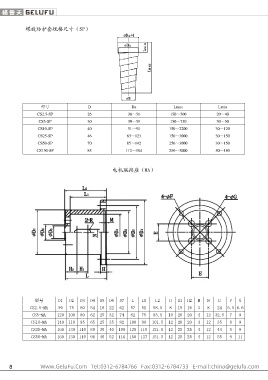

螺 旋 防 护 套 规 格 尺 寸 （ SP）
型 号 D Da Lmax Lmin
CS2.5-SP 26 38～ 51 150～ 500 20～ 40
CS5-SP 30 39～ 59 150～ 750 30～ 50
CS10-SP 40 51～ 91 150～ 2200 30～ 120
CS25-SP 46 63～ 123 150～ 3000 30～ 150
CS50-SP 70 85～ 142 250～ 3000 30～ 150
CS150-SP 85 112～ 164 250～ 3000 50～ 180
电 机 联 接 座 （ MA）
型 号 D1 D2 D3 D4 D5 D6 D7 L L1 L2 H H1 H2 M N E F G
CS2.5-MA 90 75 60 54 16 22 62 57 51 58.5 8 15 16 3 8 24 5.5 6.6
CS5-MA 120 100 80 62 25 32 74 82 75 83.5 10 20 20 4 12 32.5 7 9
CS10-MA 140 110 95 65 25 35 82 100 90 101.5 12 20 20 4 12 35 9 9
CS25-MA 160 130 110 80 30 40 100 120 110 121.5 12 25 25 4 12 44 9 9
CS50-MA 160 130 110 96 40 52 116 150 137 151.5 12 25 25 4 12 55 9 11
