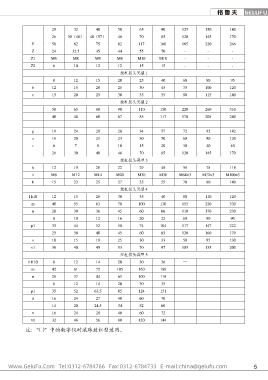

Page 6 - CS蜗轮丝杆升降机选型资料|CS蜗轮丝杆升降机选型手册

Φ U 28 32 40 50 65 90 125 150 180
Φ W 26 30（ 48） 40（ 57） 46 70 85 120 145 170
Y 50 62 75 82 117 160 165 220 266
Z 24 32.5 35 44 55 70 - - -
Z1 M6 M8 M8 M8 M10 M10 - - -
Z2 6 10 12 12 15 15 - - -
丝 杠 接 头 类 型 1
Φ ak6 8 12 15 20 25 40 60 80 95
b 12 15 20 25 30 45 75 100 120
c 15 20 25 30 35 55 90 115 140
丝 杠 接 头 类 型 2
Φ d 50 65 80 90 110 150 220 260 310
Φ e 40 48 60 67 85 117 170 205 240
Φ f 4× Φ 7 4× Φ 9 4× Φ 11 4× Φ 11 4× Φ 13 4× Φ 17 4× Φ 25 4× Φ 32 4× Φ 38
g 19 24 28 28 34 57 72 92 142
s 16 20 21 23 30 50 60 80 120
r 6 7 8 10 15 20 30 40 40
Φ x 26 30 40 46 70 85 120 145 170
丝 杠 接 头 类 型 3
h 12 19 20 22 29 48 58 78 118
i M8 M12 M14 M20 M30 M36 M64×3 M72×3 M100×3
k 15 23 25 27 35 55 70 90 140
丝 杠 接 头 类 型 4
l h10 12 15 20 30 35 40 80 110 120
m 40 55 63 78 100 130 155 220 330
n 20 30 36 45 60 66 110 170 230
Φ o H 8 8 10 12 16 20 22 60 80 90
p1 33 44 52 58 74 104 117 147 222
Φ u 25 30 40 45 60 85 120 160 170
v 10 15 18 25 30 33 50 85 130
v1 30 40 45 53 70 97 105 135 200
丝 杠 接 头 类 型 5
l H10 8 12 14 20 30 36 — — —
m 42 61 72 105 160 188 — — —
n 26 37 44 65 100 116 — — —
Φ o H 8 8 12 14 20 30 35 — — —
p1 35 52 63.5 85 124 151 — — —
u 16 24 27 40 60 70 — — —
Φ u1 14 20 24.5 34 52 60 — — —
v 16 24 28 40 60 72 — — —
v1 32 48 56 80 120 144 — — —

注 ：“（ ）” 中 的 数 字 仅 对 滚 珠 丝 杠 型 适 用 。

5
