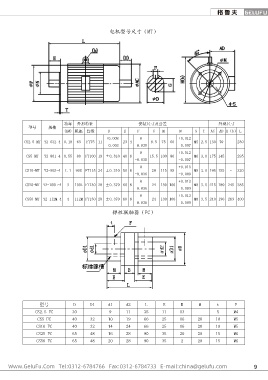

电 机 型 号 尺 寸 （ MT）

功 率 外 形 特 征 安 装 尺 寸 及 公 差 外 观 尺 寸
型 号 规 格
(KW) 机 座 凸 缘 D E F G M N S T AC AD H（ b） L
+0.008 0 +0.012
CS2.5-MT Y2-632-4 0.18 63 FT75 11 23 4 8.5 75 60 M5 2.5 130 70 - 230
-0.003 -0.030 -0.007
0 +0.012
CS5-MT Y2-801-4 0.55 80 FT100 19 ± 0.310 40 6 15.5 100 80 M6 3.0 175 145 - 295
-0.030 -0.007
0 +0.013
CS10-MT Y2-90S-4 1.1 90S FT115 24 ± 0.310 50 8 20 115 95 M8 3.0 195 155 - 320
-0.036 -0.009
0 +0.013
CS25-MT Y2-100L-4 3 100L FT130 28 ± 0.370 60 8 24 130 100 M8 3.5 215 180 245 385
-0.036 -0.009
0 +0.013
CS50-MT Y2-112M-4 4 112M FT130 28 ± 0.370 60 8 24 130 100 M8 3.5 240 190 263 400
-0.036 -0.009
弹 性 联 轴 器 （ FC）

型 号 D D1 d1 d2 L E B M t F
CS2.5-FC 30 - 9 11 35 11 13 - 5 M4
CS5-FC 40 32 10 19 66 25 16 20 10 M5
CS10-FC 40 32 14 24 66 25 16 20 10 M5
CS25-FC 65 48 16 28 90 35 20 28 15 M6
CS50-FC 65 48 20 28 90 35 2 28 15 M6
