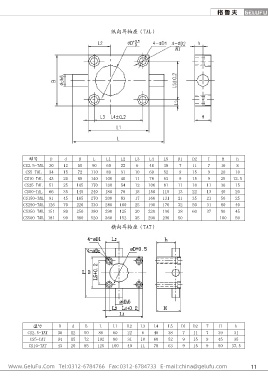

纵 向 耳 轴 座 （ TAL）

型 号 D d B L L1 L2 L3 L4 L5 D1 D2 T H h
CS2.5-TAL 30 12 50 90 60 22 6 48 38 7 11 7 16 8
CS5-TAL 34 15 72 110 80 31 10 60 52 9 15 9 20 10
CS10-TAL 43 20 85 140 100 40 11 78 63 9 15 9 25 12.5
CS25-TAL 51 25 105 170 130 54 12 106 81 11 18 11 30 15
CS50-TAL 66 35 145 240 180 78 15 150 115 13 22 13 40 20
CS150-TAL 91 45 165 270 200 83 17 166 131 21 35 21 50 25
CS250-TAL 126 70 220 330 240 100 25 190 170 32 50 31 80 40
CS350-TAL 151 80 250 390 290 125 30 230 190 38 60 37 90 45
CS500-TAL 181 90 300 520 360 152 35 290 230 50 - - 100 50
横 向 耳 轴 座 （ TAT）

型 号 D d B L L1 L2 L3 L4 L5 D1 D2 T H h
CS2.5-TAT 30 12 50 80 60 22 6 48 38 7 11 7 39 31
CS5-TAT 34 15 72 102 80 31 10 60 52 9 15 9 45 35
CS10-TAT 43 20 85 125 100 40 11 78 63 9 15 9 50 37.5
