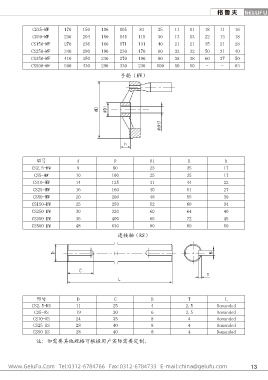

Page 14 - CS蜗轮丝杆升降机选型资料|CS蜗轮丝杆升降机选型手册

CS25-MF 170 150 106 105 81 25 11 11 18 11 16
CS50-MF 230 204 150 145 115 30 13 13 22 13 18
CS150-MF 270 236 166 171 131 40 21 21 35 21 28
CS250-MF 340 290 190 230 170 60 32 32 50 31 40
CS350-MF 410 350 230 270 190 80 38 38 60 37 50
CS500-MF 500 430 290 330 230 100 50 50 - - 63
手 轮 （ HW）

型 号 d D D1 H h
CS2.5-HW 9 80 23 35 17
CS5-HW 10 100 25 35 17
CS10-HW 14 125 31 44 22
CS25-HW 16 160 40 51 27
CS50-HW 20 200 48 55 30
CS150-HW 25 250 52 60 34
CS250-HW 30 320 60 64 40
CS350-HW 35 400 65 72 45
CS500-HW 48 630 80 80 50
连 接 轴 （ RS）

型 号 D C B T L
CS2.5-RS 11 25 4 2.5 Demanded
CS5-RS 19 30 6 3.5 Demanded
CS10-RS 24 35 8 4 Demanded
CS25-RS 28 40 8 4 Demanded
CS50-RS 28 40 8 4 Demanded

注 ： 如 需 要 其 他 规 格 可 根 据 用 户 实 际 需 要 定 制 。
