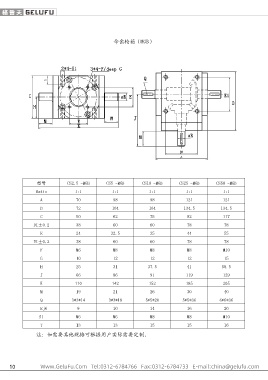

伞 齿 轮 箱 （ MGB）

型 号 CS2.5 -MGB CS5 -MGB CS10 -MGB CS25 -MGB CS50 -MGB
Ratio 1:1 1:1 1:1 1:1 1:1

A 70 98 98 121 121
B 72 104 104 134.5 134.5
C 50 62 75 82 117

D1± 0.2 38 60 60 78 78
E 24 32.5 35 44 55
E1± 0.2 38 60 60 78 78

F M6 M8 M8 M8 M10
G 10 12 12 12 15
H 25 31 37.5 41 58.5

J 66 86 91 119 129
K 110 142 152 185 205
M 19 21 26 30 40
Q 3*3*14 3*3*18 5*5*20 5*5*36 6*6*36

Φ Rj6 9 10 14 16 20
S1 M6 M6 M8 M8 M10
T 13 13 15 15 16

注 ： 如 需 要 其 他 规 格 可 根 据 用 户 实 际 需 要 定 制 。
