Page 8 - CS蜗轮丝杆升降机选型资料|CS蜗轮丝杆升降机选型手册

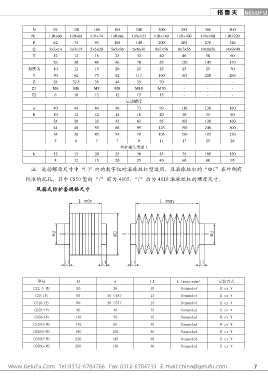

N 92 120 140 195 240 300 355 380 500
NL Lift+60 Lift+68 Lift+74 Lift+86 Lift+123 Lift+149 Lift+160 Lift+180 Lift+220
P 62 74 93 105 149 200 205 270 326
Q 3×3×14 3×3×18 5×5×20 5×5×36 6×6×36 8×7×56 8×7×56 10×8×56 14×9×90
T 12 12 18 23 32 40 40 50 60
Φ W 26 30 40 46 70 85 120 145 170
裕 度 X 10 12 15 20 25 25 25 25 30
Y 50 62 75 82 117 160 165 220 266
Z 24 32.5 35 44 55 70 - - -
Z1 M6 M8 M8 M8 M10 M10 - - -
Z2 6 10 12 12 15 15 - - -
运 动 螺 母
a 40 44 44 46 73 99 110 130 160
b 10 12 12 14 16 20 30 35 40
Φ ch9 24 28 32 42 63 85 105 130 160
Φ d 44 48 55 66 95 125 190 240 300
Φ e 34 38 45 54 78 105 150 185 230
Φ f 5 6 7 7 9 11 17 25 28
丝 杠 接 头 类 型 1
h 12 15 20 25 30 45 75 100 120
Φ ik6 8 12 15 20 25 40 60 80 95
注 ： 运 动 螺 母 尺 寸 中 “（ ）” 内 的 数 字 仅 对 滚 珠 丝 杠 型 适 用 ， 且 滚 珠 丝 杠 的 “ Φ f” 在 外 侧 有

标 准 的 沉 孔 ， 其 中 CS50 型 的 “ /” 前 为 4005，“ /” 后 为 4010 滚 珠 丝 杠 的 螺 母 尺 寸 。

风 箱 式 防 护 套 规 格 尺 寸

型 号 D d L1 L（ max-min） 安 装 方 式
CS2.5-PB 50 26 10 Demanded H or V
CS5-PB 65 30（ 48） 13 Demanded H or V
CS10-PB 80 40（ 57） 13 Demanded H or V
CS25-PB 90 46 13 Demanded H or V
CS50-PB 110 70 15 Demanded H or V
CS150-PB 145 85 30 Demanded H or V
CS250-PB 180 120 30 Demanded H or V
CS350-PB 220 145 30 Demanded H or V
CS500-PB 250 170 30 Demanded H or V

7
