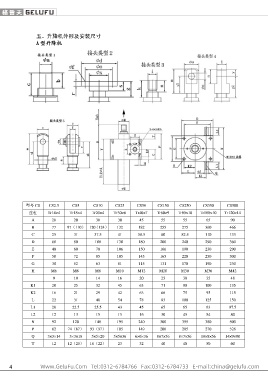

五 、 升 降 机 外 形 及 安 装 尺 寸
A 型 升 降 机

型 号 CS CS2.5 CS5 CS10 CS25 CS50 CS150 CS250 CS350 CS500
丝 杠 Tr14×4 Tr18×4 Tr20×4 Tr30×6 Tr40×7 Tr60×9 Tr80×10 Tr100×10 Tr120×14
A 20 20 30 30 45 55 55 65 90
B 77 97（ 110） 120（ 124） 132 182 255 275 360 466
C 25 31 37.5 41 58.5 80 82.5 110 133
D 60 80 100 130 180 200 240 290 360
E 48 60 78 106 150 166 190 230 290
F 50 72 85 105 145 165 220 250 300
G 38 52 63 81 115 131 170 190 230
H M6 M8 M8 M10 M12 M20 M30 M36 M42
Φ Jk6 9 10 14 16 20 25 30 35 48
K1 20 25 32 45 63 71 80 100 135
K2 16 21 29 42 63 66 75 95 115
L 22 31 40 54 78 83 100 125 150
L1 20 22.5 25.5 43 45 65 65 63 97.5
L2 12 13 15 15 16 30 45 54 80
N 92 120 140 195 240 300 355 380 500
P 62 74（ 87） 93（ 97） 105 149 200 205 270 326
Q 3×3×14 3×3×18 5×5×20 5×5×36 6×6×36 8×7×56 8×7×56 10×8×56 14×9×90
T 12 12（ 25） 18（ 22） 23 32 40 40 50 60

4
