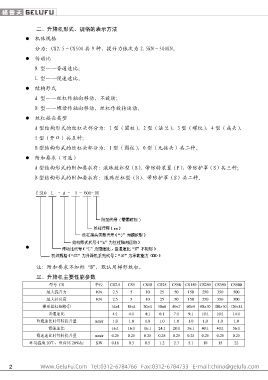

二 、 升 降 机 形 式 、 规 格 的 表 示 方 法

 机 体 规 格

分 为 ： CS2.5～ CS500 共 9 种 ， 提 升 力 依 次 为 2.5KN～ 500KN。

 传 动 比
N 型 — — 普 通 速 比 ；

L 型 — — 慢 速 速 比 。

 结 构 形 式
A 型 — — 丝 杠 作 轴 向 移 动 ， 不 旋 转 ；

B 型 — — 螺 母 作 轴 向 移 动 ， 丝 杠 作 旋 转 运 动 。

 丝 杠 接 头 类 型

A 型 结 构 形 式 的 丝 杠 头 部 分 为 ： 1 型 （ 圆 柱 ）， 2 型 （ 法 兰 ）， 3 型 （ 螺 纹 ）， 4 型 （ 扁 头 ），

5 型 （ 开 口 ） 共 五 种 ；
B 型 结 构 形 式 的 丝 杠 头 部 分 为 ： 1 型 （ 圆 柱 ）， 0 型 （ 无 接 头 ） 共 二 种 。

 附 加 要 求 （ 可 选 ）

A 型 结 构 形 式 的 附 加 要 求 有 ： 滚 珠 丝 杠 型 （ B）、 带 防 转 装 臵 （ P）、 带 防 护 罩 （ S） 共 三 种 ；
B 型 结 构 形 式 的 附 加 要 求 有 ： 滚 珠 丝 杠 型 （ B）、 带 防 护 罩 （ S） 共 二 种 。

 表 示 方 法

注 ： 附 加 要 求 不 加 标 “ B”， 默 认 用 梯 形 丝 杠 。

三 、 升 降 机 主 要 性 能 参 数
型 号 CS 单 位 CS2.5 CS5 CS10 CS25 CS50 CS150 CS250 CS350 CS500
最 大 提 升 力 KN 2.5 5 10 25 50 150 250 350 500
最 大 拉 负 荷 KN 2.5 5 10 25 50 150 250 350 500
梯 形 丝 杠 规 格 ① 14×4 18×4 20×4 30×6 40×7 60×9 80×10 100×10 120×14
普 通 速 比 4:1 4:1 4:1 6:1 7:1 9:1 10:1 10:1 14:1
普 通 速 比 时 每 转 提 升 量 mm/r 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0
慢 速 速 比 16:1 16:1 16:1 24:1 28:1 36:1 40:1 40:1 56:1
慢 速 速 比 时 每 转 提 升 量 mm/r 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25
环 境 温 度 20℃ ， 负 荷 比 20%/hr KW 0.18 0.3 0.5 1.2 2.3 5.1 10 15 22
