CS25-TAT 51 25 105 145 130 54 12 106 81 11 18 11 62 47
CS50-TAT 66 35 145 205 180 78 15 150 115 13 22 13 66 46
CS150-TAT 91 45 165 235 200 83 17 166 131 21 35 21 73 48
CS250-TAT 126 70 220 310 240 100 25 190 170 32 50 31 80 40
CS350-TAT 151 80 250 350 290 125 30 230 190 38 60 37 90 45
CS500-TAT 181 90 300 460 360 152 35 290 230 50 - - 100 50

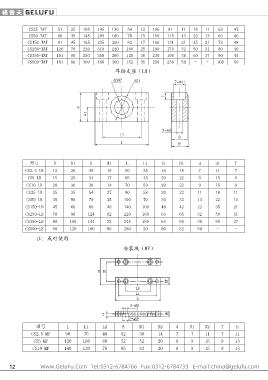

耳 轴 支 座 （ LB）

型 号 D D1 H H1 L L1 B B1 d d1 T
CS2.5-LB 12 20 30 15 50 35 16 18 7 11 7
CS5-LB 15 25 34 17 65 45 20 22 9 15 9
CS10-LB 20 30 38 19 70 50 20 22 9 15 9
CS25-LB 25 35 54 27 80 58 20 22 11 18 11
CS50-LB 35 50 70 35 100 70 30 32 13 22 13
CS150-LB 45 60 80 40 140 100 40 42 22 35 21
CS250-LB 70 90 124 62 220 160 63 65 32 50 31
CS350-LB 80 105 144 72 245 180 63 65 38 60 37
CS500-LB 90 120 160 80 280 20 80 82 50 - -
注 ： 成 对 使 用

安 装 块 （ MF）

型 号 L L1 L2 B B1 B2 d D1 D2 T h
CS2.5-MF 90 75 48 52 38 14 7 7 11 7 11
CS5-MF 120 100 60 72 52 20 9 9 15 9 13
CS10-MF 140 120 78 85 63 20 9 9 15 9 13

12
