齿轮减速机

QY起重机抓药用硬齿面减速机选型资料

Www.Gelufu.Com 格鲁夫机械 2019-08-21 08:53:17  点击:

QY型起重机用硬齿面减速机的分类、应用范围

QY型减速器包括QYS型(三支点)和QYD型(底座式)两个系列起重机用硬齿面减速器。它有三极、四级和三四级结合型三种,其结构简图见图1。

QY型起重机用硬齿面减速机的分类、应用范围

减速器主要用于起重机各有关机构,也可用于运输,冶金,矿山,化工及轻工等机械设备的传动中。其工作条件为:

1 齿轮圆周速度不大于20m/s;

2 高速轴转速不大于1500r/min;

3 工作环境温度为-40℃~+45℃;

4 可正反两向运转。

QY型起重机用硬齿面减速机性能特点

考虑起重机各机械的工作特点,传动比范围,进一步提高产品性能,采用较少规格满足用户多方面的要求,其特点为:

1 承载能力高、齿轮采用渗碳、淬火、磨齿加工、承载能力比调质滚齿的软齿面和中硬齿面齿轮减速器有大幅度提高。

2 体积小、重量轻、与软齿面和中硬齿面减速器相比,相同承载能力减速器可降低2~4个相当机座号。

3 效率高、噪声低、振动小。采用磨齿加工提高了精度等级,齿轮又时行修缘,每级齿轮的综合效率为0.98,振动和噪声显著名降低。

4 采用多级数,减少单级速比,可拉开中心距,降低减速器整机高度,满足起重机各机构的要求;减速器的 大公称传动比达到400,满足了慢速起重机的要求。

5 三支点减速器,可立式、卧式、甚至偏转一定角度安装,方便灵活。

6 本系列减速器有三四级结合型(即三级的装配型式,四级的传动比)为慢速起重机的通用化提供了前提。

QY型起重机用硬齿面减速机型号和标记

QY型起重机用硬齿面减速机型号和标记

1. 标记示例:
名义中心a1=315,公称传动比i=56,装配型式第Ⅲ种,低速轴为齿轮轴端立式安装三级传动起重机用硬齿面减速器,标记为减速QY3S-56ⅢCL
2.标记示例:
名义中心距a1=315,公称传动比i=56,装配型式第Ⅲ种,低速轴为齿轮轴端的三级传动起重机用硬齿面减速器,QY3D15-56ⅢC。
QY型起重机用硬齿面减速机装配型式
1.装配型式共九种,如图所示:
QY型起重机用硬齿面减速机装配型式
QY型起重机用硬齿面减速机安装型式
QYS型安装型式:卧式W或立式L(V)。在偏转角±α范围内,为卧式安装;L范围内为立式装。见图。注意浸油高度,保证润滑良好
QY型起重机用硬齿面减速机安装型式
QYS型减速器的支承型式见图
QY型起重机用硬齿面减速机安装型式
QYD型减速器只有卧式

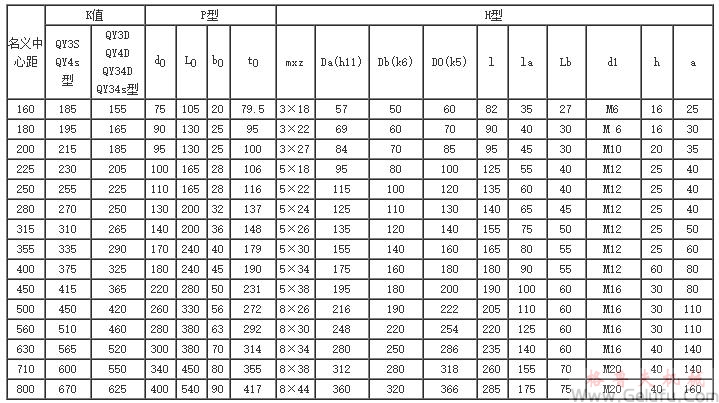

QY型起重机用硬齿面减速机轴端型式

轴端型式:高速轴端采用圆柱轴伸健联接,输出轴端有三种型式

a.p型:圆柱轴伸,平健、单健联接;

b.H型:花健轴伸,渐开线花健联接;

c.C型:齿轴伸(仅名义中心距180mm~560 mm的减速器具有这种轴端型式)

QY型起重机用硬齿面减速器轴端型式

QY型起重机用硬齿面减速器轴端型式

QY型起重机用硬齿面减速器轴端型式

QY型起重机用硬齿面减速机传动比

QY3S、QY3D型减速器和QY4S、QY4D、QY34D型减速器的公称传动比与实际传动比见下表。

QY3S和QY3D型减速器的公称传动比与实际传动比

QY3S和QY3D型减速器的公称传动比与实际传动比

QY4S、QY34S和QY4D、QY34D型减速器的公称传动比与实际传动比

QY4S、QY34S和QY4D、QY34D型减速器的公称传动比与实际传动比

QY型减速机输出轴允许的 大径向载荷

QY型减速机输出轴允许的 大径向载荷

QY型起重机用硬齿面减速机选用方法

减速器的选用方法
1.确定减速器的公称传动比iN
计算传动比
is=n1/n2
 式中:is一要求的传动比;
n1一输入转速,r/min
n2一输出轴转速,r/min
根据要求的传动比is,选取减速器的公称传动比iNo
2.确定减速器的公称输入功率PN, PN≥PS
PS≥P2×f1×f2
ps一计算功率
式中:p2一工作机的额定功率kw;
     f1一工作机系数,根据工作机构的载荷善和利用等级由表A选取(参照GB/T3811附录N);
      f2一修正系数,一般f2=1.15
 3.校核减速器的 大负荷Pmax,pN≥Pmax
Pmax≥Mn×0n1×f3/9550
 式中:Mn一电动机的额定转矩Nm;
f3一峰值转矩系数,根据工作机构的载荷状况的利用等级由表A选取。
4.根据iN和pn从功率表(表达10或11)中选取减速器的规格型号。
例:一台起重量为32t,跨度22.5m连续卸用抓桥式起重机;其主起升机构需静功率为50kw,起升速度为8m/min,转速为18.5r/min,机构工作级别m7;起升电动机额定功率为60kw,转速750r/min。试选择减速器(底座式,第Ⅲ种装配形式,齿轮轴端)。
1)计算传动比;
选in=40,三级传动:
2)确定减速器的额定输入功率:
is=n1/n2=750/18.5=40.5
由GB/T3811附录N,工作级别为M7的连续装卸用抓斗桥式起重机,其主起机构利用等级为T6,载荷状况为L3,查表A,得f1=1.2。f2=1.15
PS=60×1.2×1.15=82.8(KW)
当n=750r/min,In=400mm,减速器高速轴许用功率PN=103.5KW接近PS=82.8KW,满足要求。
3)校核减速器的 大负荷:
电动机额定转矩:
MN=9550×XP1/n1=9550×60/750=764(NM)
由l3-T6-M7查表A,起升机构f3=1.0
Pmax=(MN×n1×f3)/9550=(764×750×1)/9550=60(kW)
pn=103.5 kw>pmax=60kw,满足要求,故选型QY3D400-40ⅢC
表A:工作机系数f1,尖峰转矩系数f3
QY型起重机用硬齿面减速机选用方法
1)f1一工作机系数。
2)f3一尖锋转矩系数在恒定载荷下,起重机的起升和变幅机构
3)f3一尖锋转矩系数在交变载荷作用下,起重机的回转和运行机构。
4)K一立方根均植,详见《起重机设计规范》机构载荷谱。
注:本公司拥有对本说明书的解释权,若有疑问,请与公司技术部门0312-6784766联系,一般每年一版,选用时请以 新版本为准。
