减速机附件

YL、YLD凸缘联轴机安装尺寸

Www.Gelufu.Com 格鲁夫机械 2018-02-12 23:20:05  点击:

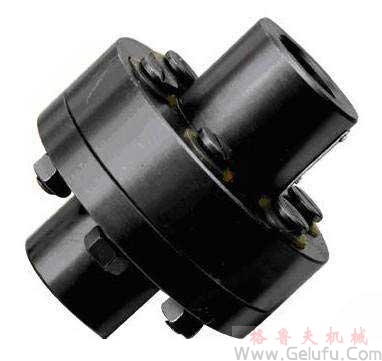

YL、YLD凸缘联轴器特点

凸缘联轴器(亦称法兰联轴器)是利用螺栓联接两凸缘(法兰)盘式半联轴器,两个半联轴器分别用键与两轴联接,以实现两轴联接,传递转矩和运动。凸缘联轴器结构简单,制造方便,成本较低,工作可靠,装拆、维护均较简便,传递转矩较大,能保证两轴具有较高的对中精度,一般常用于载荷平稳,高速或传动精度要求较高的轴系传动。凸缘联轴器不具备径向、轴向和角向补偿性能,使用时如果不能保证被联接两轴对中精度,将会降低联轴器的使用寿命、传动精度和传动效率,并引起振动和噪声。
    凸缘上各螺栓根据传递转矩的大小,可全部采用铰制孔用螺栓,或一半采用铰制孔用螺栓,另一半用普通螺栓。
YL、YLD凸缘联轴器基本参数及主要尺寸
YL、YLD凸缘联轴器基本参数及主要尺寸
YL、YLD型I型、Ⅱ型、Ⅲ型凸缘联轴器基本参数和主要尺寸
Ⅰ型、Ⅱ型、Ⅲ型凸缘联轴器
Ⅰ型一有对中榫型,Ⅱ一有对中环型,Ⅲ型一无对中榫型。
YL、YLD型I型、Ⅱ型、Ⅲ型凸缘联轴器基本参数和主要尺寸
注:质量和转动惯量是按 小轴孔和 大轴孔长度的I型联轴器计算的近似值。
关键词: 凸缘联轴器
