JM型膜片联轴器安装尺寸图

Www.Gelufu.Com 格鲁夫机械 2018-02-12 22:24:57  点击:

JM膜片联轴机简介(JB/T9147-1999)

JM膜片联轴器是由几组膜片(不锈钢薄板)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片分为连杆式和不同形状的整片式。膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移,是一种高性能的金属弹性元件挠性联轴器,不用润滑,结构较紧凑,强度高,使用寿命长,无旋转间隙,不受温度和油污影响,具有耐酸、耐碱、防腐蚀的特点,适用于高温、高速、有腐蚀介质工况环境的轴系传动,广泛用于各种机械装置的轴系传动,如水泵(尤其是大功率、化工泵)、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空(直升飞机)、舰艇高速动力传动系统、汽轮机、活塞式动力机械传动系统、履带式车辆,以及发电机组高速、大功率机械传动系统,经动平衡后应用于高速传动轴系已比较普遍。膜片联轴器与齿式联轴器相比,没有对滑动,不需要润滑、密封,无噪声,基本不用维修,制造较方便,可部分代替齿式联轴器。膜片联轴器 上工业发达 应用已很普遍,在我已制订机械行业标准, 近已修订为新的行业标准:JB/T9147-1999(代替ZB/TJ19022-90)。
    在实际应用中一般均采用接中间轴型,以提高两轴线偏移补偿性能。

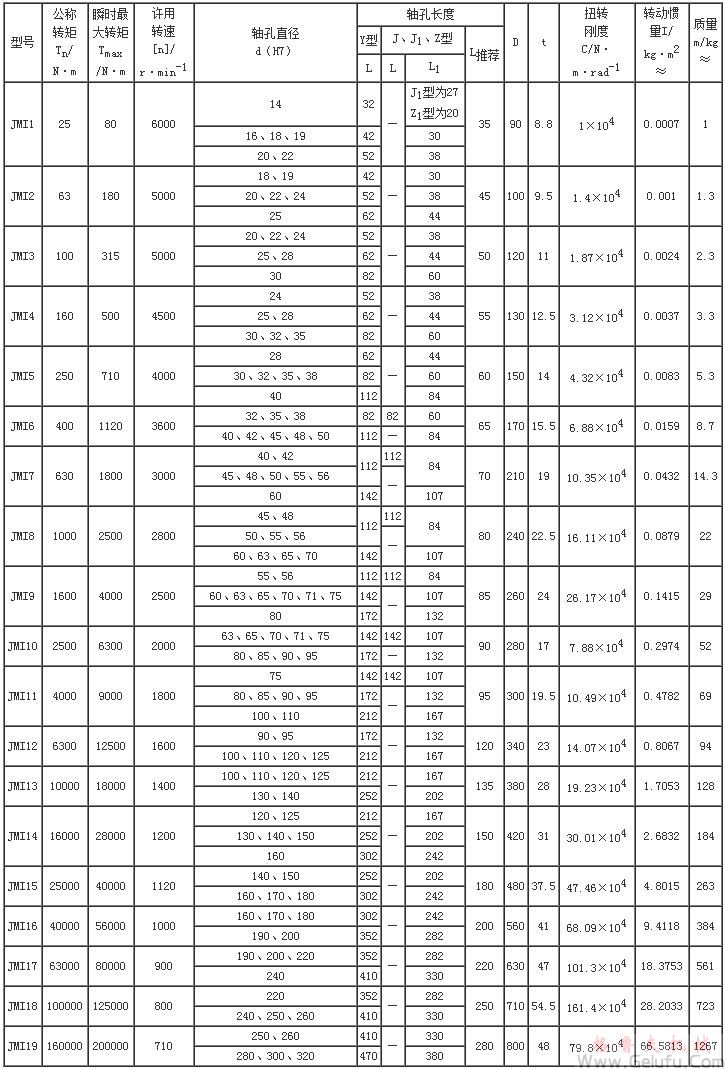

JMI膜片联轴机基本参数和主要尺寸
JMI膜片联轴机基本参数和主要尺寸
JMI膜片联轴机基本参数和主要尺寸
注:1.轴孔和键槽型式及尺寸应符合GB3852的规定,轴孔型式及长度L,L1根据需要 选取。
  2.各规格的轮毂直径不小于规格中 大孔径的1.6倍。
JMIJ膜片联轴机基本参数和主要尺寸(JB/T9147-1999)
JMIJ膜片联轴机基本参数和主要尺寸
JMIJ膜片联轴机基本参数和主要尺寸
注:1.轴孔和键槽型式及尺寸应符合GB3852的规定,轴孔型式及长度L,L­1­­可根据需要选取。
  2.表中L2按要求也可与制造厂家另行商定。
  3.各规格的轮毂直径不小于规格中 大轴孔直径的1.6倍。

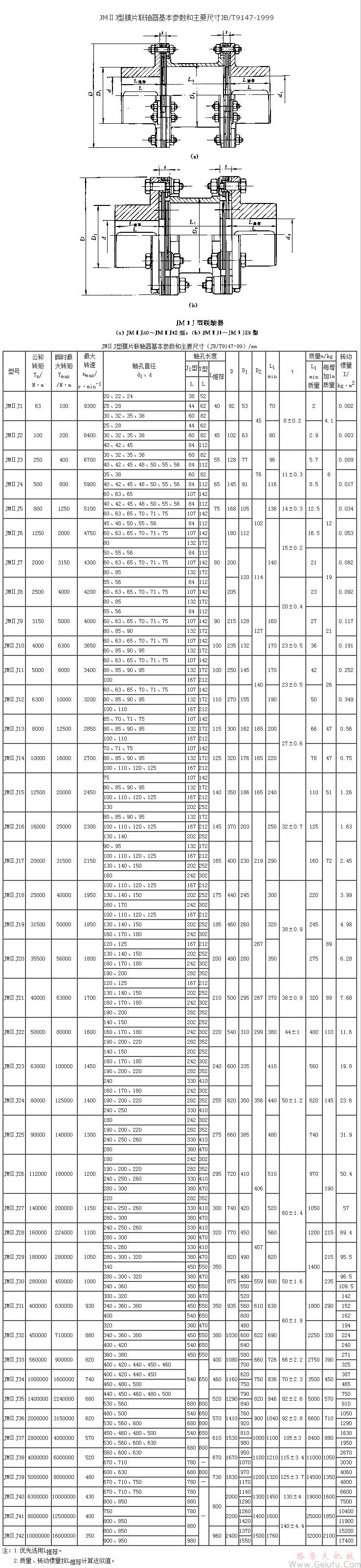

JMⅡ膜片联轴机基本参数和主要尺寸(JB/T9147-1999)
JMⅡ膜片联轴机基本参数和主要尺寸
JMⅡJ膜片联轴机基本参数和主要尺寸(JB/T9147-1999)
JMⅡJ膜片联轴机基本参数和主要尺寸
膜片联轴机许用补偿量(JB/T9147-1999)
膜片联轴机许用补偿量
