    产品展示

    减速机专用支架

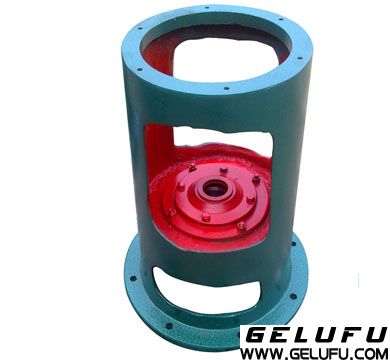

    产品名称:减速机专用支架
    速比范围:无
    安装方式:立式安装
    功率范围:无
    扭矩范围:无
    手册下载:手册下载
    我要询价:我要询价

    产品介绍

    产品名称 产品展示 产品使用范围
    J-A、J-B型支架 J-A、J-B型支架.jpg 直联型大跨距摆线针轮减速机,是我厂自行设计的新型搪玻璃反应釜专用减速机,它比原有的减速机高度降低 1/4 ,结构由原来三轴一体搅拌形式,具有重量轻,传动精度高、运转平稳、噪声低,维修方便等特点,其配套安装尺寸安全执行部标,保持了通用性。
    JXD型单支点机架 JXD型单支点机架.jpg 单支点机架,具备以下条件之一,选用单支点机架为 佳。(1)搅拌容器设置底轴承,作为一个受力支点;(2)轴封本体设有轴承,作为一个受力支点;(3)搅拌容器内,轴中部设有导向轴承,作为一个受力支点(即中间轴承)。当具备以上条件的搅拌轴,在选用单支点机架时,搅拌轴与减速机之间的联轴器须选用HL型弹性销联轴器。
    DJ、LDJ型单支点机架 DJ、LDJ型单支点机架.jpg 机架内布置有一个轴承室,搅拌轴所传递的扭矩和弯矩全部由此轴承室来承载。能很好的保护减速机。能适用于有冲击载荷的场合,搅拌轴与减速机输出轴采用刚性联轴器联接。
    SJ、LSJ型双支点机架 SJ、LSJ型双支点机架.jpg  机架的选用,原则上是根据减速机输出轴径的大小来确定机架的型号,只要接口形式及安装尺寸相符.
    JAI大法兰减速机支架 JAI大法兰减速机支架.jpg 无支点支架支架本身无轴的支承点,搅拌轴是以减速机输出轴的两个支承轴为受力支点,可用于传递小功率,不受或只受较小轴向负荷、搅拌不太强烈的搅拌装置。搅拌轴与减速机的联接必须用刚性联轴器,特别是以JQ型夹壳联轴器为 佳。
    TJ搪玻璃反应罐通用支架 TJ搪玻璃反应罐通用支架.jpg  TJ搪玻璃反应罐通用支架,包括架体、架体内连接一密封轴承盒、传动轴穿过轴承盒并通过上轴承和下轴承安装在轴承盒内,传动轴顶端连接与动力装置连接的连轴器,传动轴下端与搪玻璃反应罐的搅拌轴连接,传动轴为多级台阶传动轴,主要技术特点是传动轴不切槽,加工简单,提高了传动轴扭力强度;节省了轴套,节约材料,降低了成本。拆卸安装简单方便。
    WJ、LWJ无支点机架 WJ、LWJ无支点机架.jpg 本系列机架可与各种立式摆线针轮减速机相配,可配套选用各种联轴器,若与齿轮减速机配套,连接尺寸由本公司自选调整,为安装双端面机械密封,配备LWJ、LDJ、LSJ等增高型,除LWJ的H值和LDJ、LSJ的H及H2值增大以外,其余尺寸均未变动。
    DXJ型单支点机架 DXJ型单支点机架.jpg 机架的选用,原则上是根据减速机输出轴径的大小来确定机架的型号,只要接口形式及安装尺寸相符.
    JXLD、JBLD型机架 JXLD、JBLD型机架.jpg 本机架系列的JXLD型适用于与XLD型摆线针轮行星减速机,JBLD型适用于与BLD型摆线减速机连接。为使搅拌轴与轴承室装配、维修方便,本工厂对轴室结构进行改进设计,同时对与BLD2、BLD3、BLD4相配的机架JBLD2、JBLD3、JBLD4的轴承室加大、使之与较粗的搅拌轴相一致。
    TB型减速机支架 TB型减速机支架.jpg 双支点机架,不宜于选用无支点、单支点机架时,应选用双支点机架。但选用的双支点机架下支点轴承结构采用带紧定套的锥孔调心滚子轴承便利于安装维修,且搅拌轴与减速机之间的联接必须选用HL型弹性柱销联轴器。
