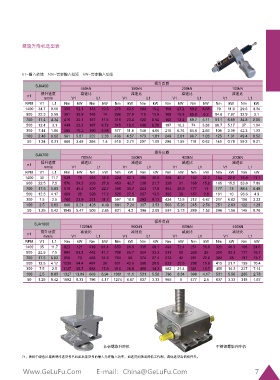

Page 9 - 方型丝杆升降机手册
P. 9

螺旋升降机选型表





          n1=输入转速    Nm=需要输入扭矩    kW=需要输入功率

                                                                   提升负载
                SJA450
                                   450kN                 350kN                200kN                 100kN
                  提升速度             减速比                   减速比                  减速比                   减速比
             n1     mm/s       V1         L1         V1        L1         V1         L1         V1        L1
            RPM   V1   L1   Nm    kW   Nm    kW   Nm   kW    Nm   kW   Nm    kW   Nm    kW   Nm   kW    Nm   kW
            1400  34.7  8.68  355  52.1  133  19.5  276  40.5  104  15.2  158  23.2  59.2  8.68  79  11.6  29.6  4.34
            900  22.3  5.58  381  35.9  148  14   296  27.9  115  10.9  169  15.9  65.8  6.2  84.6  7.97  32.9  3.1
            700  17.4  4.34  410  30.1  157  11.5  319  23.4  122  8.94  182  13.4  69.7  5.11  91.1  6.68  34.8  2.55
            500  12.4  3.1  444  23.3  167  8.72  345  18.1  130  6.78  197  10.3  74  3.88  98.7  5.17  37  1.94
            300  7.44  1.86  485  15.2  190  5.98  377  11.8  148  4.65  215  6.76  84.6  2.66  108  3.38  42.3  1.33
            100  2.48  0.62  561  5.87  222  2.33  436  4.57  173  1.81  249  2.61  98.7  1.03  125  1.31  49.4  0.52
             50  1.24  0.31  666  3.49  266  1.4  518  2.71  207  1.09  296  1.55  118  0.62  148  0.78  59.2  0.31

                                                                   提升负载
                SJA700
                                   700kN                 550kN                400kN                 200kN
                  提升速度             减速比                   减速比                  减速比                   减速比
             n1
                    mm/s        V1        L1         V1        L1         V1         L1         V1         L1
            RPM   V1   L1   Nm    kW   Nm    kW   Nm   kW    Nm   kW   Nm    kW   Nm    kW   Nm   kW    Nm   kW
            1400  35   11.7  539  79   265  38.9  424  62.1  208  30.6  308  45.2  152  22.2  154  22.6  75.8  11.1
            900  22.5  7.5  576  54.3  293  27.6  453  42.7  230  21.7  329  31   168  15.8  165  15.5  83.8  7.89
            700  17.5  5.83  619  45.4  309  22.7  486  35.7  243  17.8  354  25.9  177  13  177   13  88.4  6.48
            500  12.5  4.17  669  35   328  17.2  525  27.5  257  13.5  382  20   187   9.8  191   10  93.6  4.9
            300   7.5  2.5  760  23.9  371  11.7  597  18.8  292  9.17  434  13.6  212  6.67  217  6.82  106  3.33
            100   2.5  0.83  880  9.21  428  4.49  691  7.24  337  3.53  503  5.26  245  2.56  251  2.63  122  1.28
             50  1.25  0.42  1045  5.47  506  2.65  821  4.3  398  2.08  597  3.13  289  1.52  298  1.56  145  0.76

                                                                   提升负载
                SJA1000
                                   1000kN                800kN                600kN                 400kN
                  提升速度             减速比                   减速比                  减速比                   减速比
             n1
                    mm/s       V1         L1         V1        L1         V1         L1         V1         L1
            RPM   V1   L1   Nm    kW   Nm    kW   Nm   kW    Nm   kW   Nm    kW   Nm    kW   Nm   kW    Nm   kW
            1400  35   11.7  823  121  419  61.4  659  96.6  335  49.1  494  72.4  251  36.8  329  48.3  168  24.6
            900  22.5  7.5  884  83.3  442  41.7  708  66.7  354  33.3  531  50   265   25   354  33.3  177  16.7
            700  17.5  5.83  955  70   468  34.3  764   56   374  27.4  573  42   281  20.6  382   28   187  13.7
            500  12.5  4.17  1038  54.4  497  26  831  43.5  398  20.8  623  32.6  298  15.6  415  21.7  199  10.4
            300   7.5  2.5  1137  35.7  568  17.9  910  28.6  455  14.3  682  21.4  341  10.7  455  14.3  227  7.14
            100   2.5  0.83  1327  13.89  663  6.94  1061  11.1  531  5.56  796  8.34  398  4.17  531  5.56  265  2.78
             50  1.25  0.42  1592  8.33  796  4.17  1274  6.67  637  3.33  955  5  477  2.5  637  3.33  318  1.67
















                                             非标螺旋升降机                                         不锈钢螺旋升降机
          注:表格中绿色区域表明所选型号已经超出该型号的最大允许输入功率,如选用则适当降低工作制,具体选型咨询格鲁夫。
