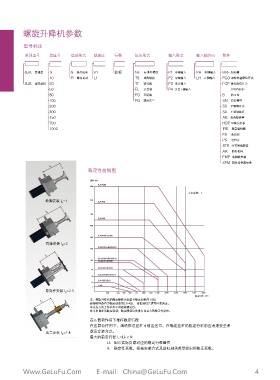

螺旋升降机参数


           型号标注
            系列型号      基座号      运动形式      减速比      行程      接头形式           输入形式       输入轴方向       附件



            SJA    普通齿  5      S   丝杠运动  V1       非标      NF     标准外螺纹   P1   单轴输入  RH    右侧输入  BRE  制动器
                      10       R   螺母运动  L1               TS    球形铰接     P2   双轴输入  LH    左侧输入  FCG  滚轮柱塞限位开关
            SJB    滚珠丝杠 20                                TF    销孔端      P3   法兰输入              FCP  接近限位开关
                      50                                  FL     法兰端     P4  法兰+轴输入                ( PNP常闭)
                      80                                  FO    叉销端                             B  防尘罩
                      100                                 FQ     球形法兰                           SN    安全螺母
                      200                                                                       SS     不锈钢外壳
                      300                                                                       SA    不锈钢丝杠
                      450                                                                       AB    反齿隙装置
                      700                                                                       HBP  耳轴安装板
                      1000                                                                      IRE    增量编码器
                                                                                                FS     离合器
                                                                                                PS     电位计
                                                                                                STR   外管尾端铰接
                                                                                                AR     防转机构
                                                                                                FMP   地脚板安装
                                                                                                XFM  箱体含地脚安装
                      L
                                      稳定性曲线图

                                       载荷 kN
                                           SJA1000

                                                                                 安全系数:4
                    地脚安装 f =1               SJA700
                           k
                                                                                                      载荷 kN
                     L
                                                                                                                                           安全系数:4
                                           SJA450
                                                                                                            SCA200/SCB201
                                           SJA300/SJB300

                    耳轴安装 f =2                                                                               SCA100/SCB100/101
                           k                                                                                SCA80/SCB80/81
                                            SJA200/SJB200/201
                                                                                                            SCA50/SCB50/51
                     L
                                           SJA100/SJB100/101
                                            SJA80/SJB80/81

                                                                                                            SCA20/SCB20/21/22
                                           SJA50/SJB50/51


                                           SJA20/SJB20/21/22
                                                                                                            SCA10

                                           SJA10/SJB10

                                           SJA5

                    导向杆安装 f =2.5
                             k
                                                                                    稳定长度L mm                                               稳定行程Stroke mm
                   L                   注:螺旋升降机的额定静载为此型号额定动载的1.5倍
                                       极限破坏载荷为额定动载的2.5-4倍, 根据丝杠长度等因素决定。
                                       承受拉力的工作状态不用校核稳定性。
                                       样本中描述的额定动载,额定静载包含推力和拉力两种工作状态。
                                       在压载荷作用下推杆稳定行程
                                       在压载荷作用下,细的推进丝杠可能会压弯。在确定丝杠的稳定行程前应考虑安全系
                    法兰安装 f =2.8        数及安装方式。
                           k
                                       最大的稳定行程 L=Lk x fk
                                              Lk   图示实际负载对应的稳定行程峰值
                                              fk    稳定性系数,根据安装方式及丝杠轴承类型提出的修正系数。
