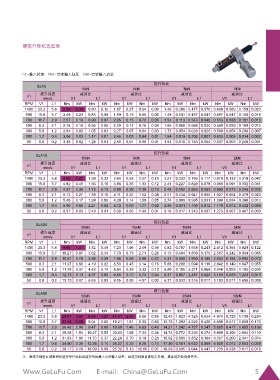

螺旋升降机选型表





           n1=输入转速    Nm=需要输入扭矩    kW=需要输入功率

                                                                  提升负载
                 SJA5
                                    5kN                   4kN                  3kN                  1kN
                  提升速度             减速比                   减速比                  减速比                  减速比
            n1
                   mm/s        V1         L1         V1        L1         V1         L1         V1        L1
            RPM   V1   L1   Nm    kW   Nm   kW    Nm   kW   Nm    kW   Nm    kW   Nm   kW    Nm   kW   Nm    kW
            1400  23.3  5.8  2.34  0.34  0.80  0.12  1.87  0.27  0.64  0.09  1.40  0.206 0.477 0.070 0.468 0.069 0.159 0.023
            900  15.0  3.7  2.49  0.23  0.83  0.08  1.99  0.19  0.66  0.06  1.49  0.141 0.497 0.047 0.497 0.047 0.166 0.016
            700  11.7  2.9  2.57  0.19  0.90  0.07  2.05  0.15  0.72  0.05  1.54  0.113 0.543 0.040 0.513 0.038 0.181 0.013
            500   8.3  2.1  2.74  0.14  0.95  0.05  2.20  0.11  0.76  0.04  1.65  0.086 0.568 0.030 0.549 0.029 0.189 0.010
            300   5.0  1.2  2.84  0.09  1.05  0.03  2.27  0.07  0.84  0.03  1.72  0.054 0.628 0.020 0.568 0.054 0.209 0.007
            100   1.7  0.4  3.06  0.03  1.17  0.01  2.45  0.03  0.94  0.01  1.84  0.019 0.702 0.007 0.612 0.006 0.234 0.002
            50    0.8  0.2  3.18  0.02  1.24  0.01  2.55  0.01  0.99  0.01  1.91  0.010 0.746 0.004 0.637 0.003 0.249 0.001

                                                                  提升负载
                SJA10
                                    10kN                  8kN                  5kN                  2kN
            n1    提升速度             减速比                   减速比                  减速比                  减速比
                   mm/s        V1         L1         V1        L1         V1         L1         V1        L1
            RPM   V1   L1   Nm    kW   Nm   kW    Nm   kW   Nm    kW   Nm    kW   Nm   kW    Nm   kW   Nm    kW
            1400  23.3  5.8  4.55  0.67  1.59  0.23  3.64  0.53  1.27  0.19  2.27  0.333 0.796 0.117 0.910 0.133 0.318 0.047
            900  15.0  3.7  4.82  0.45  1.66  0.16  3.86  0.36  1.33  0.12  2.41  0.227 0.829 0.078 0.965 0.091 0.332 0.031
            700  11.7  2.9  4.97  0.36  1.73  0.13  3.98  0.29  1.38  0.10  2.49  0.182 0.865 0.063 0.995 0.073 0.346 0.025
            500   8.3  2.1  5.13  0.27  1.89  0.10  4.11  0.22  1.52  0.08  2.57  0.134 0.947 0.050 1.027 0.054 0.379 0.020
            300   5.0  1.2  5.49  0.17  1.99  0.06  4.39  0.14  1.59  0.05  2.74  0.086 0.995 0.031 1.098 0.034 0.398 0.012
            100   1.7  0.4  5.90  0.06  2.21  0.02  4.72  0.05  1.77  0.02  2.95  0.031 1.105 0.012 1.179 0.012 0.442 0.005
            50    0.8  0.2  6.37  0.03  2.49  0.01  5.09  0.03  1.99  0.01  3.18  0.017 1.243 0.007 1.273 0.007 0.497 0.003

                                                                  提升负载
                SJA20
                                    20kN                 15kN                  10kN                 5kN
                  提升速度             减速比                   减速比                  减速比                  减速比
            n1     mm/s        V1         L1         V1        L1         V1         L1         V1        L1
            RPM   V1   L1   Nm    kW   Nm   kW    Nm   kW   Nm    kW   Nm    kW   Nm   kW    Nm   kW   Nm    kW
            1400  23.3  5.8  9.65  1.41  3.32  0.49  7.23  1.06  2.49  0.36  4.82  0.707 1.658 0.243 2.412 0.354 0.829 0.122
            900  15.0  3.7  10.27  0.97  3.62  0.34  7.70  0.73  2.71  0.26  5.13  0.484 1.809 0.170 2.567 0.242 0.904 0.085
            700  11.7  2.9  10.61  0.78  3.98  0.29  7.96  0.58  2.98  0.22  5.31  0.389 1.990 0.146 2.653 0.194 0.995 0.073
            500   8.3  2.1  11.37  0.60  4.19  0.22  8.53  0.45  3.14  0.16  5.68  0.298 2.094 0.110 2.842 0.149 1.047 0.055
            300   5.0  1.2  11.79  0.37  4.42  0.14  8.84  0.28  3.32  0.10  5.90  0.185 2.211 0.069 2.948 0.093 1.105 0.035
            100   1.7  0.4  12.73  0.13  4.97  0.05  9.55  0.10  3.73  0.04  6.37  0.067 2.487 0.026 3.183 0.033 1.243 0.013
            50    0.8  0.2  12.73  0.07  6.63  0.03  9.55  0.05  4.97  0.03  6.37  0.033 3.316 0.017 3.183 0.017 1.658 0.009

                                                                  提升负载
                SJA50
                                    50kN                 35kN                  25kN                 10kN
                  提升速度             减速比                   减速比                  减速比                  减速比
            n1     mm/s        V1         L1         V1        L1         V1         L1         V1        L1
            RPM   V1   L1   Nm    kW   Nm   kW    Nm   kW   Nm    kW   Nm    kW   Nm   kW    Nm   kW   Nm    kW
            1400  23.3  5.8  24.87  3.65  8.65  1.27  17.41  2.55  6.06  0.89  12.43 1.823 4.325 0.634 4.974 0.729 1.730 0.254
            900  15.0  3.7  27.44  2.59  9.04  0.85  19.21  1.81  6.33  0.60  13.72 1.293 4.522 0.426 5.489 0.517 1.809 0.170
            700  11.7  2.9  28.42  2.08  9.47  0.69  19.90  1.46  6.63  0.49  14.21 1.042 4.737 0.347 5.685 0.417 1.895 0.139
            500   8.3  2.1  29.48  1.54  10.47  0.55  20.63  1.08  7.33  0.38  14.74 0.772 5.236 0.274 5.895 0.309 2.094 0.110
            300   5.0  1.2  31.83  1.00  11.70  0.37  22.28  0.70  8.19  0.26  15.92 0.500 5.852 0.184 6.367 0.200 2.341 0.074
            100   1.7  0.4  34.60  0.36  13.26  0.14  24.22  0.25  9.28  0.10  17.30 0.181 6.632 0.069 6.920 0.072 2.653 0.028
            50    0.8  0.2  36.17  0.19  18.09  0.09  25.32  0.13  12.66  0.07  18.09 0.095 9.044 0.047 7.235 0.038 3.617 0.019
           注:表格中绿色区域表明所选型号已经超出该型号的最大允许输入功率,如选用则适当降低工作制,具体选型咨询格鲁夫。
