ZY、ZZ係列圓柱齒輪減速機
一、概述
圓柱齒輪減速機(JB/T8853-2001)，包括ZDY(單級)、ZLY(兩級)、ZSY(三級)、三個硬齒
麵係列和ZDZ(單級)、ZLZ(兩級)、ZSZ(三級)、三個中硬齒麵係列的漸開線斜齒圓柱齒輪減
速器，其主要特點有：
1、主要規格參數(中心距、傳動比等)采用優先數係的優先數，並符合有關標準。
2、齒輪傳動參數、主要結構尺寸經優化設計，標準化、通用化程度高，約1500種零件，組
成4500多台不同承載能力、不同傳動比、不同裝配型式，即不同規格的減速機。
3、齒輪材料采用鍛造優質高強度合金鋼。硬齒麵減速器齒輪經滲碳、淬火、磨齒，精度高，
許用承載能力為舊產品承載能力的3倍以上。中硬齒麵齒輪經特殊調質處理、精滾齒。
4、減速機的性能經台架試驗與實用考核達到90年代世界同類產品的先進水平，可以替代進
口產品。
該係列產品用於礦山、冶金、運輸、建材(水泥)、建工、化工、紡織、輕工、能源等行業的
機械傳動。但一般限製在：
減速機高速軸轉速不高於1500r/min;
減速機齒輪圓周速度不高於20m/s；
減速機工作環境溫度為—40～45℃，低於0℃時，啟動前潤滑油應預熱。
二、減速器型號、規格及其表示方法。
1.型號有：ZDY單級圓柱齒輪減速機，ZLY兩級圓柱齒輪減速機，ZSY三級圓柱齒輪減速
機，ZDZ單級中硬齒麵圓柱齒輪減速機，ZLZ兩級中硬齒麵圓柱齒輪減速機，ZSZ三級中硬齒
麵圓柱齒輪減速機。
2.規格有：
單級80、100、125、160、200、250、280、315、355、400、450、500、560

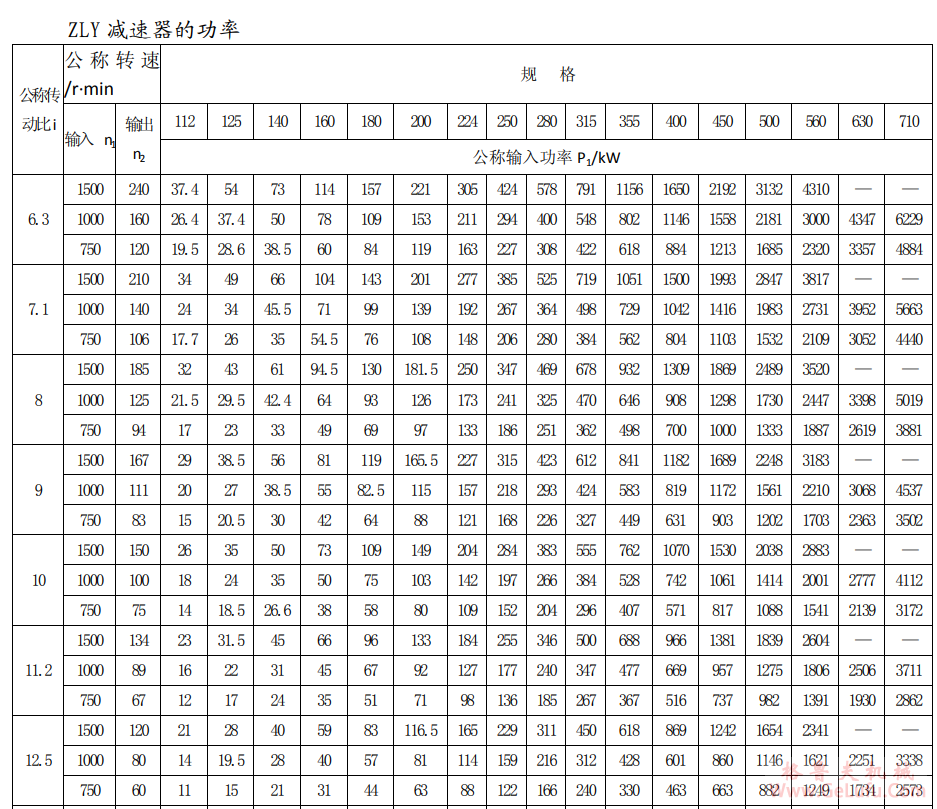

兩級112、125、140、160、180、200、224、250、280、315、355、400、450、500、560、
630、710
三級160、180、200、224、250、280、315、355、400、450、500、560、630、710
3.表示方法示例：
D表示單級 L表示兩級 S表示三級 Y表示采用硬齒麵齒輪
三、減速器的外形、裝配型式及其安裝尺寸。
