摆线针轮减速机工作原理及装配

Www.Gelufu.Com 格鲁夫机械 2015-03-25 09:09:53  点击:

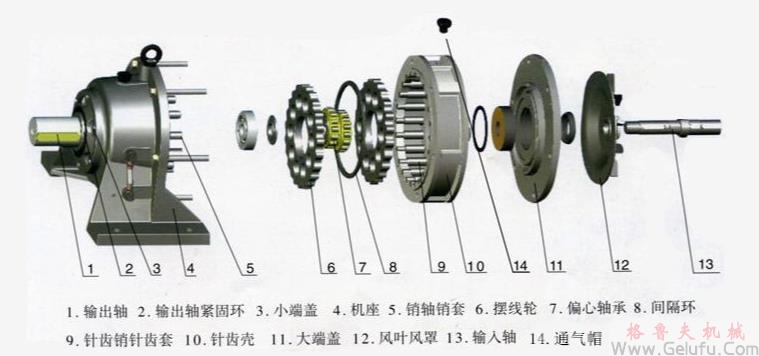

    摆线针轮减速机组装图
    摆线针轮减速机由于其不可替代的 点在塔式起重机混凝土输送泵以及混凝土搅拌站等工程机械中的到广泛应用。
    一、摆线针轮减速机工作原理:
    摆线针轮行星传动属于KHV行星轮系传动,其齿轮的齿廓不是渐开线而是摆线。市场上供应的大多是一齿差摆线针轮减速机
    二、一齿差摆线针轮减速机的主要零部件:
    行星架:由输入轴1和双偏心套2组成,偏心套上的两个偏心方向互成180度。
    行星轮:即摆线轮,其齿形通常为短幅外摆线的等距曲线。按运动要求,一个行星轮就可传动,但为了输入轴达到静平衡和提高承载能力,对于一齿差摆线针轮传动,常采用两个完全相同的奇数齿行星轮(两齿差摆线针轮不受此限)装在偏心套上,两轮位置正好相差180度。
    中心轮:针轮壳上装有针齿销,通常针齿销上还装有针齿套以组成针轮(中心轮)。
    输出机构:常采用销轴式输出机构。
    三、装配注意事项:
    装配前,须将各种零件清洗干净,要看清两个摆线轮的装配标记;
    在滚动及滑动表面涂抹润滑油,以形成初步润滑条件;
    注意调整橡胶油封中弹簧的松紧,并涂抹油脂;
    可采用温差法,将销轴装入输出轴销孔;
    为保证连接强度,也应采用温差法进行紧固环和输出轴的装配,而不允许直接敲入。
