丝杆升降机

WCQL丝杆升降机选型资料

Www.Gelufu.Com 格鲁夫机械 2018-01-30 22:57:52  点击:

WCQL蜗轮丝杠升降机概述

WCQL蜗轮丝杆升降机,是通过蜗轮传动丝杠完成提升、下降、推进、翻转等功能,是一种基础起重部件。广泛地用于机械、冶金、建筑、水利、化工、医疗、文化卫生等各个行业,具有结构紧凑、体积小、重量轻、安装方便、使用灵活、可靠性好、稳定性高、使用寿命长等 点。可以用电动机或其他动力直接带动,也可能用手动。本系列蜗轮丝杠升降机可以自锁,承载能力或其他动力直接带动,也可能用手动。本系列蜗轮丝杠升降机可以自锁,承载能力2.5t-25t, 高输入转速1500r/min, 大提升速度2.7m/min,工作环境温度在-20-100之间

WCQL蜗轮丝杠升降机标记

WCQL蜗轮丝杠升降机标记

WCQL蜗轮丝杠升降机的选择

升降机的选择
    根据丝杠行程和提升负荷表1~表3查出所需升降机的型号,若查出的提升速度满足不了要求,建议选用型号大一些的升降机,直至满足要求。
    示例:
    已知:提升负荷为F=20KN,丝杠行程为200mm,提升速度为V=0.45m/min,试示所需的升降。选用升降机:根据F=20KN,行程200mm查表1.5-11,选择WCQL2.5升降机,查表1提升速度V=03m/min,满足不了要求若选择WCQL5升降机,提升速度V=0.7m/min,满足要求,应选择WCQL5型升降机。
WCQL蜗轮丝杠升降机的选择
WCQL蜗轮丝杠升降机的选择

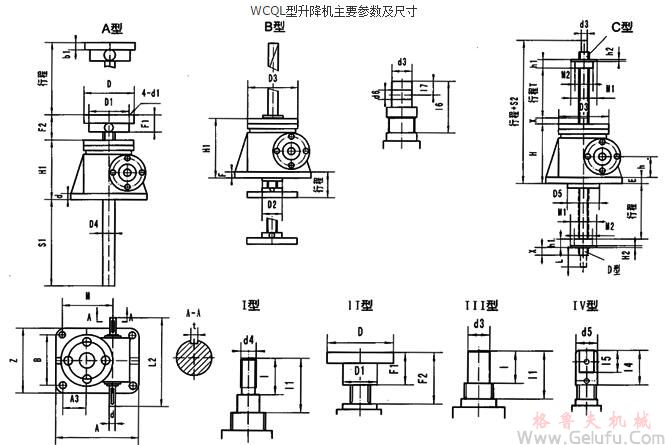

WCQL蜗轮丝杠升降机安装尺寸
WCQL蜗轮丝杠升降机安装尺寸
注:C型为Ⅱ型结构型式的A型装配式,D型为Ⅱ型结构型式的B型装配型式

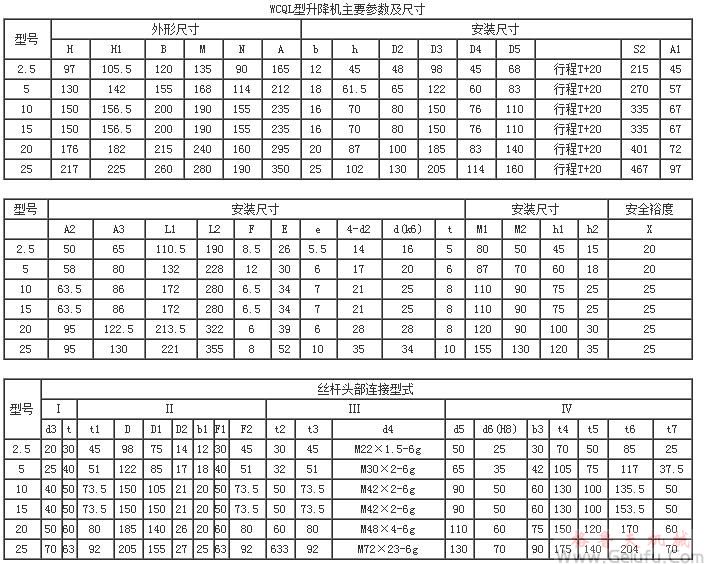

WCQL蜗轮丝杠升降机安装尺寸
