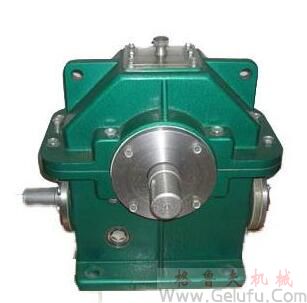

HWWT直廓环面包络蜗杆减速机适用范围及标记示例JB/T7936—1999
(1)适用范围
本标准规定了直廓环面蜗杆
减速器的主要基本参数、技术要求、承载能力和选用方法。主要适用于冶金、矿山、起重、运输、石油、化工、建筑等机械设备的减速传动。其使用条件为:两轴交错角为90°;蜗杆转速不超过1500r/min;蜗杆中间平面分度圆滑动速度不超过16m/s;
减速器工作的环境温度为0~40℃,当环境温度低于0℃或高于40℃时,润滑油要相应加热或冷却;蜗杆轴可正、反向运转。
(2) 标记示例
![HWT直廓环面包络蜗杆减速机 HWT直廓环面包络蜗杆减速机](/upfile/2018/01/hw.jpg)
HWWT型减速机外形、安装尺寸及装配型式JB/T7936-1999
![HWWT型减速机外形、安装尺寸及装配型式JB/T7936-1999 HWWT型减速机外形、安装尺寸及装配型式JB/T7936-1999](/upfile/2018/01/hwwt.jpg)
HWWT直廓环面包络蜗杆减速机许用输入热功率PG和总传动功率JB/T7936-1999
![HWT直廓环面包络蜗杆减速机许用输入热功率PG和总传动功率JB/T7936-1999 HWT直廓环面包络蜗杆减速机许用输入热功率PG和总传动功率JB/T7936-1999](/upfile/2018/01/hwbxl01.jpg)
![HWT直廓环面包络蜗杆减速机许用输入热功率PG和总传动功率JB/T7936-1999 HWT直廓环面包络蜗杆减速机许用输入热功率PG和总传动功率JB/T7936-1999](/upfile/2018/01/hwbxl02.jpg)
HWWT直廓环面包络蜗杆减速机输出轴伸许用径向载荷JB/T7936-1999
![HWT直廓环面包络蜗杆减速机输出轴伸许用径向载荷JB/T7936-1999 HWT直廓环面包络蜗杆减速机输出轴伸许用径向载荷JB/T7936-1999](/upfile/2018/01/hwzh.jpg)
HWWT型直廓环面包络蜗杆减速机工况系数JB/T7936-1999
![HWT型直廓环面包络蜗杆减速机工况系数JB/T7936-1999 HWT型直廓环面包络蜗杆减速机工况系数JB/T7936-1999](/upfile/2018/01/hwgk.jpg)
