PWU,PWS,PWO型平面二次包络环面蜗杆减速机安装尺寸图

Www.Gelufu.Com 格鲁夫机械 2015-06-17 20:34:22  点击:

整体式PWU80、PWU100、PWU125、PWU140、PWU160、PWU180、PWU200、PWU225、PWU250、PWU280、PWU315、PWU355、型平面二次包络环面蜗杆减速机主要尺寸(GB/T16449-1996)



整体式PWU80-PWU355、型平面二次包络环面蜗杆减速器主要尺寸

整体式PWU型平面二次包络环面蜗杆减速器主要尺寸

整体式PWU型平面二次包络环面蜗杆减速器主要尺寸

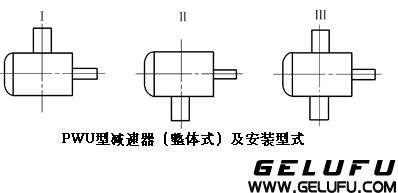

PWU型减速器主要尺寸(整体式)        /mm
a
H1
B
B1
C
C1
D
H
L
L1
L2
L3
L4
L5
1
b­1
t1
l1
d2
b2
t2
l2
h
80
100
250
190
112
80
14
315
160
160
125
180
100
90
25
8
28
42
45
14
48.5
82
30
100
112
300
236
130
100
16
355
200
200
160
212
125
118
32
10
35
58
55
16
59
82
35
125
125
355
280
160
125
18
450
236
236
190
250
150
140
38
10
41
58
65
18
69
105
38
140
140
400
315
180
140
20
500
265
265
212
280
160
160
42
12
45
82
70
20
74.5
105
40
160
160
450
355
200
160
21
560
300
300
236
315
190
180
48
14
51.5
82
80
22
85
130
42
180
180
500
400
225
180
22
630
335
335
265
355
212
200
56
16
60
82
90
25
95
130
45
200
200
560
450
250
200
24
710
355
355
300
400
236
224
60
18
64
105
100
28
106
165
50
225
225
630
500
280
225
26
800
400
400
315
450
265
250
65
18
69
105
110
28
116
165
53
250
250
670
530
300
250
28
850
450
450
355
500
280
280
70
20
74.5
105
125
32
132
165
56
280
280
800
600
355
280
30
950
475
475
400
560
315
315
85
22
90
130
140
36
148
200
60
315
315
900
670
375
315
32
1060
560
560
450
630
355
355
90
25
95
130
150
36
158
200
67
355
355
1000
750
425
355
35
1250
670
670
500
710
400
400
100
28
106
165
170
40
179
240
75


分式PWU400、PWU450、PWU500、PWU560、PWU630、PWU710、型平面二次包络环面蜗杆减速机主要尺寸(GB/T16449-1996)

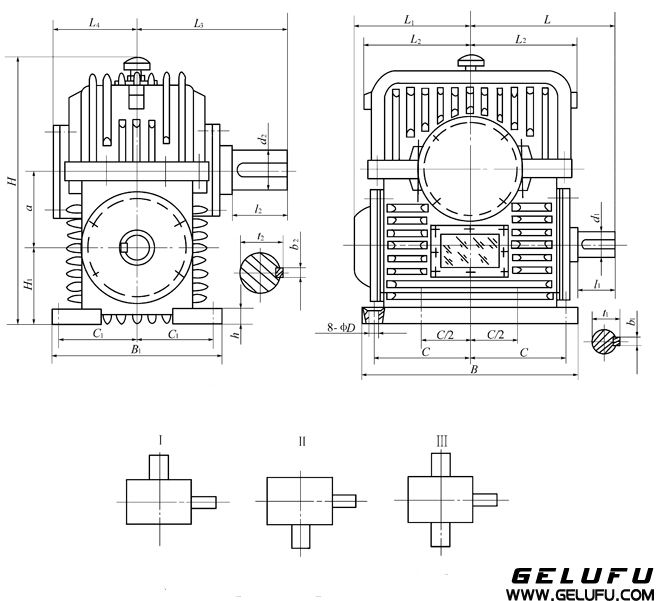

剖分式PWU型平面二次包络环面蜗杆减速器主要尺寸

PWU型减速器主要尺寸(剖分式)           /mm
a
H1
B
B1
C
C1
D
H
L
L1
L2
L3
L4
1
b­1
t1
l1
d2
b2
t2
l2
h
400
355
900
800
400
355
35
1250
600
600
450
630
375
110
28
116
165
180
45
190
240
55
450
400
1000
900
450
400
39
1400
670
670
500
710
425
125
32
132
165
200
45
210
280
60
500
450
1120
1000
500
450
42
1600
750
750
560
800
475
130
32
137
200
220
50
231
280
65
560
500
1250
1120
560
500
45
1800
850
850
630
900
530
150
36
158
200
250
56
262
330
72
630
560
1400
1250
630
560
48
2000
950
950
710
1000
600
170
40
179
240
280
63
292
380
80
710
630
1600
1400
710
630
52
2240
1060
1060
800
1250
670
190
45
200
280
320
70
334
380
88
