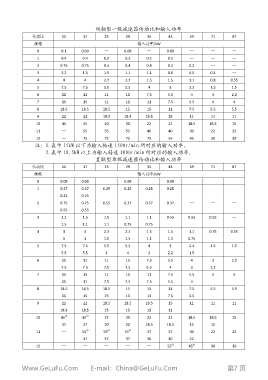

双 轴 型 一 级 减 速 器 传 动 比 和 输 入 功 率

传 动 比 11 17 23 29 35 43 59 71 87
规 格 输 入 功 率 /kW
0 0.1 0.09 — 0.09 — 0.09 — — —
1 0.4 0.4 0.2 0.2 0.2 0.2 — — —
2 0.75 0.75 0.4 0.4 0.4 0.4 0.2 — —
3 2.2 1.5 1.5 1.1 1.1 0.6 0.6 0.4 —
4 4 4 2.2 2.2 1.5 1.5 1.1 0.8 0.55
5 7.5 7.5 5.5 5.5 4 3 2.2 1.5 1.5
6 11 11 11 11 7.5 5.5 4 3 2.2
7 15 15 11 11 11 7.5 5.5 4 4
8 18.5 18.5 18.5 15 15 11 7.5 5.5 5.5
9 22 22 18.5 18.5 18.5 15 11 11 11
10 45 45 40 30 22 22 18.5 18.5 15
11 — 55 55 55 40 40 30 22 22
12 — 75 75 75 75 55 45 30 30
注 ： 1.表 中 15kW 以 下 为 输 入 转 速 1500r/min 所 对 应 的 输 入 功 率 。
2.表 中 18.5kW 以 上 为 输 入 转 速 1000r/min 所 对 应 的 输 入 功 率 。
直 联 型 单 级 减 速 器 传 动 比 和 输 入 功 率

传 动 比 11 17 23 29 35 43 59 71 87
规 格 输 入 功 率 /kW
0 0.09 0.09 — 0.09 — 0.09 — — —
1 0.37 0.37 0.25 0.25 0.25 0.25 — — —
0.25 0.25
2 0.75 0.75 0.55 0.37 0.37 0.37 — — —
0.55 0.55
3 2.2 1.5 1.5 1.1 1.1 0.55 0.55 0.55 —
1.5 1.1 1.1 0.75 0.75
4 4 4 2.2 2.2 1.5 1.5 1.1 0.75 0.55
3 3 1.5 1.5 1.1 1.1 0.75
5 7.5 7.5 5.5 5.5 4 3 2.2 1.5 1.5
5.5 5.5 4 4 3 2.2 1.5
6 11 11 11 11 7.5 5.5 4 3 2.2
7.5 7.5 7.5 7.5 5.5 4 3 2.2
7 15 15 11 11 11 7.5 5.5 4 4
11 11 7.5 7.5 7.5 5.5 4
8 18.5 18.5 18.5 15 15 11 7.5 5.5 5.5
15 15 15 11 11 7.5 5.5
9 22 22 18.5 18.5 18.5 15 11 11 11
18.5 18.5 15 15 15 11
①
①
10 45 45 37 30 22 22 18.5 18.5 15
37 37 30 22 18.5 18.5 15 15
①
①
①
11 — 55 55 55 37 37 30 22 22
37 37 37 30 30 22
①
①
12 — — — — — 55 45 30 30
