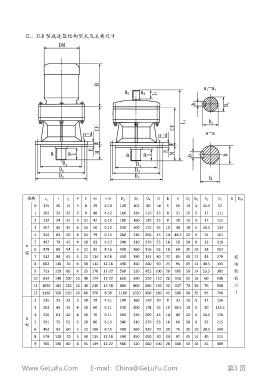

ZL、 ZLD 型 减 速 器 结 构 型 式 及 主 要 尺 寸

规 格 L 1 l l 1 P E M n-d D 2 D 3 D 4 D b h D 1 b 1 h 1 C F B D M
0 125 20 15 3 8 29 6-10 120 102 80 14 5 16 10 4 11.5 57
1 202 35 25 3 9 48 4-12 160 134 110 25 8 31 15 5 17 111
2 212 34 25 3 12 42 6-12 180 160 130 25 8 28 15 5 17 115
3 267 45 35 4 15 50 6-12 230 200 170 35 10 38 18 6 20.5 143
4 324 63 40 4 15 79 6-12 260 230 200 45 14 48.5 22 6 24 161
5 417 79 45 4 20 93 6-12 340 310 270 55 16 59 30 8 33 219
A
6 478 80 54 5 22 92 8-16 400 360 316 65 18 69 35 10 38 262
型
7 532 98 65 5 22 114 8-18 430 390 345 80 22 85 40 12 43 279 按
8 602 110 70 6 30 112 12-18 490 450 400 90 25 95 45 14 48.5 335 电
9 723 129 80 8 35 170 12-22 580 520 455 100 28 106 50 14 53.5 382 动
10 814 140 100 10 40 174 12-22 650 590 520 110 28 116 55 16 60 438 机
11 1050 184 120 10 45 210 12-38 880 800 680 130 32 137 70 20 76 598 尺
12 1148 320 150 10 60 370 8-39 1160 1020 900 180 45 190 90 25 95 796 寸
2 215 35 22 3 10 39 4-11 190 160 140 30 8 33 15 5 17 126
3 263 45 35 4 10 60 6-11 230 200 178 35 10 38.5 18 5 20 133.5
4 320 61 40 4 16 70 6-11 260 230 200 45 14 49 22 6 24.5 176
B
5 391 75 55 5 20 80 6-13 340 310 270 55 16 60 30 8 33 215
型
6 462 92 60 5 22 100 8-15 400 360 320 70 20 76 35 10 38.5 349
8 578 108 70 5 30 115 12-18 490 450 400 90 24 97 45 14 49 315
9 700 130 80 8 35 139 12-22 580 520 460 100 28 108 50 16 55 389
