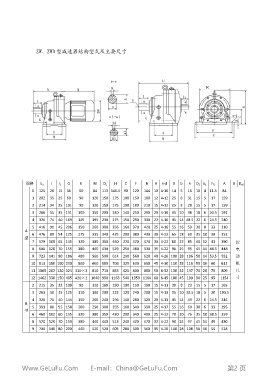

ZW、 ZWD 型 减 速 器 结 构 型 式 及 主 要 尺 寸

规 格 L 1 l l 1 G E M D c H C F N R n-d D b h D 1 b 1 h 1 A B D M
0 125 20 15 36 60 84 113 146.5 80 120 144 10 4-10 14 5 16 10 4 11.5 84
1 202 35 25 60 90 120 150 175 100 150 180 12 4-12 25 8 31 15 5 17 159
2 214 34 25 101 90 120 150 175 100 180 210 15 4-12 25 8 28 15 5 17 159
3 266 55 35 151 100 150 200 240 140 250 290 20 4-16 35 10 38 18 6 20.5 192
4 320 74 40 169 145 195 230 275 150 290 330 22 4-16 45 14 48.5 22 6 24.5 240
5 416 91 45 206 150 260 300 356 160 370 420 25 4-16 55 16 59 30 8 33 310
A
6 476 89 54 125 275 335 340 425 200 380 430 30 4-22 65 18 69 35 10 38 352
型
7 529 109 65 145 320 380 360 460 220 420 470 30 4-22 80 22 85 40 12 43 390 按
8 600 120 70 155 380 440 430 529 250 480 530 35 4-22 90 25 95 45 14 48.5 448 电
9 723 141 80 186 480 560 500 614 290 560 620 40 4-26 100 28 106 50 14 53.5 552 动
10 813 150 100 230 500 600 580 706 325 630 690 45 4-30 110 28 116 55 16 60 612 机
11 1065 202 120 324 330× 2 810 710 883 420 800 880 50 6-32 130 32 137 70 20 76 809 尺
12 1462 330 150 485 420× 2 1040 990 1163 540 1050 1160 60 6-45 180 45 190 90 25 95 1154 寸
2 215 35 22 108 90 120 168 190 100 150 190 15 4-11 30 8 23 15 5 17 165
3 263 56 35 125 110 160 200 222 120 240 280 15 4-13 35 10 38.5 18 5 20 193.5
4 320 71 40 144 150 200 240 296 140 280 320 20 4-13 45 14 49 22 6 24.5 246
B
5 391 80 55 158 200 250 300 355 160 340 390 25 4-17 55 16 60 30 6 33 295
型
6 460 102 60 155 320 380 350 430 200 340 400 25 4-22 70 20 76 35 10 38.5 359
8 570 120 70 159 380 440 440 513 240 420 470 32 4-22 90 24 97 45 14 49 430

9 700 140 80 200 440 520 520 605 280 500 560 35 4-26 100 28 108 50 16 55 528
