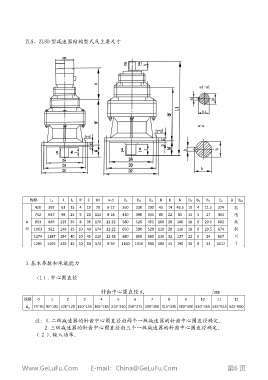

ZLS、 ZLSD 型 减 速 器 结 构 型 式 及 主 要 尺 寸

规 格 L 1 l l 1 P E M n-d D 2 D 3 D 4 D b h D 1 b 1 h 1 C F B D M
420 392 63 15 4 15 79 6-12 260 230 200 45 14 48.5 10 4 11.5 274 按
742 637 98 25 5 22 114 8-18 430 390 345 80 22 85 15 5 17 464 电
A 953 849 129 35 8 35 170 12-22 580 520 455 100 28 106 18 6 20.5 602 动
型 1063 922 140 35 10 40 174 12-22 650 590 520 110 28 116 18 6 20.5 674 机
1174 1187 184 40 10 45 210 12-38 880 800 680 130 32 137 22 6 24 867 尺
1285 1593 320 45 10 60 370 8-39 1160 1020 900 180 45 190 30 8 33 1117 寸

3.基 本 参 数 和 承 载 能 力

（ 1） .中 心 圆 直 径

针 齿 中 心 圆 直 径 d p /mm
规 格 0 1 2 3 4 5 6 7 8 9 10 11 12
d p 75~94 95~105 106~120 140~155 165~185 210~230 250~275 280~300 315~335 380~400 440~460 535~555 645~690

注 ： 1.二 级 减 速 器 的 针 齿 中 心 圆 直 径 由 两 个 一 级 减 速 器 的 针 齿 中 心 圆 直 径 确 定 。
2.三 级 减 速 器 的 针 齿 中 心 圆 直 径 由 三 个 一 级 减 速 器 的 针 齿 中 心 圆 直 径 确 定 。
( 2 ).输 入 功 率 。
