QDX3-C系列部分回转型阀门电动装置外形及安装尺寸

2015-05-15 09:48:15 保定格鲁夫机械有限公司 WWW.GELUFU.COM 点击数:

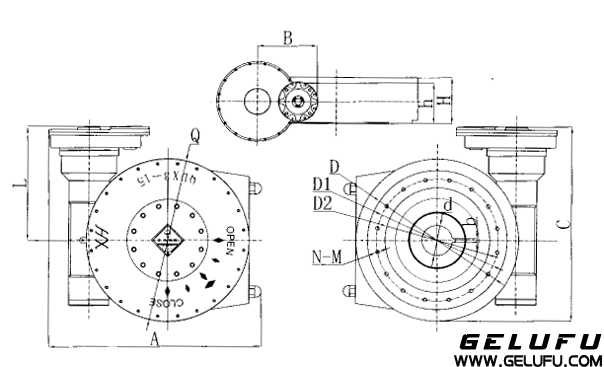

QDX3-C系列部分回转型阀门电动装置外形及安装尺寸
QDX3-C系列部分回转型阀门电动装置外形及安装尺寸
      该产品特点蜗轮箱用整体球墨铸铁。除一级蜗轮减速外,再加上二级齿轮变速,使得输入力矩小而输出力矩大,有效的改变了输出力矩大需要电装大的缺点,该产品适用蝶阀球阀旋塞阀类型阀门产品共有8种型号

QDX3-C系列部分回转型阀门电动装置

技  术  参  数
型 号
C8#
C9#
C10#
C11#
C12#
C13#
C14#
C15#
318:1
378:1
396:1
486:1
486:1
600:1
600:1
600:1
配对电装
Z20
Z30
Z45
Z60
Z90
Z120
Z180
Z250
200
300
450
600
900
1200
1800
2500
10600
18900
29700
72900
72900
12000
180000
250000
旋转行程
90°
90°
90°
90°
90°
90°
90°
90°
限位调整
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
连  接  尺  寸
连 接 法兰(D)
300
350
415
475
560
650
800
1200
连接孔中心(D1)
254
298
356
406
483
590
720
1050
200×5
230×5
260×5
300×8
370×8
490×8
600×8
900×10
8-M16
8-M20
12-M20
12-M20
12-M22
12-M27
12-M30
16-M30
轴孔(dmin-max)
55-70
75-85
90-100
98-120
115-145
160-180
200-250
260-300
60
80
90
110
130
160
200
260
平键×条数×90°(b)
18×2
22×2
28×2
28×2
32×2
32×2
36×2
45×2
安装高度(h)
120
120
150
180
195
205
250
300

A
577.5
627.5
753
873
1133
1273
1404
1770
B
272.5
272.5
327.5
327.5
423
423
520
520
C
555
590
687
787
922
1052
1359
1490
L
385
415
477
517
602
812
825
1025
H
150
150
170
200
220
240
350
405
340
410
480
590
690
840
1070
1400
