QDX3-CF系列部分回转型阀门手动装置产品简介及安装尺寸

2015-05-15 09:31:16 保定格鲁夫机械有限公司 WWW.GELUFU.COM 点击数:
QDX3-CF系列部分回转型阀门手动装置产品简介及安装尺寸

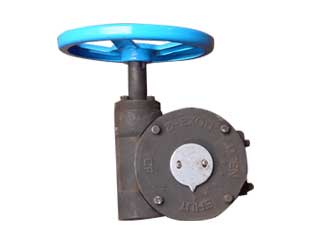

QDX3-CF系列部分回转型阀门手动装置产品简介

  该产品是一种起薄型90°回转型驱动装置,适用于球阀蝶阀旋塞阀类型阀门产品共有5个型号

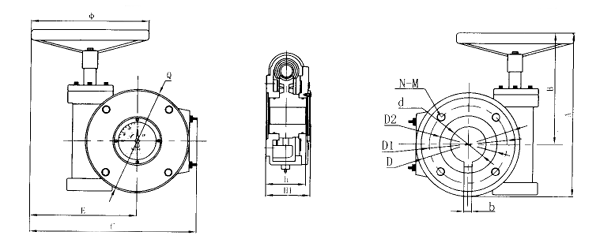

QDX3-CF系列部分回转型阀门手动装置外形及安装尺寸

QDX3-CF系列部分回转型阀门手动装置


连  接  数  据
型 号
CF2#
CF3#
CF4#
CF5#
CF6#
30:1
42:1
43:1
54:1
48:1
旋转行程
90°
90°
90°
90°
90°
限位调整
±5°
±5°
±5°
±5°
±5°
连  接  尺  寸
连 接 法兰(D)
90
125
150
175
210
连接孔中心(D1)
70
102
125
140
165
55×3
70×3
85×3
100×4
130×5
4-M8
4-M10
4-M12
4-M16
4-M20
轴孔(dmin-max)
14、16、18
22、24
28、30
32、36
40
平键×条数×90°(b)
5×1
8×1
10×1
12×1
12×2
安装高度(h)
54
55
60
75
85
160
240
280
320
350
蝶阀参配DN
80-100
125-150
200-250
300-350
400-450
球阀参配DN
50
80
100
150
200
CF2#
CF3#
CF4#
CF5#
CF6#
A
185
225
240
270
350
B
125
150
150
170
235
C
190
270
305
360
400
E
115
180
200
245
270
H1
64
65
70
85
95
112
143
171
196
226
5kg
7 kg
10 kg
15 kg
20 kg
