QDX3系列部分回转型阀门手动装置外形及安装尺寸

2015-05-15 09:29:53 保定格鲁夫机械有限公司 WWW.GELUFU.COM 点击数:
QDX3系列部分回转型阀门手动装置外形及安装尺寸
 该产品是一种90°回转驱动装置,适用于球阀蝶阀旋塞阀类型阀门。特殊型呆输出360°转角产品共有9个型号

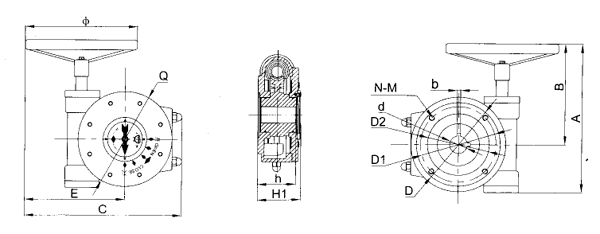

QDX3系列部分回转型阀门手动装置外形及安装尺寸
QDX3系列部分回转型阀门手动装置
技  术  数  据
型 号
2#
3#
4#
5#
6#
7#
8#
9#
10#
   速比
30:1
42:1
43:1
54:1
48:1
58:1
53:1
63:1
66:1
   输入力矩Nm
40
78
98
112
122
133
156
156
156
   输出力矩
300
820
1054
1512
1464
1930
2067
2460
2574
   旋转行程
90°
90°
90°
90°
90°
90°
90°
90°
90°
   限位调整
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
   蝶阀参配DN
80-100
125-150
200-250
300-350
400-450
500-600
700
800
900-1000
   球阀参配DN
50
80
100
150
200
250-300
350
400
500
连  接  尺  寸
   连 接 法兰(D)
90
125
150
175
210
260
300
350
415
   连接孔中心(D1)
70
102
125
140
165
200
254
298
356
   法兰凹面(D2)
55×3
70×3
85×3
100×4
130×5
160×5
200×5
230×5
260×5
   孔径:孔数(N-M)
4-M8
4-M10
4-M12
4-M16
4-M20
8-M16
8-M16
8-M20
12-M20
   标准轴孔(d)
16
24
30
36
40
50
60
80
90
   轴孔(dmin-max)
14-18
22-26
28-32
35-38
38-48
45-58
55-70
75-85
90-100
   平键×条数×90°(b)
5×1
8×1
10×1
12×1
12×2
16×2
18×2
22×2
28×2
   安装高度(h)
52
62
68
75
105
110
120
120
150
   手轮直径φ
160
240
280
320
350
400
500
500
500
外  型  尺  寸
   型号
2#
3#
4#
5#
6#
7#
8#
9#
10#
   A
190
235
270
320
355
420
540
550
620
   B
143
162
182
214
234
273
373
353
383
   C
192
265
310
366
420
486
580
636
720
   E
130
188
220
260
295
340
410
438
480
   H1
65
68
85
95
125
130
155
160
180
   箱体外径(Q)
115
150
180
220
250
300
340
410
480
   重量Kg
8kg
13kg
16kg
23kg
37kg
48kg
71kg
95kg
160kg
