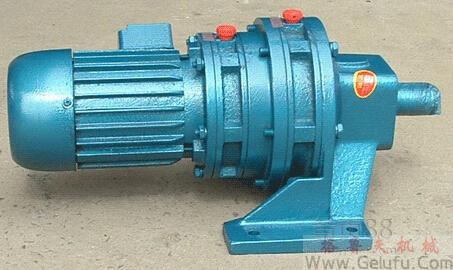

ADC系列摆线减速机选型步骤(2)

2015-04-21 18:08:30 格鲁夫机械 Www.Gelufu.Com 点击数:
ADC系列摆线减速机选型步骤(2)
    请用公式1验算低速轴径向力:
        (当负载作用点位于低速轴轴伸中点且无冲击负载时)

        R:链轮齿轮、皮带等节圆半径(m)
        Pr:实际径向力[N]
        Pr2低速轴上许用径向力(N)
        (选型表中Pr2 栏内值)
        Cf:联接系数(见表4)

        联接系数Cf
    联接系数
    Cf
    1
    1.25
    V型皮带轮
    1.5


    选型举例一
    ○T1=112N·m
    ○驱动设备:吹塑机
    负载性质:→M
    ○运转时间:10小时/天
    负载系数:→1.2
    选型举例二
    ○T1=2300N·m
    ○驱动设备:搅拌机(纯液体)
    负载性质:→U
    ○运转时间:24小时/天
    负载系数:→1.2
    ○输出转速:50rpm
    电源频率:50Hz
    电机:4极
    P1≥ (kw)
    =0.59(kw)
    P1=0.75kw
    ○n2=51.7   i=29
    ○T1(112)<T2(129)

    ○输出转速:35rpm
    电源频率:50Hz
    电机:4极
    P1≥ (kw)
    =8.43(kw)
    P1=11kw
    ○n2=34.9  i=43
    ○T1(2300)×负载系数(1.2)

    ○与使用设备联接:链联接
    链轮节圆半径:R=0.035(m)
    径向力作用位置:在低速轴轴伸中点上
    验算低速轴上径向力

    机型号9105可以
    ○与所驱动设备联接方式:
    联轴器(无轴向力)
    ○低速轴方向:水平
    电机联接方式:直联型
    安装方式:脚座安装
    型号:ANHM1—9105—29
    ○免维修油脂润滑
    ○低速轴方向:立式向下
    电机联接方式:用安装托盘
    安装方式:直联型
    型号:ADVM15—9185—43
    ○强制润滑
