蜗轮蜗杆传动特征及种类

2015-04-21 16:07:12 格鲁夫机械 Www.Gelufu.Com 点击数:

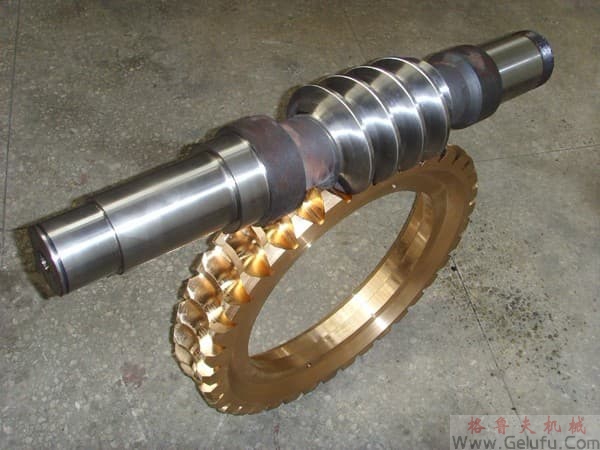

蜗轮蜗杆传动特征及种类
    一、蜗杆传动
    蜗杆传动具有传动比大,传递动力大,工作平稳,高速时噪音小等特点,在制造来中
    获得广泛应用。
    二、蜗杆的种类

    蜗杆分为阿基米德蜗杆、法向直廓蜗杆和渐开线蜗杆,它们的特征见表15-1。

    表15-1  蜗杆的种类及其特征
    蜗杆种类
    特   征
    阿基米德蜗杆(ZA蜗杆
    齿面为阿基米德螺旋面的圆柱蜗杆。其端面齿廓是阿基米德螺旋线,轴向齿廓是直线。这种蜗杆齿形称为齿形
    渐开线蜗杆(ZI蜗杆
    齿面为渐开线螺旋面的圆柱蜗杆,其端面齿廓是渐开线。这种蜗杆齿形称为齿形I
    法向直廓蜗杆(ZN蜗杆
    法平面上,齿廓为直线的圆柱蜗杆。这种蜗杆的齿形称为齿形N。它又可分为三种:齿槽法向直廓蜗杆(ZN1蜗杆
    垂直于过齿槽中点与分度圆柱螺旋线平行的假想螺旋线的法平面上,齿廓为直线的的圆柱蜗杆。这种蜗杆齿形称为齿形N1
    齿体法向直廓蜗杆(ZN2蜗杆)
    垂直于过齿厚中眯与分度圆柱螺旋线平行的假想螺旋线的法平面上,齿廓为直线的圆柱蜗杆。这种蜗杆齿形称为齿形N2
    齿面法向直廓蜗杆(ZN3蜗杆
    垂直于分度圆柱螺旋线的法平面上,齿廓为直线的圆柱蜗杆,这种蜗杆的齿形称为齿形N3

    一、精度等级及公差组
    蜗杆蜗杆传动分为12个精度等级,依次逐渐降低,第1级的精度最高,第12级级
    的精度最低,其公差分成三个公差组:

    第一公差组:蜗杆不规定;蜗轮为Fi′、Fp″、Fpk、Fr。传动为Fie′。

    第二公差组:蜗杆为fh、fhL、fpx、fpxL
