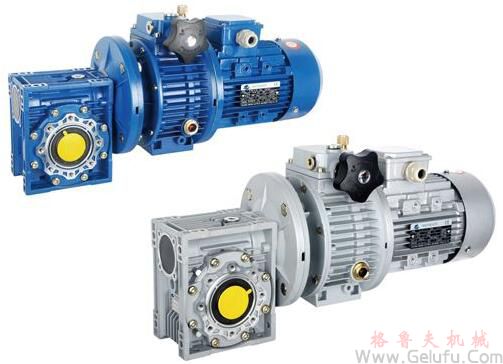

UDL系列行星锥盘无级变速机简介

简介
    UDL系列行星锥盘无级变速器的设计,融合了国内外的 技术。产品有以下主要特点:
    1.调速精度高:达0.5-1转
    2.变速范围大。输出速比可在1:1.4至1:7之间任意变化。
    3.强度高,寿命长。
    4.调速方便。
    5.可连续工作运转,且可正反方向运转,运转平稳,性能稳定,噪音低。
    6.全密封,对肪骋蟮汀?lt;/DIV>
    7.结构紧凑,体积小。
    8.采用 质铝合金压铸成型,外形美观,重量轻,永不生锈。
    9.适应性好。UDL系列行星锥盘无级变速器可与各种减速机组合,实现低速无级变速。
    UDL系列行星锥盘无级变速器可广泛应用于食品、陶瓷、包装、化工、制药、塑料、造纸、机床、交通以及各种需调速的自动生产线、输送线、装配线等是您机器上理想的伙伴。
UDL系列行星锥盘无级变速机结构与原理
UDL系列行星锥盘无级变速器结构与原理
1.输出轴
2.行星架
3.滑块
4.调整轨
5.钢球环
6.滑动外行星轨
7.行星轮
8.操作盒
9.固定外行星轨
10.固定内行星轨
11.滑动内行星轨
12.蝶形弹簧
13.电动机轴
UDL系列行星锥盘无级变速机型号标记
型号标记

    (1).基本型

    UDL系列行星锥盘无级变速器型号标记

    (2).基本型与齿轮减速器组合

    UDL系列行星锥盘无级变速器型号标记

UDL系列行星锥盘无级变速机使用与保障
使用与保障
    1.轴伸形式全部为圆柱形,按《圆柱形轴伸》GB1569-79选定,键联接按《普通平键》GB1095-79选定。
    2.联轴器与电动机联接时应使轴线保持同心,安装误差不应大于所用联轴器的允许误差值。
    3.输出轴装联轴器或带轮时,用轴端螺孔压入,或加热装配,严禁锤击。
    4.机械无级变速器不宜用于可能超负载或堵转使用场合。
    5.调速应在运转中进行,严禁停车时转动调速手轮。
    6.操作盒下的两端调速限位螺钉已调整好,请勿再动。
    7.本机不宜工作在高于40℃的环境中,温升不得高于45℃。关于本机的温升,请看下面介绍:
    (变速器采用四极电机时,此时,部件在跑合(空车运转)开始时,温度高于正常工作的环境温度约40-50℃。跑合60-80小时后,温升逐渐下降,此后,温度高于环境温度20℃,并保持稳定的温升。跑合时高的温升影响正常允许的工作条件,但对部件的使用寿命并无有害影响。)
    8.变速器采用润滑油油浴润滑。润滑油牌号位Ub-3。使用前请检查油位。
    9.出厂前润滑油已加入,首次使用1000小时后应更换润滑油。
    10.变速器内润滑油应保持在油标的三分之二高度,用户应经常检查油位高度,严禁在润滑不良的情况下使用。操作盒上透气螺母出厂时为防止搬运中漏油已旋紧,运转时须松开,严禁未松开使用。
UDL系列行星锥盘无级变速机电机接线盒位置
UDL系列行星锥盘无级变速器电机接线盒位置
UDL系列行星锥盘无级变速机手轮位置
UDL系列行星锥盘无级变速器手轮位置
UDL系列行星锥盘无级变速机基本型性能参数
UDL系列行星锥盘无级变速机基本型性能参数
UDL系列基本型与齿轮减速机组合性能参数
UDL系列基本型与齿轮减速机组合性能参数
UDL系列基本型外形及安装尺寸
UDL系列基本型外形及安装尺寸
UDL系列基本型与一级齿轮减速机组合地脚式外形及安装尺寸 B3
UDL系列基本型与一级齿轮减速机组合地脚式外形及安装尺寸 B3
UDL系列基本型与一级齿轮减速机组合法兰式外形及安装尺寸 B5
UDL系列基本型与一级齿轮减速机组合法兰式外形及安装尺寸 B5
UDL系列基本型与二级齿轮减速机组合地脚式外形及安装尺寸 B3
UDL系列基本型与二级齿轮减速机组合地脚式外形及安装尺寸 B3
UDL系列基本型与二级齿轮减速机组合法兰式外形及安装尺寸 B5
UDL系列基本型与二级齿轮减速机组合法兰式外形及安装尺寸 B5
