WVF减速机选型资料及安装尺寸图

2018-01-28 22:51:25 格鲁夫机械 Www.Gelufu.Com 点击数:
WVF减速机选型资料及安装尺寸图

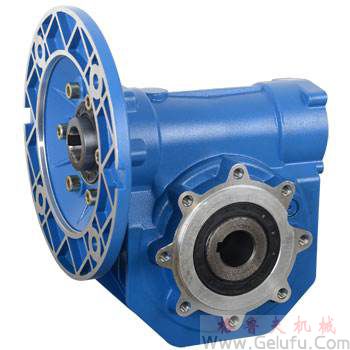

VF系列蜗轮蜗杆减速机产品简介及型号表示例

 VF系列蜗轮蜗杆减速电机采用最先进的材料与制造技术而设计,具有结构紧凑,质量可靠,多种安装位置可选以及可带扭矩限制器等特点,斜齿轮-蜗轮与双蜗轮减速可以组合提供更多驱动系统

§额定机械功率(N1=1400min-1):0.04kw...75k

§速比:7....10,00

§输出型式: 单键空心轴  实心轴输出  扭矩限制器(可先项)

§输入型式:  IEC电机安装法兰  实心输入轴

§交流电机:  一体式电机与制动电机-M系列  IEC标准电机与制动电机-BN系列  单速与双速电机

产品结构

   *VF30-VF72为铝合金箱体,VF86-VF150为铸铁箱体。
   型号表示式
VF系列蜗轮蜗杆减速机产品简介及型号表示例
VF系列蜗轮蜗杆减速机图表符号说明
VF系列蜗轮蜗杆减速机图表符号说明
VF、VFR系列蜗轮蜗杆减速机安装型式
VF、VFR系列蜗轮蜗杆减速机安装型式
VF蜗轮蜗杆减速机外形及安装尺寸

VF系列蜗轮蜗杆电动机型号参数表外形安装尺寸
VF系列蜗轮蜗杆电动机型号参数表外形安装尺寸
VF系列蜗轮蜗杆电动机型号参数表外形安装尺寸
VF系列蜗轮蜗杆减速机润滑油添加量
VF系列蜗轮蜗杆减速机润滑油添加量
VF系列蜗轮蜗杆减速机选用指南及使用说明
选用指南及使用说明
   为避免在订货后出现不必要的差错,因此尽可能在订货之前咨询详细资料,并从各方面、各角度加以核对,选择最适当的机型、掌握正确的安装使用方法。

    A.选型注意事项
    1.根据负载转矩、传动比、输出转速确定所需的减速机机型号、电机规格;
    2.根据使用情况在安装形式图中确定安装形式及出轴方向;
    3.订货时,请按本样本规范的型号表示方法进行书写;用户如有特殊要求,请与制造厂家联系;
    4.本样本中如有改进或更改之处,不另作通知。

    B.安装与使用注意事项
    1.减速机须安装在平整坚固的底座上,底脚步螺栓必须紧固以防震松和产生非正常震动;
    2.安装时应调整原动机、减速机与工作机各联接轴伸,以保持同轴度;蜗杆输入转速一般应小于1500r/min;
    3.不允许用重锤敲击减速机任何部位;
    4.减速机装配电机时,应检查电机接线正常,并在蜗杆头部内孔孔壁及键槽处涂抹黄油,避免装配过紧;
    5.使用各类电机下联型减速机时,若电机重量偏大,应设支撑装置;
    6.加载试车前,应空载运转半小时左右,确认空载无故障无异常冲击时,方可加载运行;
    7.加载试车后,应注意观察减速机的温升、密封、噪音、振动等是否正常;运转两小时后,检查油池温升及最高油温,减速机允许最大温升为60℃,但最高油温不能超过100℃,超温时应停机检查;
    8. 根据具体使用环境工况须增加透气孔的,应增加透气孔。

    C.维护注意事项
    1.减速机的环境温度为-10℃~+40℃(如超出此范围请咨询制造厂家技术部门);
    2.存放或停用了4~6月的减速机,如果油封和箱体之间没有润滑剂,建议更换油封,因油封橡胶老化粘于轴或失去弹性而导致性能下降;
    3.应定期用油量指示器检查油量、使其在正确的范围内;润滑油不足可能导致蜗轮快速磨损和效率降低;
    4.在高速、高温、重负荷、强制润滑等特殊情况下使用场合,请洽商。
