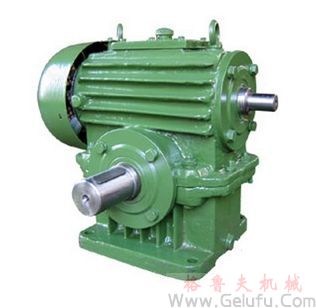

WHS蜗轮减速机产品特点JB2318-79

本系列减速机符合部颁标准JB2318—79,圆弧圆柱蜗杆传动,也称为曲纹面圆柱蜗杆传动,齿形为凸凹面共轭的型式,其中蜗杆为凹面,蜗轮为凸面,蜗杆齿廓为圆弧形,代号为ZC蜗杆。
本产品具有承载能力大,传动效率高,输出扭矩大,工作平稳,寿命长,体积小等特点,广泛应用于冶金、矿山、起重、化工、建筑等行业,其工作环境为—40℃~+40℃。输入轴转数不大于1500转/分,高速轴可正反运转。
WHS蜗轮减速机型号说明及标记示例JB2318—79
种类
1、本机结构为单级,包括以下四种:
(1) WHT 通用型
(2) WHX 蜗杆在下型
(3) WHS 蜗杆在上型
(4) WHC 蜗杆在侧型
 2、中心矩A mm
本系列规定为42、65、80、100、120、125、150、160、180、200、210、250、280、300、320、360、400、420、450、500共十三种。
 3、公称传动比
本系列为8、10、12.5、16、20、25、31.5、40、50共九种。
 4、装配形式
用罗马数字Ⅰ、Ⅱ、Ⅲ……表示,带风扇的在后面加“F”
标记示例:
WH蜗轮减速机型号说明及标记示例
WHS120、WHS125、WHS150、WHS160、WHS180、WHS200、WHS210、WHS50、WHS280、WHS300、WHS320、WHS360、WHS400、WHS420、WHS120、WHS450、WHS500型圆弧圆柱蜗杆减速机安装尺寸JB2318—79
WHS120、WHS125、WHS150、WHS160、WHS180、WHS200、WHS210、WHS50、WHS280、WHS300、WHS320、WHS360、WHS400、WHS420、WHS120、WHS450、WHS500型圆弧圆柱蜗杆减速机安装尺寸JB2318—79
WHT、WHX、WHS、WHC型圆弧圆柱蜗杆减速机输入功率JB2318—79
WHT、WHX、WHS、WHC型圆弧圆柱蜗杆减速机输入功率JB2318—79
WHT、WHX、WHS、WHC型圆弧圆柱蜗杆减速机输出转矩JB2318—79
WHT、WHX、WHS、WHC型圆弧圆柱蜗杆减速机输出转矩JB2318—79
