SB双摆线针轮减速机资料

SB系列双摆线针轮减速机产品简介JB/T5561-1991

SB型双摆线针轮减速器(JB/T 5561-1991)是在摆线针轮减速器的基础上重新设计的一种传动装置,其特点:①采用一个针齿轮与一个内摆线轮和一个外摆线轮同时啮合,实现减速传动,省去了普通摆线针轮减速器必不可少的等角速W输出机构,传动原理见图6.39。②结构简单紧凑,整机零部件数比摆线针轮减速器减少20%~30%,制造工艺简化,成本低。③传动比i=-z3/2(z3为外摆线轮齿数),可以0.5进级。④效率高,单级传动整机效率达90%~96%。⑤多齿啮合,承载能力较高,运转平稳,噪声低。⑥偏心轴承受径向载荷大,但其尺寸无ω机构的限制,可选用较大规格的轴承,以保证轴承寿命。适用于冶金、矿山、建才、化工、轻工、纺织、能源、水泥等行业。

工作条件:最高转速为1500工作环境温度为-40~45℃,低于0℃时应采取预热润滑油措施。
SB系列双摆线针轮减速机型号说明及标记示例JB/T5561-1991
SB系列双摆线针轮减速机型号说明及标记示例JB/T5561-1991
SB120、SB150、SB180、SB220、SB270、SB330、SB390、SB450、双摆线针轮减速机外形及安装尺寸JB/T5561-1991
SB型减速器结构见下图
SB型减速机

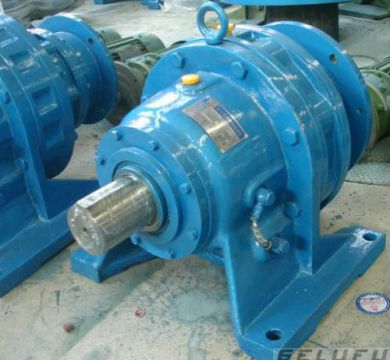

SB型减速机外形见下图
SB型减速器外形见下图
SB120、SB150、SB180、SB220、SB270、SB330、SB390、SB450、双摆线针轮减速机输出转矩JB/T5561-1991
SB120、SB150、SB180、SB220、SB270、SB330、SB390、SB450、双摆线针轮减速机输出转矩JB/T5561-1991
SB120、SB150、SB180、SB220、SB270、SB330、SB390、SB450、双摆线针轮减速机输入功率JB/T5561-1991
SB120、SB150、SB180、SB220、SB270、SB330、SB390、SB450、双摆线针轮减速机输入功率JB/T5561-1991
