Page 6 - LAP电动推杆尺寸|LBP电动推杆尺寸|LAM电动推杆尺寸

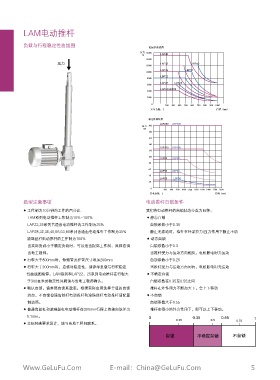

LAM电动推杆 稳定性曲线图
LAP200 LBP200
压力
负载与行程稳定性曲线图 kN
稳定性曲线图
压力 LAP40
N

压力 LAP35 LBP40 LAP120 LBP120

LAP32 LBP35

LAP80 LBP80
LBP32

LAP28 LBP28

LAP25/LBP25 LAP63 LBP63

LAP56 LBP56

安全系数：3 行程（mm） 安全系数：3 行程（mm）
稳定性曲线图
LAP200 LBP200
压力
kN
稳定性曲线图
压力
N LAP40

LAP35 LBP40 LAP120 LBP120

LAP32 LBP35

LAP80 LBP80
LBP32

LAP28 LBP28

LAP25/LBP25 LAP63 LBP63

LAP56 LBP56

安全系数：3 行程（mm） 安全系数：3 行程（mm）
选型注意事项 电动推杆自锁条件
◆ 工作制为10分钟内工作的百分比 我们将电动推杆的自锁状态分类为四种：
LAM系列电动推杆工作制为10%-100% ◆ 静态自锁
LAP22,25系列普通齿电动推杆的工作制为25% 自锁系数小于0.35
LAP28,32,35,40,56,63,80系列普通齿电动推杆工作制为30% 静止无振动时，推杆在外部拉力/压力作用下静止不动
滚珠丝杠电动推杆的工作制为100% ◆ 动态自锁
当实际负载小于额定负载时，可以适当提高工作制，具体咨询 自锁系数小于0.3
当地工程师。 当推杆受力与运动方向相反，电机断电时无运动
◆ 行程大于800mm时，伸缩管及护管尺寸增加200mm 自锁系数小于0.25
◆ 行程大于300mm时，应核对稳定性，请参考负载与行程稳定 当推杆受力与运动方向同向，电机断电时无运动
性曲线图验算。LAM系列和LAP22，25系列电动推杆在行程大 ◆ 不确定自锁
于300毫米时稳定性问题请与当地工程师确认。 自锁系数在0.35至0.55之间
◆ 确认自锁，请参照自锁系数表，根据实际应用选择合适的自锁 推杆在外作用力不断加大下，会上下移动
状态，不自锁普通齿丝杠电动推杆和滚珠丝杠电动推杆请配置 ◆ 不自锁
制动器。 自锁系数大于0.55
◆ 普通齿丝杠和滚珠丝杠电动推杆在300mm行程上的轴向误差为 推杆在很小的外力作用下，即可以上下移动。
0.1mm。
◆ 非标特殊要求设计，请与当地工程师联系。
