产品展示

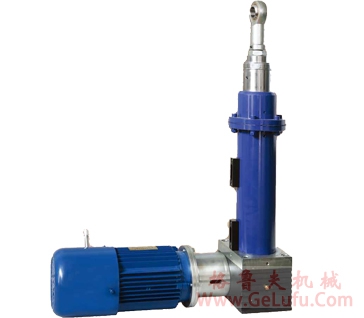

SC丝杠电动推杆

产品编号:GLF20191214004310698
产品简述:格鲁夫公司推出全新系列SCB/SCA系列升降机推杆,对于重型载荷的直线运动提供了全新的成熟解决方案。将螺旋升降机/推杆/电机/减速电机等附件模块化有机组合在一起,实现工业领域的重载提升横移运动,同时高密封的防护等级更适应在恶劣的工作环境中正常工作,是替代液压缸减少环境污染,节约能源,减少维护成本的高性价比方案。多个升降机推杆同步升降,使用单电机驱动2-18个升降机推杆同步升降,可实现绝对同步,同步精度可至0.1mm,控制简单,可靠性高。格鲁夫公司提供成套升降系统方案设计,同时提供成套升降系统。

相册

产品介绍

SCB/SCA系列升降机推杆简介:

格鲁夫公司推出全新系列SCB/SCA系列升降机推杆,对于重型载荷的直线运动提供了全新的成熟解决方案。将螺旋升降机/推杆/电机/减速电机等附件模块化有机组合在一起,实现工业领域的重载提升横移运动,同时高密封的防护等级更适应在恶劣的工作环境中正常工作,是替代液压缸减少环境污染,节约能源,减少维护成本的高性价比方案。多个升降机推杆同步升降,使用单电机驱动2-18个升降机推杆同步升降,可实现绝对同步,同步精度可至0.1mm,控制简单,可靠性高。格鲁夫公司提供成套升降系统方案设计,同时提供成套升降系统。

升降机推杆分为滚珠丝杠升降机推杆SCB系列和普通丝杠升降机推杆SCA系列。推拉载荷从2吨至20吨共分为5个系列:2吨,5吨,8吨,10吨,20吨; 高速度可以达到100mm/s。行程可以做到2.5米。可以承受推力和拉力。工作制可以达到50%。升降机推杆可以与减速电机或者交流电机一体化设计,实现不同的提升速度

升降机推杆特点:

◆推力范围:2吨-20吨

◆独特的球墨铸铁凹槽外壳,提高机械性能

◆特殊精密导向轴承设计,大幅度提高升降机推杆稳定性,提高

侧向力承受能力

◆内含防转轴承,防止推杆自转

◆蜗轮蜗杆特有自锁功能,保证设备安全

◆双层密封防止灰尘和污垢进入缸体,防护等级可以达到

IP55,IP56,可在复杂恶劣的环境下长期正常工作

◆精确位置控制,控制精度达到0.1mm

◆高刚性,抗冲击力

◆超长寿命,操作维护简单,噪音低



◆可实现多推杆同步升降,性价比高

升降机推杆模块化组合图



升降机推杆的同步应用

格鲁夫公司提供成套升降系统方案设计及全套系统组件。系统组件包含:升降机推杆、减速电机、电机、换向器、传动轴,联轴器、制动器、离合器等。只要客户提供具体的技术要求总负载推力,速度,行程及尺寸要求,格鲁夫工程师将提供详细的计算过程,系统组件的选配,及CAD总装图。



两台升降机推杆同步升降



型号标注


减速机在线样本
