通过计算选用合适的丝杆升降机教程

Www.Gelufu.Com 格鲁夫机械 2015-10-28 22:40:03  点击:

丝杆升降机在选型中很多设计师会根据型号想当然的选择吨位,然而实际运用中丝杆升降机不能根据标准去选择型号,那么丝杆升降机在实际使用中要如何选择合适的型号呢,丝杆升降机在组合2台联动的丝杆升降平台以及4台,8台,16台等多种升降平台时应该如何选型呢?我公司根据多年项目经验结合升降机选型手册总结了如何选择丝杆升降机型号及如何通过公式来验证我们在项目中所选择的丝杆升降机型号是否正确,该方案适用于SWL,JWM,JWB,GLFSL,GLFSJ,SJ,MA,SJB等系列的梯形丝杆升降机和滚珠丝杆升降机的选型中,方案仅供参考如需我公司帮助选型请致电0312-6784766或者发电子邮件。

丝杆升降机型号的确定:

   计算总机的当量载荷Ws(N)

Ws= 大载荷Wmax X使用系数fs(N)

使用系数(fs)表:

载荷性质

使用举例

使用系数(fs)

无冲击载荷负荷惯性小

开关、阀门传送

带切换装置

1.0 1.3

轻微冲击载荷

各种移动装置



1.3 1.5

负荷惯性中等

升降各种丝杆升降机

大冲击振动载

荷负荷惯性大

用台车搬运东西保持

压延滚轮的位置

1.5 3.0

   计算单台丝杆升降机的当量载荷

连动系数(fd):

连动台数

2

3

4

5〜8

使用系数

0.95

0.9

0.85

0.8

     暂定丝杆升降机型号:

充分考虑载重,速度,行程,效率,驱动源后暂时选定型号。

     行程校核:

选择的行程在使用行程上留有余量,同时充分考虑输出丝杆有无防尘伸缩罩、丝杆轴运动惯性、各种 顶端输出部件等。

     丝杆稳定性校核:

当丝杆承受轴向压缩载荷时,请对其进行稳定性校验,具体请参照稳定性校验计算,如超过其临界载 荷值请提髙型号后再计算。

     输入功率校核:

负载所需输入功率与许容 大输入功率相比较,如果超过请提高型号或降低丝杆轴转速再计算。

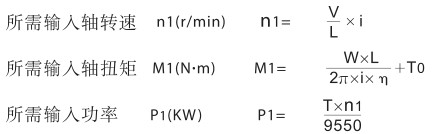

负载所需输入功率计算:



V:丝杆升降机丝杆轴(活动螺母)升降速度mm/min      L:丝杆螺距(m)         i:减速比  Π: 圆周率

W:单台丝杆升降机当量载荷N n:丝杆升降机的综合效率       TO:空载扭矩(N-m)

(LinTO参照基本参数表)

     其它校核项目:

(1)    当所选类型为活动螺母类型时,请对丝杆轴转速进行校验。

(2)    当有横向载荷时,请外加导向器。

(3)    当丝杆升降机传动配置为串联时(即同一轴线配置了两个或以上数量的丝杆升降机)如图须对各丝杆升降机输入轴端进行强度校核。



MA:为丝杆升降机A的所需输入扭矩

MB:为丝杆升降机B的所需输入扭矩

电机必须的扭矩M1=MA+MB<丝杆升降机容许输入轴扭矩

     输出顶端及附加部件的确认:

根据使用条件、灰尘的多少来选择防尘伸缩罩。

根据输出顶端的联接方式来选择各顶端输出部件以及其它(如计数器等)

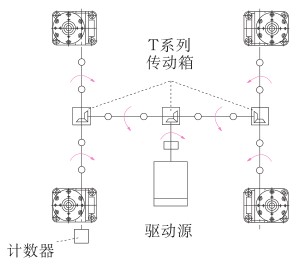

四台联动丝杆丝杆升降机组合升降平台例题:

4台连动押上用,结构如下图所示的4台连动模式,工厂内保持常温,有少许灰尘,有横向负荷,在丝杆升降机侧面设置了 导向器,安装状态釆用底座固定,轴端釆用一固定一支撑,电源为三相380V/50HZ,使用频率为2/小时x 8小时。

1.       大轴向载荷:88 KN/4

2.       升降速度:10mm / s(600mm / min)

3.       使用行程:260mm



丝杆升降机型号确定:

  计算总机当量载荷(取使用系数为1.3)

   计算单台当量载荷W

③暂定型号:

考虑速度、效率、驱动源、载重后暂定选择JWB050USH(参照基本参数表)

     行程校核:

使用行程为260mm,充分考虑余量后选定行程为300mm(参照JWB050US尺寸表)

   丝杆稳定性校核:

因为施加压缩载荷,所以按照丝杆稳定性校验计算公式进行校核,再根据JWB050US尺寸图得出L=637取安全系数=4

     输入功率校核:

(1)     所需输入功率计算:

(2)     参照基本参数表,Pmax=2.2kW>P……ok

丝杆稳定性的校验:

丝杆升降机丝杆临界稳定载荷通过以下公式计算:

PcR=fmx(f)

确保 PCR>WXSF(SF=4)

PCR:临界载荷N

d:丝杆底径mm(参照基本参数表) fm:长度系数

L:作用点间距离,mm(mL的数值选取请参照26页)

W:单台丝杆升降机当量载荷(N)

SF:安全系数(一般SF=4)

12.2容许丝杆轴转速

如为活动螺母选型时,清务必将丝杆轴转速控制在临界转数以下,若超出容许丝杆轴转速,请提高 型号再计算。(当丝杆升降机工作在速度为H速度、行程为机器的标准行程内各标准的行程见各型号的尺寸图) 当其输入轴转速在900r/min以上时,或者工作在超过本型号的标准行程使用,请务必要核对其转速。

nc:容许丝杆轴转速r/min      ns:丝杆轴回转速度r/min      fn:支撑系数(数值选取请参照26页) i:减速比

d:丝杆底径mm       m:输入轴回转速度r/min       L:支撑间距离mm(数值选取请参照26页图和实际尺寸)

请确保:nc>ns

计算举例:JWM200URH2000D在输入转速为1200r/min,轴端支撑下运转,校核:

备注:

JWH外形基本相同JWB,选型时另咨询。

UMDM型结构的基本尺寸与USDS的基本相同,选型时另咨询。

③为加防尘罩时尺寸。
