E蜗轮丝杆升降机配件及其图纸

Www.Gelufu.Com 格鲁夫机械 2015-10-05 17:38:35  点击:

3. 配件

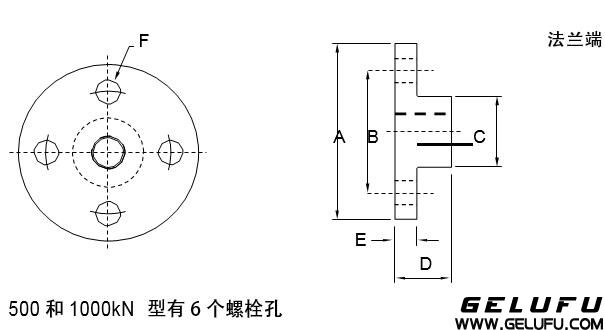

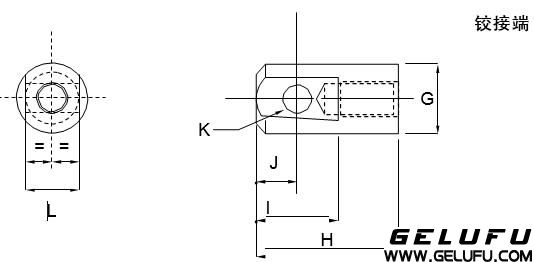

3.1       丝杆前端连接方式

载荷(kN)

5

10

25

50

100

200

300

500

1000

øA

65

80

100

150

150

170

240

280

380

B (PCD)

45

55

70

85

110

120

170

215

290

øC

25

30

40

50

65

75

110

150

200

D

21

24

31.5

36.5

42

58

67

92

127

E

8

10

12

16

20

25

30

35

75

øF

9

11

13.5

18

22

26

33

33

51

øG

25

30

40

50

65

75

110

150

200

H

56

63

79.5

91.5

120

143

167

217

297

I

30

36

46

60

66

80

120

150

210

J

15

18

23

30

33

40

60

75

105

øK

10

12

16

20

22

30

45

60

90

L

15

20

30

35

40

50

80

110

140

PCD = 截距直径

3.2       耳轴固定装置





载荷(kN)

5

10

25

50

100

A

114

175

160

200

270

B

114

135

120

160

200

C

57

67.5

60

80

100

D

60

80

165

205

225

E

-

-

135

170

180

F

30

40

50

57.5

52.5

G

110

130

110

150

190

H

85

100

80

115

145

øJ (h6)

15

20

25

35

45

K

20

25

30

40

50

L

10

12.5

15

20

25

øM

50

58

72

95

130

N

M8 (2)

M10 (2)

M12 (4)

M16 (4)

M20 (4)

重量(kg)

1.24

2.27

3.27

8.9

15.57

使用螺栓耳轴固定在螺旋升降机底板上. 可根据要求提供其它尺寸产品.

3.3       电动机适配器

25kN300kN螺旋升降机配备标准适配器标准配置IEC基座。 可根据要求提供NEMA基座

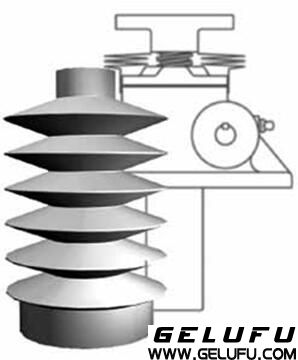

3.4       防尘罩

3.5       公制双头铰接螺旋升降机
