KWO型锥面包络圆柱蜗杆减速机的外形安装尺寸图和装配型式

Www.Gelufu.Com 格鲁夫机械 2015-06-19 09:01:43  点击:

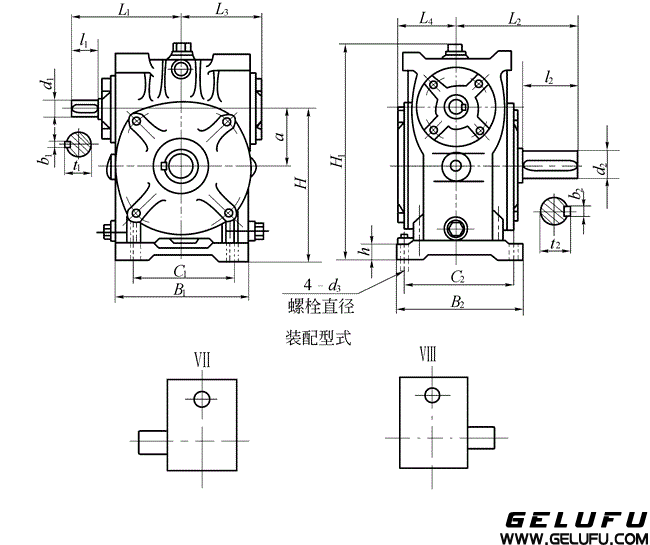

KWO32、KWO40、KWO50、KWO63、KWO80、KWO100、型锥面包络圆柱蜗杆减速机外形安装尺寸装配型式Ⅶ—ⅧJB/T 5559-91

KWO型锥面包络圆柱蜗杆减速器的外形安装尺寸和装配型式

KWO减速器外形、安装尺寸装配型式            (mm)
a
B1
B2
C1
C2
h
H
H1
d3
d1
l1
b1
KWO32
32
97
88
75
75
10
90
126
M5
12j6
25
4
KWO40
40
110
98
85
82
12
112
156
M6
14j6
25
5
KWO50
50
130
120
100
100
15
132
189
M8
16j6
28
5
KWO63
63
146
140
115
120
16
160
221
M10
18j6
28
6
KWO80
80
175
170
140
145
20
200
270
M12
22j6
36
6
KWO100
100
210
200
170
170
24
250
339
M12
24j6
36
8

t1
L1
d2
l2
b2
t2
L2
L3
L4
质量(kg)
(不含油)
KWO32
13.5
78
16j6
28
5
18
80
43
3.8
KWO40
16
84
20j6
36
6
22.5
95
49
7.5
KWO50
18
98
22j6
36
8
24.5
105
57
10
KWO63
20.5
118
30j6
58
8
33
136
86
65
17
KWO80
24.5
146
38k6
58
10
41
158
105
84
29.5
KWO100
27
165
40k6
82
12
43
190
123
95
47

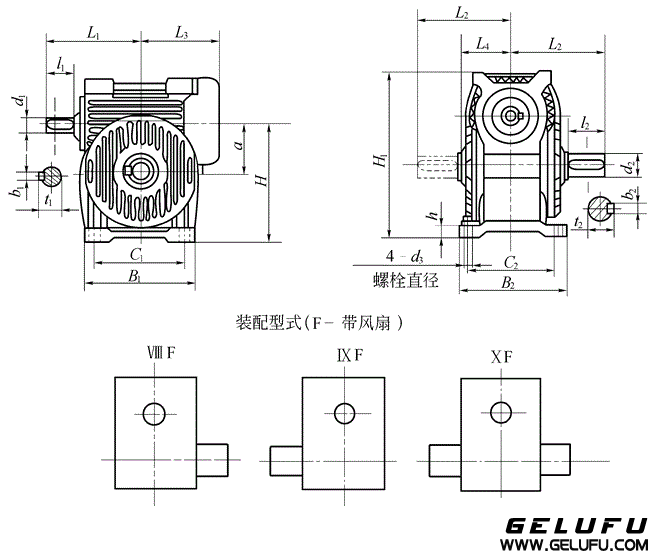

KWO125、KWO160、KWO180、KWO200、KWO225、KWO250、型锥面包络圆柱蜗杆减速机外形安装尺寸装配型式ⅧF—ⅩFJB/T 5559-91


KWO型锥面包络圆柱蜗杆减速器的外形安装尺寸和装配型式

 KWO减速器外形、安装尺寸装配型式            mm)



a
B1
B2
C1
C2
h
H
H1
d3
d1
l1
b1
KWO125
125
270
245
220
210
32
315
424
M16
32 k6
58
10
KWO160
160
325
295
270
255
40
385
525
M16
42k6
82
12
KWO180
180
368
325
290
280
45
435
595
M20
45k6
82
14
KWO200
200
410
325
315
295
45
475
645
M20
48k6
82
14
KWO225
225
450
380
350
325
55
530
720
M24
48k6
82
14
KWO250
250
500
415
435
355
65
600
800
M24
55m6
82
16

t1
L1
d2
l2
b2
t2
L2
L3
L4
质量(kg)
(不含油)
KWO125
35
218
55m6
82
16
59
215
202
125
75
KWO160
45
276
65m6
105
18
69
266
242
155
138
KWO180
48.5
300
75m6
105
20
79.5
280
267
167
192
KWO200
51.5
324
80m6
130
22
85
321
299
185
264
KWO225
51.5
342
90m6
130
25
95
337
320
198
330
KWO250
59
374
100m6
165
28
106
390
343
219
450
