8000系列摆线针轮减速机简介选型

Www.Gelufu.Com 格鲁夫机械 2015-06-18 10:52:09  点击:

8000系列摆线针轮减速机产品特点

行星摆线减速机是一种应用行星传动原理,采用摆线针轮啮合,设计 、结构新颖的减 速机构。这种减速机在绝大多数情况下已替代两级、三级普通圆柱齿轮减速机及圆柱蜗杆减速机,在军工、航天、冶金、矿山、石油、化工、船舶、轻工、食品、纺 织、印染、制药、橡胶、塑料、及起重运输等方面得到日益广泛的应用。

    产品特点
    1.传动比大。一级减速时传动比为1/6--1/87。两级减速时传动比为1/99--1/7569;三级传动时传动比为1/5841--1/658503。另外根据需要还可以采用多级组合,速比达到指定大。
    2.传动效率高。由于啮合部位采用了滚动啮合,一般一级传动效率为90%--95%。
    3.结构紧凑,体积小,重量轻。体积和普通圆柱齿轮减速机相比可减小2/1--2/3。
    4.故障少,寿命长。主要传动啮合件使用轴承钢磨削制造,因此机械性能与耐磨性能均佳,又因其为滚动摩擦,因而故障少,寿命长。
    5.运转平稳可靠。因传动过程中为多齿啮合,所以使之运转平稳可靠,噪声低。
    6.拆装方便,容易维修。
    7.过载能力强,耐冲击,惯性力矩小,适用于起动频繁和正反转运转的特点。

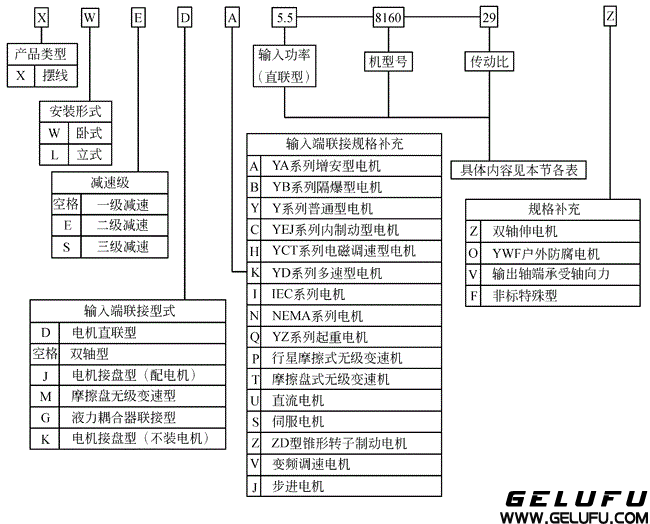

8000系列摆线针轮减速机标记方法及其使用条件

8000系列摆线针轮减速机标记方法及其使用条件

(2)使用条件

1)适用于连续工作制,允许正、反向运转。

2)输出轴及输入轴轴伸上的键按GB/T1096普通平键型式及尺寸。

3)卧式双轴型减速器输出轴应处于水平位置工作,必须倾斜使用时请与制造厂联系。

4)立式减速器输出轴应垂直向下使用,8155以下机型号为油脂润滑,可以水平使用。

5)润滑方式下表。

机型号
机型号
8075~8155
润滑脂
8075A~8145C
润滑脂
8160~8185
油浴式
柱塞泵
8160A~8227A
油浴式
齿轮泵
8190~8275
齿轮泵
6)润滑油使用环境温度为-10~50°C,若超出温度范围,请与制造厂联系。
单级摆线针轮减速机型号对照表
单级摆线减速机机型对照表
天减 X0 X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12
8000系列 8075 8095 8105
8115
8125
8130
8135
8145
8160
8165
8170
8175
8180
8185
8190
8195

B一机部 (B85) (B100) (B120) B15 B18 B22 BB27   B33 B39 B45 B55 B65
B上变厂     B12 B15 B18 B22 BB27   B33 B39 B45 B55
B化工部     0 1 2 3 4   5 6 7 8

双级摆线针轮型号对照表

双级摆线减速机机型对照表
X天减 00 20 42 53 63 74 84 85 95 106 117 128
B一机部     1812 2215 2715     3322 3922 4527 5527 6533
B上变厂     1812 2215 2715     3322 3922 4527 5527
B化工部     20 31 41   52 53 63 74 84
8000系列双级机表
8075DA (8075+8075) 8130DB (8130+8095) 8130DC (8130+8105) 8135DB (8135+8095)
8135DC (8135+8105) 8145DB (8145+8095) 8145DC (8145+8105) 8160DA (8160+8095)
8160DB (8160+8105) 8160DC (8160+8115) 8165DA (8165+8095) 8165DB (8165+8105)
8165DC (8165+8115) 8170DA (8170+8095) 8170DB (8170+8105) 8170DC (8170+8115)
8175DA (8175+8095) 8175DB (8175+8105) 8170DC (8175+8115) 8180DB (8180+8135)
8185DB (8185+8135) 8190DB (8190+8135) 8195DB (8195+8135)
