B系列双级行星摆线针轮减速机安装尺寸图

Www.Gelufu.Com 格鲁夫机械 2015-06-18 10:16:01  点击:

BLE1512、 BLED1512、BLE1812、BLED1812、BLE2212、BLED2212、BLE2215、BLED2215、BLE2715、 BLED2715、BLE2718、BLED2718、BLE3318、BLED3318、BLE3322、BLED3322、BLE3922、 BLED3922、BLE4527、BLED4527、BLE5527、BLED5527上海变速机械厂标准行星摆线针轮减速机外形及安装尺寸

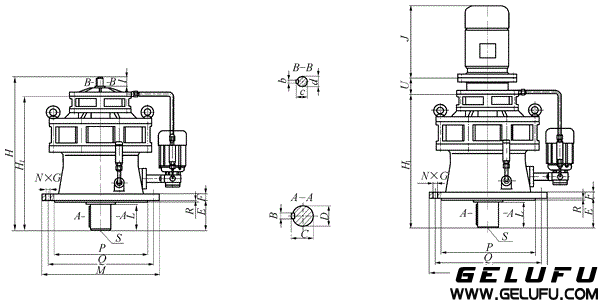

BLE、BLED(上海变速机械厂标准)行星摆线针轮减速机外形及安装尺寸



系列
安装尺寸
D2
L1
CF
D3
D4
P
E
M
n-d
D
e
b
h
s
D1
e1
b1
h1
B
1512
230
316
267
200
170
4
12
60
6-11
35
49
10
38.5
M10
15
22
5
17
1812
260
364
315
230
200
4
15
69
6-11
45
61
14
48.5
M10
15
22
5
17
2212
340
416
367
310
270
5
20
80
6-13
55
74
16
59
M10
15
22
5
17
2215
340
445
376
310
270
5
20
80
6-13
55
74
16
59
M10
18
35
6
20.5
2715
400
532
463
360
320
5
25
115
8-15
70
106
20
74.5
M12
18
35
6
20.5
2718
400
560
485
360
320
5
25
115
8-15
70
106
20
74.5
M12
22
40
6
24.5
3318
490
619
559
450
400
8
30
129
12-15
90
113
25
95
M12
22
40
6
24.5
3322
490
655
559
450
400
8
30
129
12-15
90
113
25
95
M13
30
55
8
33
3922
580
742
414
520
460
8
35
138
12-24
100
138
28
106
M20
30
55
8
33
4527
650
873
737
590
520
10
40
180
12-28
110
165
28
116
M20
35
62
10
38.5
5527
880
1075
963
800
680
10
45
215
12-35
130
200
32
137
M30
35
62
10
38.5

BWE1512、 BWED1512、BWE1812、BWED1812、BWE2212、BWED2212、BWE2215、BWED2215、BWE2715、 BWED2715、BWE2718、BWED2718、BWE3318、BWED3318、BWE3322、BWED3322、BWE3922、 BWED3922、BWE4527、BWED4527、BWE5527、BWED5527上海变速机械厂标准行星摆线针轮减速机外形及安装尺寸

BWE、BWED型上海变速机械厂标准行星摆线针轮减速机外形及安装尺寸

系列
安装尺寸
H
M
N
DC
A
LI
C
G
R
E
F
V
n-d
D
e
b
h
s
D1
e1
b1
h1
B
1512
250
160
250
220
267
316
120
118
18
120
210
50
4-13
35
56
15
38.5
M10
5
22
15
17
1812
306
230
290
240
315
364
140
125
20
180
240
60
4-15
45
71
15
48.5
M10
5
22
15
17
2212
355
280
350
300
367
416
160
163
20
220
290
75
4-17
55
81
15
59
M10
5
22
15
17
2215
355
280
350
300
376
445
160
163
20
220
290
75
4-17
55
81
18
59
M10
6
35
18
20.5
2715
425
380
400
340
463
532
200
204
25
320
240
80
4-21
70
113
18
74.5
M12
6
35
18
20.5
2718
425
380
400
340
485
560
200
204
25
320
340
80
4-21
70
113
22
74.5
M12
6
40
22
24.5
3318
495
440
470
400
544
619
240
160
30
380
420
80
4-22
90
119
22
95
M12
6
40
22
24.5
3322
495
440
470
400
599
655
240
160
30
380
420
80
4-22
90
119
30
95
M12
8
55
30
33
3922
605
520
560
500
646
742
280
201
35
440
500
90
4-26
100
138
30
106
M20
8
55
30
33
4527
684
600
690
570
737
873
325
245
45
500
630
105
6-28
110
165
35
116
M20
10
62
35
38.5
5527
878
810
880
700
963
1075
420
322
50
660
800
140
6-39
130
200
35
137
M30
10
62
35
38.5
