F平行軸斜齒輪減速機安裝圖示及選型方案

F減速機應用領域：

   F係列平行軸斜齒輪減速電機廣泛應用於汽車製造、啤酒飲料、輕工、化工、自動扶梯、自動化倉儲設備、木材及人造板機械、煙草機械、食品、冶金、建材、造紙、港口及環境技術等領域。

    特點：

    ——采用 化設計，體積小；

    ——平行輸出，節省空間；

    ——效率高達97%，輸出扭矩大，起動平穩；

    ——齒輪具有極高耐久強度，使用壽命長；

    ——可以正反運轉；

    ——能與多種電動機組合；

    ——與機械無級變速器組成無級調速電機；

    ——與變頻器相匹配，實現速度和扭矩的控製；

    分類：

    F係列平行軸斜齒輪減速電機根據尺寸，由小至大共分11種：F37、F47、F67、F77、F87、F97、F107、F127。

    F係列平行軸斜齒輪減速電機組合機型共分8種：F67S90、F77S90、F87S115、F107S140、F127S140、F107S180、F127S180。

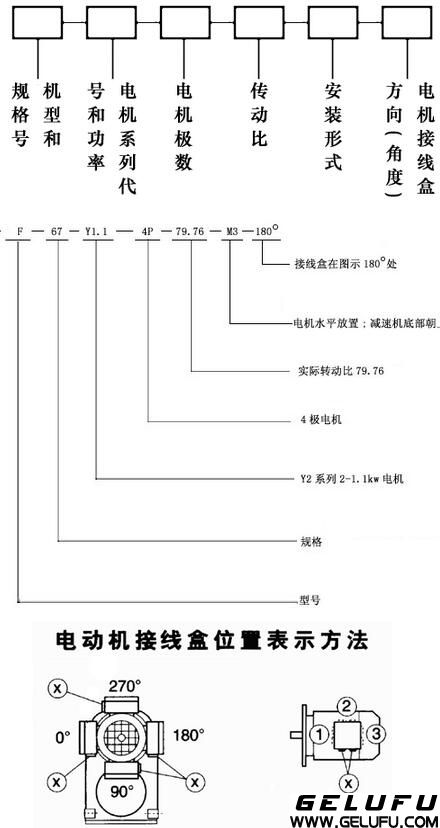

 F減速機結構型式說明

F減速機傳動比、功率：

    F係列平行軸斜齒輪減速電機，傳動比分級精細i=5.36—i=14526（組合機型）；詳見選型表。

    電動機功率0.12KW——90KW。

    安裝方式、輸出軸輸出形式：

    F係列平行軸斜齒輪減速機安裝方式：1.底腳安裝；2.法蘭安裝；3.扭力臂安裝（軸裝係列）；

    輸出軸形式：1.實心軸輸出；2.空心軸輸出。

    選型要點：

    選擇F係列斜齒輪減速電機的型號時，必須明確減速電機的使用係數f_B（見下表）、輸出轉速及電機功率。而使用係數f_B則綜合表達了工作母機的應用及工作狀況。如果要使減速機的齒輪經久耐用，那麼工作母機的實際使用係數f_BL（見下表）應小f_B使用係數選擇原則：f_BL<f_B

    f_B減速電機的 大允許使用係數

    f_BL工作母機的實際使用係數

    f_BL

    注：如果驅動情況複雜，在選擇f_B時請與我公司聯係。
