WQDX3系列部分回转型阀门减速机手动装置产品简介及尺寸

Www.Gelufu.Com 格鲁夫机械 2015-05-15 10:40:09  点击:

产品外形美观,是一种90°回转型手动驱动装置,适宜和于蝶阀球阀旋塞阀类型阀门手轮采用钢带焊接输出力矩大。产品本身带有锁便于野外安装时预防他人随意打开阀门箱体采用精铸,适用于出口阀门产品共用5种。





















WQDX3系列部分回转型阀门手动装置

技  术  参  数
型号
WQDX3—08
WQDX3—18
WQDX3—28
WQDX3—38
WQDX3—48
速比
50:1
72:1
68:1
275:1
664:1
输入力矩Nm
156
156
195
195
195
输出力矩Nm
1590
2808
4574
13580
44352
旋转行程
90°
90°
90°
90°
90°
限位调整
±5°
±5°
±5°
±5°
±5°
蝶阀参配DN
200-350
400-500
600-700
800-1000
1200-2000
球阀参配DN
100-150
200-250
300-350
400-500
600-1000

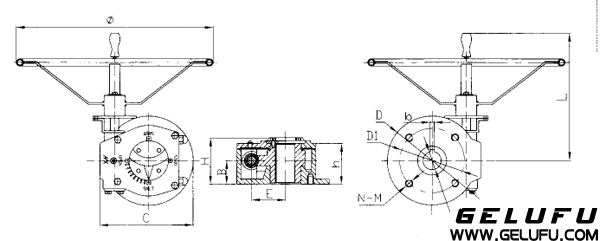

 连  接  尺  寸
连接法兰(D)
205
255
290
300
424
连接孔中心(D1)
165
225
250
254
356
孔数孔径(N—M)
4-M16
8-M16
8-M16
8-M16
8-M24
标准轴孔(d)
35
45
55
60
80
轴孔(dmin-max)
35-45
45-55
40-65
45-70
80-127
平键×条数(b)
10×1
14×1
16×1
18×1
22×1
安装高度(h)
90
92
94
140
165
手轮直径φ
460
460
600
600
600
外  形  尺  寸
B
54
54
54
77
87
C
215.5
254
315
415
528
E
77.5
90
126
138
230
H
106
107
111
162
165
L
336
500
500
645
753
重量Kg
17kg
23kg
37.5kg






关键词: 减速机 减速器 阀门
