QDX3-G系列部分回转型阀门手动装置外形及安装尺寸

Www.Gelufu.Com 格鲁夫机械 2015-05-15 09:46:11  点击:

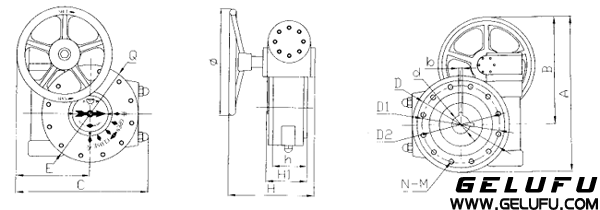

QDX3-G系列部分回转型阀门手动装置外形及安装尺寸
      该产品是一种90°回转型驱动装置,适用于球阀蝶阀旋塞阀类型阀门。特殊可输出360°转角产品共有12个型号。而且手轮方向朝上适用于管道阀门

QDX3-G系列部分回转型阀门手动装置

技  术  数  据
型 号
G 3#
G 4#
G 5#
G 6#
G 7#
G 8#
G 9#
G 10#
G 11#
G 12#
G 13#
G 14#
399:1
409:1
513:1
456:1
557:1
583:1
682:1
737:1
1950:1
2350:1
2650:1
2650:1
78
98
112
122
133
156
156
156
195
195
195
250
2334
3006
4309
4000
5480
5850
7020
18500
28500
34500
39000
50000
旋转行程
90°
90°
90°
90°
90°
90°
90°
90°
90°
90°
90°
90°
限位调整
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
蝶阀参配DN
125-150
200-250
300-350
400-450
500-600
700
800
900-1000
1100-1200
1400-1600
1800-2000
2400
球阀参配DN
80
100
150
200
250-300
350
400
500
600
800
1000
1200
连  接  尺  寸
连 接 法兰(D)
125
150
175
210
260
300
350
415
475
560
650
800
连接孔中心(D1)
102
125
140
165
200
254
298
356
406
483
590
720
70×3
85×3
100×4
130×5
160×5
200×5
230×5
260×5
300×8
370×8
490×8
600×8
4-M10
4-M12
4-M16
4-M20
8-M16
8-M16
8-M20
12-M20
12-M20
12-M22
12-M27
12-M30
24
30
36
40
50
60
80
90
110
130
160
200
轴孔(dmin-max)
22-26
28-32
35-38
38-48
45-58
55-70
75-85
90-100
98-120
115-145
160-180
200-250
平键×条数×90°(b)
8×1
10×1
12×1
12×2
16×2
18×2
22×2
28×2
28×2
32×2
32×2
36×2
安装高度(h)
62
68
75
105
110
120
120
150
180
195
205
250
240
280
320
320
350
400
500
500
600
600
600
600
外  型  尺  寸
G 3#
G 4#
G 5#
G 6#
G 7#
G 8#
G 9#
G 10#
G 11#
G 12#
G 13#
G 14#
A
305
350
400
500
525
590
710
790
940
1070
1320
1600
B
170
190
215
280
255
280
350
365
455
500
660
750
C
260
310
340
385
415
500
600
640
750
890
1080
1300
E
125
150
155
165
145
190
240
215
265
320
420
490
H
170
180
190
205
250
320
320
350
380
460
560
660
H1
68
85
95
125
130
155
160
180
210
240
240
340
150
180
220
250
300
340
410
480
590
690
840
1070
13 kg
20 kg
25 kg
45 kg
58 kg
90 kg
116 kg
195 kg
300 kg
600 kg
1000 kg
2000 kg
