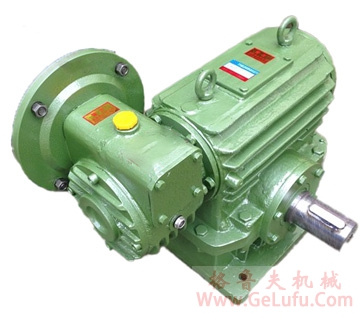

    CCWO蜗轮-蜗轮双级减速机

    产品名称:CCWO蜗轮-蜗轮双级减速机
    速比范围:1:112~1:3550
    安装方式:卧式安装
    功率范围:0.34kw~139kw
    扭矩范围:1150N.m~10000N.m
    手册下载:手册下载
    我要询价:我要询价

    相册

    产品介绍

    CCWO蜗轮-蜗轮双级减速机产品概述:

    ZC1型双级蜗杆齿轮-蜗杆减速机(JB/T7008-1993)由两类产品构成,其中ZC1型双级蜗杆减速机是由速比及规格不同的两级圆弧圆柱蜗杆传动组成;齿轮—蜗杆减速机是由高速级为圆柱齿轮传动、低速级为圆弧圆柱蜗杆传动的两级传动组成。按低速级蜗杆置向不同可分为:蜗杆下置式、蜗杆侧置式、蜗杆上置式三种结构形式。具有承载能力高、传动效率高、传动比大、结构紧凑等特点,主要适用于冶金、矿山、起重、运输、化工、建筑、建材、轻工等行业。工作条件:输入轴转速不超过1500r/min;工作环境温度为—40~40℃,当工作环境温度低于0℃时,启动前润滑油必须加热到0℃以上,或采用低凝固点的润滑油;减速机可正、反向运转。

    (一)型号与标记

    1.型号

    (1)CCWU型—低速级蜗杆在蜗轮之下的双级蜗杆减速机

    (2)CCWS型—低速级蜗杆在蜗轮之侧的双级蜗杆减速机

    (3)CCWO型—低速级蜗杆在蜗轮之上的双级蜗杆减速机

    (4)GCWU型—低速级蜗杆在蜗轮之下的齿轮—蜗杆减速机

    (5)GCWS型—低速级蜗杆在蜗轮之侧的齿轮—蜗杆减速机

    (6)GCWO型—低速级蜗杆在蜗轮之上的齿轮—蜗杆减速机

    其中C—ZG型蜗杆;G—齿轮;W—蜗杆减速机;U—蜗杆下置式;S—蜗杆侧置式;O—蜗

    上置式。

    CCWO蜗轮-蜗轮双级减速机型号标示


    CCWO蜗轮-蜗轮双级减速机中心距:


    CCWO蜗轮-蜗轮双级减速机传动比:



    CCWO蜗轮-蜗轮双级减速机尺寸图:
