    CWS圆弧齿蜗轮蜗杆减速机

    产品名称:CWS圆弧齿蜗轮蜗杆减速机
    速比范围:5~63
    安装方式:立式安装
    功率范围:0.39~189
    扭矩范围:107~13500
    手册下载:手册下载
    我要询价:我要询价

    相册

    产品介绍

    CWS圆弧齿蜗轮蜗杆减速机简介:

            CW系列圆弧圆柱蜗杆减速机采用单级蜗杆减速传动,符合行业推荐性标准JB/T7935-95(原国标GB9147-88)。全系列共包括三种型号,16种中心距,12种速比。输入功率范围在0.39~189kw之间,输出扭距在107~13500N·m之间。

             圆弧圆柱蜗杆轴可正、反两个方向运输,输入转速不超过1500r/min,工作环境温度为-40~40摄氏度。当工作环境温度低于0摄氏度时,起动前润滑油必然加热到0摄氏度以上;当工作环境温度高于40摄氏度时,必须采取冷却措施。

            型号、中心距:CW系列减速器包括:CWU-蜗杆在蜗轮之下的圆弧圆柱蜗杆减速机;CWS-蜗杆在蜗轮之侧的圆弧圆柱蜗杆减速机;CWO-蜗杆在蜗轮之上的圆弧圆柱蜗杆减速机三种型号及a=63~500mm,16种中心距。

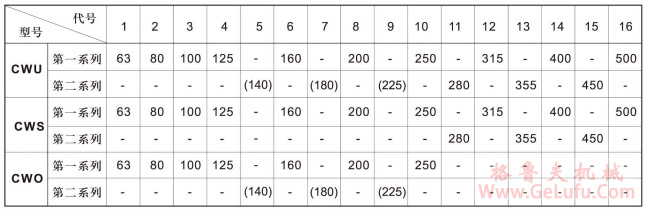

    CWS圆弧齿蜗轮蜗杆减速机中心距表:


    CWS圆弧齿蜗轮蜗杆减速机速比表:


    CWS圆弧齿蜗轮蜗杆减速机型号标示:

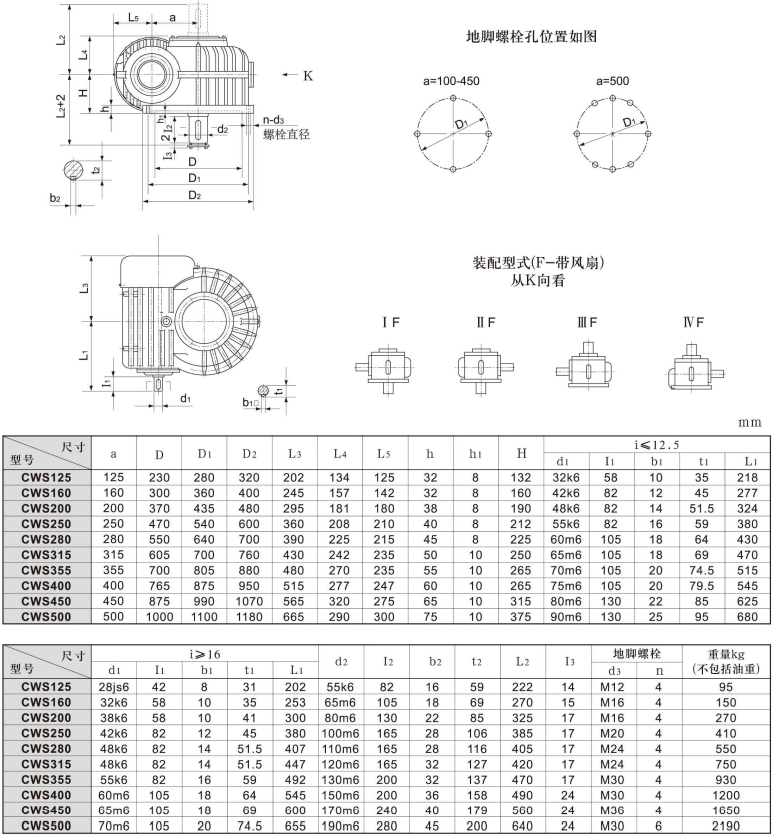

    CWS圆弧齿蜗轮蜗杆减速机安装尺寸图:
