丝杆升降机

JWB滚珠丝杆升降机选型资料

Www.Gelufu.Com 格鲁夫机械 2018-01-30 16:04:45  点击:

JW滚珠丝杆升降机概述


JW滚珠丝杆升降机概述

    一JWM型(梯形丝杆型)
    低速、低频率
    JWM型(梯形丝杆型)适用于低速、低频率的场合,主要构成部件为:精密梯形丝杆副与主精度蜗轮蜗杆副。
    1经济:
    结构紧凑、操作简单、保养方便。
    2低速、低频率:
    主要用于负荷大、低速与无需频繁工作的场所。
    3保持载重:梯形丝杆具有自动锁定功能,既使没有制动装置也可保持载重。
    *在受到较大振动,冲击载荷时,偶尔会使自锁功能失灵,此时则须外加制动装置。
    二JWB型(普通滚珠丝杆型)
    高速、高频率
    JWB型(普通滚珠丝杆型),适用于高速,高频率和高性能的装置中,主要构成部件为精密滚珠丝杆副与高精度蜗轮蜗杆副。
    1效率高:用滚动摩擦、提高了整机效率,只须很小的驱动源,就可以产生很大的推动力。
    2高速化:与梯形丝杆相比,速度有很大的提高,能轻松而高速地运转。
    3使用寿命长:采用高质量的滚珠丝杆,使其工作寿命提高3倍以上。
    注:①本身无自锁功能,需外加制动装置或选择带有制动的驱动源。
        ②JWH大螺距滚珠丝杆型另咨询。
    三机器装配形状、特点
    基本形式(US,DS)
    螺母转动丝杆上下移动,此为普通型升降机装配
       US:押上      DS:吊下
    *请根据载荷方向、安装方向来选择合适的升降机(押上或吊下)
    *丝杆轴在升降时,会产生旋转力,所以必须做好防止旋转措施。
    止旋构造(UM,DM)
       UM:押上    DM:吊下
    适用于顶端无连接下运转或因滑轮而卷拉着绳索等又不能实现防止旋转的情况
    请根据载荷方向、安装方向来选合适的升降机(UM或DM)
    活动螺母构造(UR,DR)
    一般情况下,升降机必须具有因丝杆轴的升降而产生的行程和丝杆罩所需的空间,若想在有限的空 间内增长行程时,使用此活动螺母构造非常适应(丝杆轴旋转,活动螺母移动)。丝杆轴顶端为圆柱形,所以在长行程时,在轴端采用支撑方式,可以得到很好的效果。
     UR:押上     DR:吊下
    请根据载荷方向,安装方向来选择合适的升降机(押上或吊下)



 注:选型和型号表示方法中,还需注明螺母的放置方向。

JW丝杠升降机型号表示方法


JW丝杠升降机型号表示方法

JWB滚珠丝杆升降机基本参数


JWB滚珠丝杆升降机基本参数一览表

JWB滚珠丝杆升降机基本参数
*减速机输入轴的容许扭矩。(连动运转时请确认)
**包括无负荷空转扭矩的数值。
JW丝杠升降机横向载荷对应的措施
JWM许用横向载荷Fr(N):
L(mm)
型号
002
005
010
025
050
100
150
200
300
500
750
1000
Fr(N)
100
83
128
318
570
2500
4010
4610
8210
38200
85300
73500
186200
200
42
64
159
290
1250
2010
2300
4110
23000
50400
56800
145000
300
28
43
106
190
830
1340
1540
2740
15300
33600
46100
104700
400
21
32
79
140
620
1000
1150
2050
11400
25200
39300
78500
500

27
64
110
500
800
920
1640
9100
20200
33900
62800
600

25
53
100
420
670
770
1370
7600
16800
29900
52300
700

23
51
90
360
570
660
1170
6500
14400
26700
44800
800

21
48
90
310
500
580
1030
5700
12600
24100
39200
900


45
90
280
450
510
910
5000
11200
22000
34800
1000


42
90
250
400
460
820
4500
10100
20200
31300

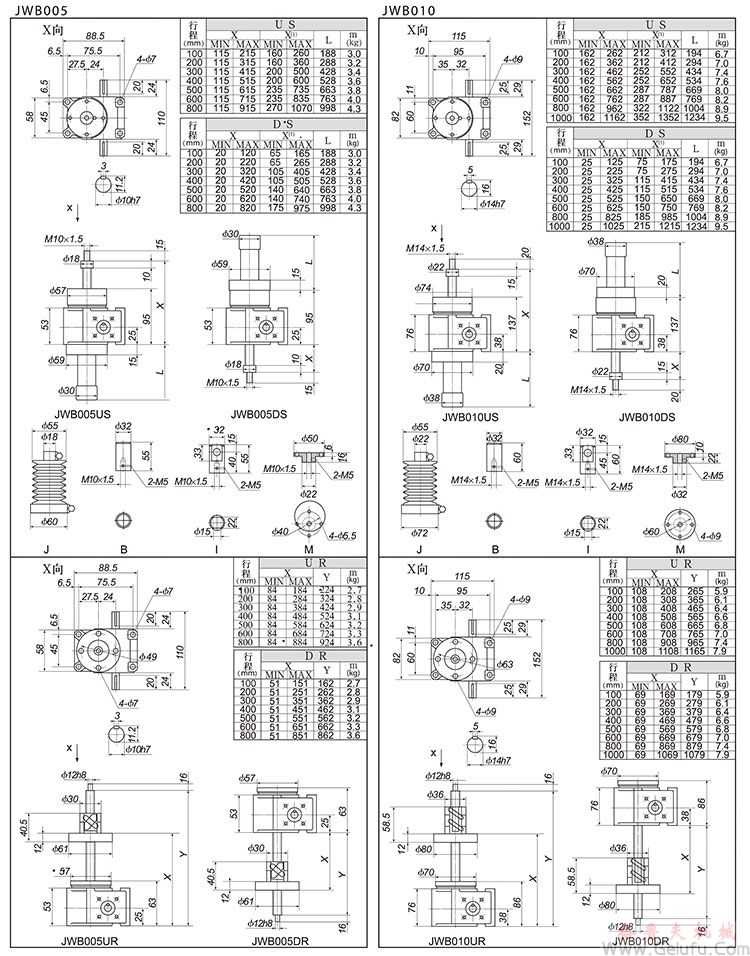

JWB002/005滚珠丝杠升降机外形尺寸表


JWB002/005滚珠丝杠升降机外形尺寸表

JWB050/010滚珠丝杠升降机外形尺寸表
JWB002/005滚珠丝杠升降机外形尺寸表

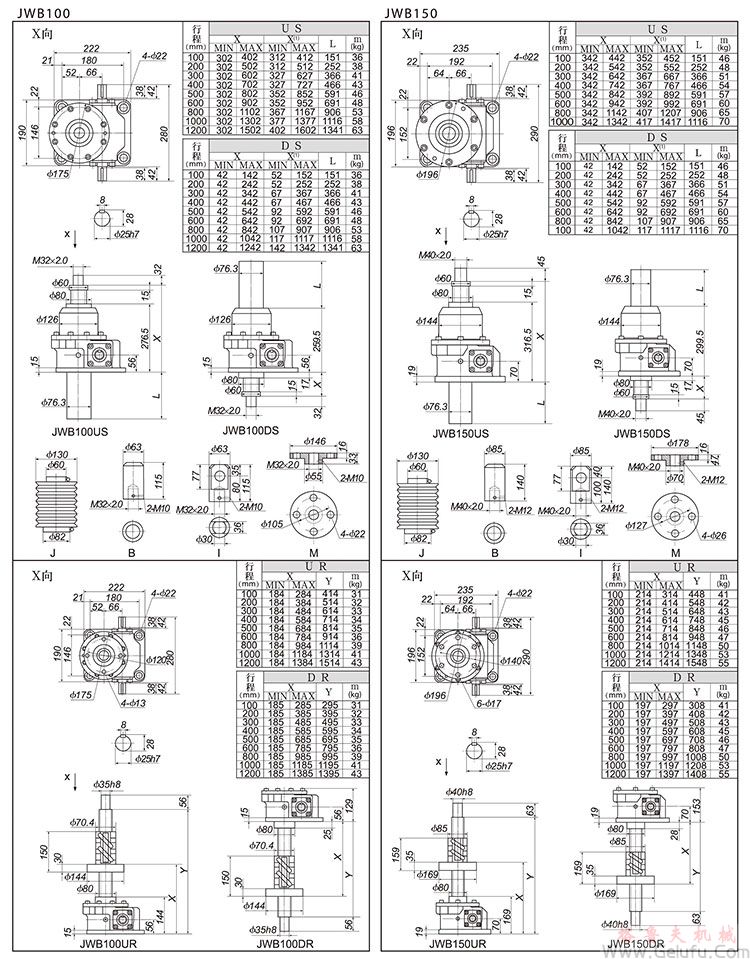

JWB150/200滚珠丝杠升降机外形尺寸表
JWB150/200滚珠丝杠升降机外形尺寸
JWB200/300滚珠丝杠升降机外形尺寸表
JWB300/500滚珠丝杠升降机外形尺寸表
JWB300/500滚珠丝杠升降机外形尺寸表
JWB300/500滚珠丝杠升降机外形尺寸表
JWB750/1000滚珠丝杠升降机外形尺寸表
JWB750/1000滚珠丝杠升降机外形尺寸表
JWB滚珠丝杠升降机附件

JW丝杠升降机附件
      支座安装广泛应用于开关装置、倾斜装置。
型号
A
B
C
D
E
F
002
75
60
15
64
12
25
005
75
60
15
64
12
25
010
75
60
15
86
15
35
025
100
75
20
115
20
45
050
105
75
25
158
25
58
100
145
100
40
201
30
76.3
150
155
105
50
224
44
76.3
200
173
110
63
244
50
89.1
      支架
JW丝杠升降机附件
      支座与支架配合,实现多方位升降。
型号
M
N
O
P
Q
R
S
T
U
V
W
X
002
130
100
12
100
118.5
2-φ12
15
15
28
30
15
005
130
100
12
100
118.5
2-φ12
15
15
28
30
15
010
180
130
15
150
178
2-φ18
15
25
40
45
17
025
180
130
15
150
178
2-φ18
20
25
40
45
30
050
200
150
15
170
200
2-φ18
25
25
40
45
35
100
280
220
22
240
290
4-φ22
40
159
30
70
70
55
150
360
280
27
300
360
4-φ33
50
195
40
85
85
70
200
400
320
30
380
450
4-φ33
63
210
40
90
90
75
      手轮盘:
JW丝杠升降机附件
      此件只适应于JWM型工作在冲击、振动不大的场合,请不要应用在JWB、JWH结构中。
      手动操作扭矩=所需输入扭矩/手轮操作盘半径
      尺寸表:
型号
NV80
NV100
NV200
NV280
NV450
HD
HL
HD
HL
HD
HL
HD
HL
HD
HL
JWM002
80
108
JWM005
80
108
JWM010
80
122
100
125
JWM025
100
140
200
198
JWM050
200
221
280
229
JWM100
280
242
450
295
JWM150
280
247
450
300
JWM200
450
304
      注:手轮为外购件,以定货时实物尺寸为准。
      双头输出:
JW丝杠升降机附件
      适用于开闭装置、反转装置。
