JP係列行星減速機類型說明

JP行星減速機類型:JP2N——二級行星齒輪傳動;JP2L——直交軸、二級行星齒輪傳動;JP2S——平行軸、二級行星齒輪傳動;JP2K——直叫軸、平行軸、二級行星齒輪傳動;JP32N——三級行星齒輪傳動;JP3S——平行軸、三級行星齒輪傳動;JP3K——直交軸、平行軸、三級行星齒輪傳動;
JP係列行星減速機型號表示方法
JP行星齒輪減速機型號標示
型號說明
上側說明
減速器類型:
JP係列行星減速器
JP係列行星減速器
行星傳動級數:
2二級傳動
3三級傳動

二級行星傳動
傳動結構形式:
N標準型
L帶直交軸傳動
S帶平行軸傳動
K帶直交軸、平行軸傳動


帶平行軸傳動
輸出軸形式:
AZ脹緊盤空心軸
AH漸開線花鍵空心軸
BS平鍵實心軸
BH漸開線花鍵實心軸


脹緊盤空心軸輸出
機座號:
9-36
12號機座號
傳動比:
公稱傳動比iN=80
安裝布置形式:
B500-B556 水平
V100-V130 立式(低速軸向下)
V300-V330 立式(低速軸向上)
安裝布置形式為B512
水平安裝輸入軸在右邊
帶直交軸傳動輸入軸旋轉方向
代號(麵對輸入軸方向看):
CW 順時針
CCW逆時針
其它省略
平行軸傳動省略

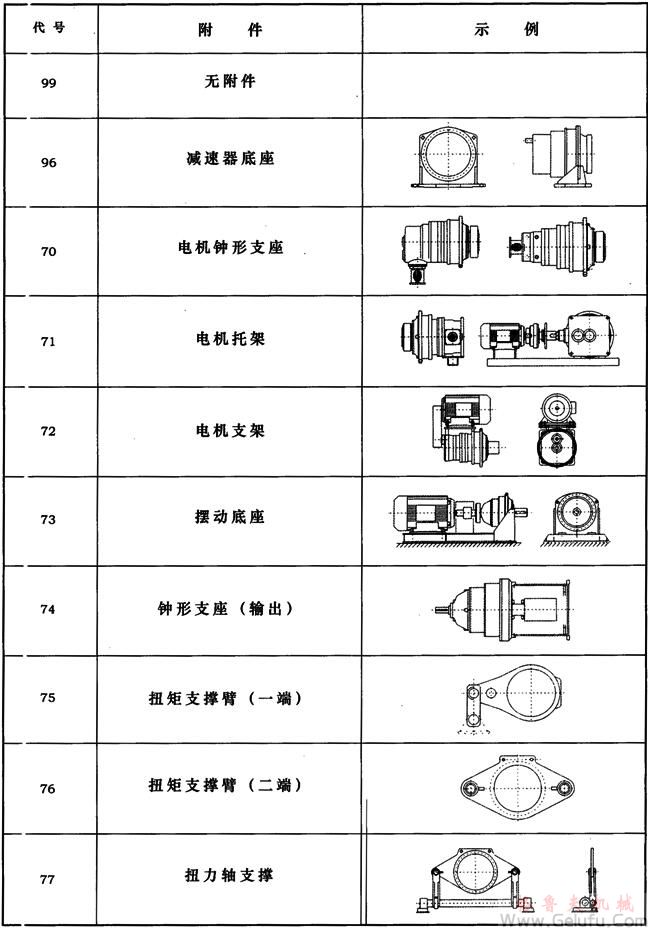

附件:
99 無附件
96減速器底座
70電機鍾型支座(輸入)
71電機托架
72電機支架
73擺動底座
74鍾形支座(輸入)
75扭矩支撐臂(一側)
76扭矩支撐臂(二側)
77扭力軸支撐
減速器底座
JP係列行星減速機要求和說明
JP係列行星減速器要求和說明
    1、為選擇合適的JP係列行星減速器請按樣本中的說細說明進行。
    2、提供行星減速器可以直接安裝,但不提供潤滑油。
    3、給出的加油量隻作為參考值,實際加油量應以油標的標記為準。
    4、減速器若未注明要求時一般為浸油潤滑。
    5、對於B521、B351安裝形式的全部規格和B511安裝形式的21號規格以上的減速器,為了潤滑軸入部分軸承需加油泵潤滑。
    6、對於V100/V300、V110/310、V120/V320、V130/330安裝形式的減速器,為了確保潤滑,必須相應提高油位,需加裝補償油箱。補償油箱可裝在減速器上也可裝在用戶主機上確定該項時請與廠家聯係。
    7、使用環境溫度低於0℃時潤滑油應預熱到0℃以上。環境溫度高於40℃以上時應采取隔熱和冷卻措施。使用場地應避開惡劣的環境比如:鹽水、含鹽的空氣、刺激性物質、灰塵、泥、落石成飛石、過重的壓力、強烈振動和衝擊載荷等。
    8、脹緊盤空心輸出軸減速器按標準提供脹緊盤,但不提供防護裝置。為防止發生事故,所有旋轉部位應按安全規定加罩防護。
    9、基礎螺栓的 低性能等級為8.8級,有水平墊板並進行防腐處理。
    10、樣本中的附圖隻屬範例,並不要求嚴格一致,所注尺寸可能有所變動。有關參數右能改進。
    11、所注重量僅為平均值,不要求嚴格一致。
    有關符號說明如下:
行星齒輪減速機,JP係列行星減速器要求和說明
JP係列行星減速機選型指南
減速器的承載能力受機械強度和熱平衡許用功率兩方麵的限製,選用減速器時必須通過這兩項功率核算。
    1)計算傳動比
    JP係列行星齒輪減速器
    式中:
    iS-要求的傳動比
    n1-輸入轉速(r/min)
    n2-輸出轉速(r/min)
    2)確定減速器的額定功率,應滿足:
    PB≥P2×f1×f2×f3×f4
    式中:
    PN-減速器額定功率(見額定功率表)
    P2-載荷功率(即工作機所需功率)
    f1-工作機係數(見表1)
    f2-原動機係數(見表2)
    f3-減速器安全係數(見表3)
    f4-啟動係數(見表4)
    3)校核量大扭矩,如峰值工作扭矩,起動扭矩或製動扭矩應滿足要求:
    JP係列行星齒輪減速器
    式中:
    TA-輸入軸 大扭矩,如峰值工作扭矩,起動扭矩,製動扭矩(N.m)
    fs-峰值扭矩係數(見表5)
    4)檢查輸出軸上是否允許有附加載荷。
    5)檢查實際傳動比i是否滿足要求。
    6)校核熱平衡功率
    減速器不帶輔助冷卻裝置。應滿足:
    P2≤PG1×f6×f15
    式中:
    PG1-減速器熱功率
    PG2-無輔助冷卻裝置時的熱功率
    (見熱功率表)
    f6-環境溫度係數(見表6)
    f15-功率利用率係數(見表7)
    例:膠帶輸送機用行星齒輪減速器
    電機功率       P1=75KW
    電機轉速       n1=1500r/min
    大起動轉矩   TA=950Nm
    輸送機轉矩     T2=10500Nm
    輸送機轉速     n2==6.6r/min
    每日工作12小時
    每小時起動次數8次
    每小時工作周期ED=60%
    工作環境溫度30℃
    安裝在大車間使用,水平布置,要求減速器脹緊盤空心軸出軸帶底座
    (1)計算傳動比:
    JP係列行星齒輪減速器
    則選減速器類型為:TP3N  iN=225
    (2)確定減速器規格
    輸送機功率:
    JP係列行星齒輪減速器
    =72.57KW
    額定功率應為:
    PN≥P2×f1×f2×f3×f4=72.57×1.3×1×1.3×1=122.64KW
    確定規格為17號PN=142KW>122.64KW
    (3)校核熱功率
    功率利用係數:
    JP係列行星齒輪減速器
    則功率利用係數:f15=0.83
    減速器不帶輔助冷卻裝置時:
    P2=72.57KW<PG=PG1×f6×f15=91×1×0.83=75.53KW
    滿足要求
    選用的減速器應為:
    JP3N-AZ-17-225-B500-96
JP係列行星減速機服務係數
表1                            工作機係數
工作機
日工作小時數
≤0.5h
0.5-10h
>10h
汙水
處理
濃縮器(中心傳動)
-
-
1.2
壓濾器
1.0
1.3
1.5
絮凝器
0.8
1.0
1.3
曝氣機
-
1.8
2.0
摟積設備
1.0
1.2
1.3
縱向、回轉組合接集裝置
1.0
1.3
1.5
預濃縮器
-
1.1
1.3
螺杆泵
-
1.3
1.5
水輪機
-
-
2.0
離心泵
1.0
1.2
1.3
1個活塞容積式泵
1.3
1.4
1.8
>1個活塞容積式泵
1.2
1.4
1.5
瓦泥機
鬥式運輸機
-
1.6
1.6
傾卸裝置
-
1.3
1.5
carteypillar行走機構
1.2
1.6
1.8
鬥輪式挖掘機(用於撿拾)
-
1.7
1.7
鬥輪式挖掘機(用於粗料)
-
2.2
2.2
切碎機
-
2.2
2.2
行走機構*

1.4
1.8
彎板機
-
1.0
1.0
化學
工業
擠壓機
-
-
1.6
調漿機
-
1.8
1.8
橡膠砑光機
-
1.5
1.5
冷卻圓筒
-
1.3
1.4
混料機,用均勻介質
1.0
1.3
1.4
混料機,用於非均勻介質
1.4
1.6
1.7
攪拌機,用於密度均勻介質
1.0
1.3
1.5
攪拌機,用於非均勻介質
1.2
1.4
1.6
攪拌機,用於不均勻氣體吸收
1.4
1.6
1.8
烘爐
1.0
1.3
1.5
離心機
1.0
1.2
1.3
金屬加工
設備
翻板機
1.0
1.0
1.2
推鋼機
1.0
1.2
1.2
繞線機
-
1.6
1.6
冷床橫移架
-
1.5
1.5
輥式矯直機
-
1.6
1.6
輥道(連續式)
-
1.5
1.5
輥道(間歇式)
-
2.0
2.0
可逆式軋鋼機
-
1.8
1.8
剪切機(連續式)*
-
1.5
1.5
剪切機(曲柄式)*
1.0
1.0
1.0
連鑄機驅動裝置
-
1.4
1.4
可逆式開坯機
-
2.5
2.5
可逆式板坯軋機
-
2.5
2.5
可逆式線材軋機
-
1.8
1.8
可逆式薄板軋機
-
2.0
2.0
可逆式中厚板軋機
-
1.8
1.8
輥縫調節驅動裝置
0.9
1.0
-
輸送
機械
鬥式輸送機
-
1.2
1.5
絞車
1.4
1.6
1.6
卷揚機

1.5
1.8
皮帶輸送機<150kw
1.0
1.2
1.3
皮帶輸送機≥150kw
1.1
1.3
1.5
貨用電梯*
-
1.2
1.5
客用電梯*

1.5
1.8
刮板式輸送機
-
1.2
1.5
自動扶梯

1.2
1.4
軌道行走機構
-
1.5
-
變頻裝置
-
1.8
2.0
往複式壓縮機
-
1.8
1.9
起重
機械
回轉機構
2.5
2.5
3.0
俯仰機構
2.5
2.5
3.0
行走機構
2.5
3.0
3.0
提升機構
2.5
2.5
3.0
轉臂式起重機
2.5
2.5
3.0
冷卻塔
冷卻塔風扇
-
-
2.0
風機(軸流和離心式)
-
1.4
1.5
蔗糖生產
甘蔗切碎機*
-
-
1.7
甘蔗碾磨機
-
-
1.7
甜菜糖生產
甜菜絞碎機
-
-
1.2
榨取機,機械製冷機,蒸煮機
-
-
1.4
甜菜清洗機
-
-
1.5
甜菜切碎機
-
-
1.5
造紙機械
各種類型**
-
1.8
2.0
碎漿機驅動裝置
2.0
2.0
2.0
離心式壓縮機
-
1.4
1.5
索道纜車
運貨索道
-
1.3
1.4
往返係統空中索道
-
1.6
1.8
T型杆升降機
-
1.3
1.4
連續索道
-
1.4
1.6
水泥工業
混凝土攪拌器
-
1.5
1.5
破碎機*
-
1.2
1.4
回轉窯
-
-
2.0
管式磨機
-
-
2.0
選扮機
-
1.6
1.6
輥壓機
-
-
2.0
表2                      原動機係數                                     f2
電機,液壓馬達,汽輪機
1.0
4-6缸活塞發動機
1.25
1-3缸活塞發動機
15
表3                     減速器安全係數                                  f3
重要性與安全要求
一般設備,減速器失效僅引起單機停產且易更換備件。
重要設備,減速器失效引起機組、生產線成全廠停產。
高度安全要求,減速器失效引起設備、人身事故。
f3
1.3-1.7
1.5-2.0
1.7-2.5
表4                                       起動係數                                      f4
每小時起動次數
1×f2×f3
1
1.25-1.75
2-2.75
≥3
f4
≤5
1
1
1
1
6-25
1.2
1.12
1.06
1
26-60
1.3
1.2
1.12
1.06
61-180
1.5
1.3
1.2
1.12
>180
1.7
1.5
1.3
1.2
表5                             峰值扭矩係數                               f5

每小時峰值負荷次數

1-5
6-30
31-100
>100
單向載荷
1.5
0.65
0.7
0.85
交變載荷
0.7
0.95
1.10
1.25
表6                        環境溫度係數                                   f6
不帶輔助冷卻裝置或僅帶冷卻風扇
環境溫度
每小時工作周期(ED)百分比%
100
80
60
40
20
10℃
1.14
1.20
1.32
1.54
2.04
20℃
1.00
1.06
1.16
1.35
1.79
30℃
0.87
0.93
1.00
1.18
1.56
40℃
0.71
0.75
0.82
0.96
1.27
50℃
0.55
0.58
0.64
0.74
0.98
表7                        功率利用率係數                              f15
30%
40%
50%
60%
70%
90%
90%
100%
0.66
0.77
0.83
0.90
0.90
0.95
1.0
1.0

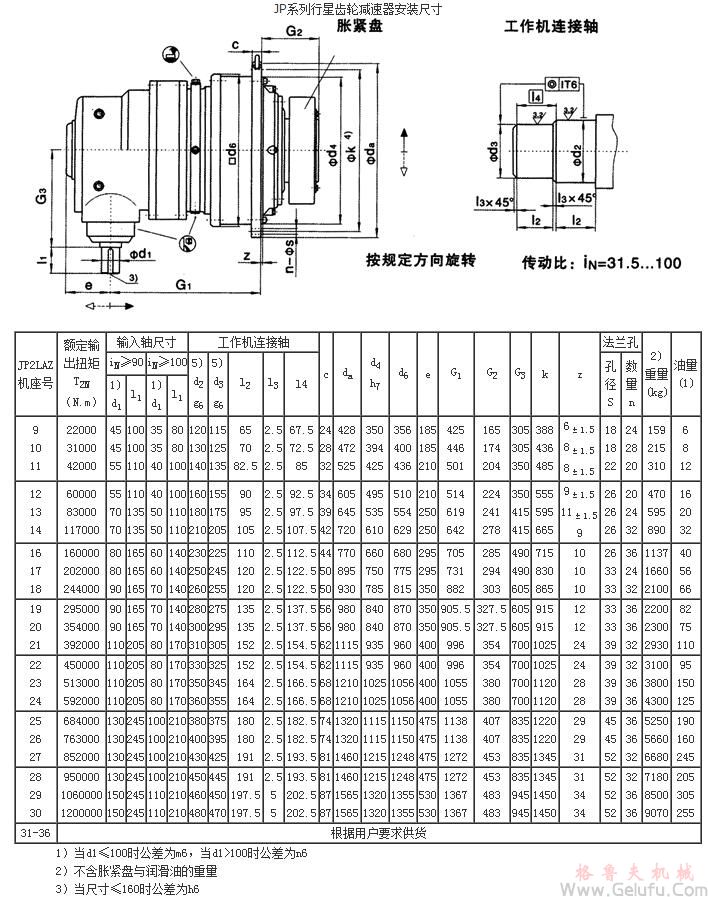

JP係列行星齒輪減速機安裝尺寸(型號:JP2NAZ 規格:9…36)
JP係列行星齒輪減速機安裝尺寸(型號:JP2NAZ 規格:9…36)
1)當d1≤100時公差為m6,當d1>100時公差為m6
2)不含脹緊盤與潤滑油的重量
3)當尺寸≤160時公差為h6
JP係列行星減速機額定功率及熱功率(型號:JP2N..規格:9…36)
JP係列行星減速機額定功率及熱功率(型號:JP2N..規格:9…36)
JP係列行星齒輪減速機安裝尺寸(型號:JP2LAZ規格:9..36)
JP係列行星齒輪減速機安裝尺寸(型號:JP2LAZ規格:9..36)
JP係列行星減速機額定功率及熱功率(型號:JP2L..規格:9..96)
額定功率 PN          (KW)
iN
n1
n2
規            格
r/min
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31.5
1500
1000
750
47.6
31.7
23.8
111
74
55
156
104
78
212
141
106
302
202
151
418
279
209
510
340
255
806
538
403
865
577
433
1230*
820
615
1487*
991
743
1517*
1011
758
1976*
1317*
988
2268*
1512*
1134

1724*
1293

1989*
1492

2298*
1724

2564*
1923

2863*
2147

2937*
2203


35.5
1500
1000
750
42.3
28.2
21.1
98
66
49
139
92
69
188
125
94
268
179
134
345
247
173
487
324
243
716
477
358
858
572
429
1091*
728
546
1319*
880
660
1504*
1003
752
1753*
1169
877
2013*
1342*
1006

1530*
1147

1712*
1284

2040*
1530

2275*
1706

2540*
1905

2833*
2124


40
1500
1000
750
37.5
25.0
18.8
87
58
44
123
82
62
167
111
83
238
159
119
306
204
153
432
288
216
635
423
318
802
535
401
969*
646
484
1171*
781
585
1405*
937
703
1556*
1037*
778
1786*
1191*
883

1358*
1018

1567*
1175

1810*
1358

2019*
1514

2255*
1691*

2514*
1885


45
1500
1000
750
33.3
22.2
16.7
78
52
39
109
73
55
148
99
74
212
141
106
293
195
146
413
275
206
565
376
282
713
475
356
861*
574
430
1041*
694
520
1249*
833
625
1383*
922*
692
1588*
1059*
794
1810*
1207*
905
2089*
1393*
1044

1609*
1207

1795
1346

2004*
1503

2235*
1676


1870


2117
50
1500
1000
750
30.0
20.0
15.0
70
47
35
98
66
49
133
89
67
191
127
95
264
176
132
372
248
186
508
339
254
641
428
321
775
517
387
937
625
468
1124
749
562
1245*
830
622
1429*
953
714
1629*
1086
815
1880*
1253
940

1448*
1086

1615*
1211

1804*
1353

2011*
1508


1683


1905
56
1500
1000
750
26.8
17.9
13.4
62
42
31
88
59
44
119
79
60
170
113
85
235
157
118
332
221
166
454
302
227
573
382
286
692
461
346
836
558
418
1004
669
502
1111*
741
556
1276*
851
638
1455*
970
727
1678*
1119
839

1293*
970

1442*
1082

1610*
1208

1796*
1347

2004*
1503

2268*
1701
63
1500
1000
750
23.8
15.9
11.9
55
37
28
78
52
39
106
71
53
151
101
76
209
139
105
295
197
147
403
269
202
509
339
255
615
410
307
734
496
372
892
595
446
988
659
494
1134
756
567
1293
862
646
1492
995
746
1724*
1149
862
1923*
1282
961
2147*
1432
1074
2394*
1596
1197

1781*
1336

2015*
1512
71
1500
1000
750
21.1
14.1
10.6
49
33
25
69
46
35
94
63
47
134
89
67
186
124
93
262
174
131
358
239
179
452
301
226
546
364
273
660
440
330
792
528
396
877
584
438
1006
671
503
1147
765
574
1324
883
662
1530
1020
765
1706
1138
853
1905
1270
953
2124
1416
1062

1580*
1185

1789*
1342
80
1500
1000
750
18.8
12.5
9.4
44
29
22
62
41
31
83
56
42
119
79
60
165
110
82
232
155
116
318
212
159
401
267
200
484
323
242
585
390
293
703
468
351
778
519
389
893
595
447
1018
679
509
1175
783
587
1358
905
679
1514
1010
757
1691
1127
845
1885
1257
943

1403*
1052

1588*
1191
90
1500
1000
750
16.7
11.1
8.3
39
26
19
55
36
27
74
49
37
106
71
53
146
98
73
206
138
103
282
188
141
356
238
178
430
287
215
520
347
260
625
416
312
692
461
346
794
529
397
905
603
453
1044
696
522
1207
804
603
1346
897
673
1503
1002
752
1676
1117
838
1870
1247
935
2117
1411
1059
100
1500
1000
750
15.0
10.0
7.5
35
23
17
49
33
25
67
44
33
95
64
48
132
88
66
186
124
93
254
169
127
321
214
160
387
258
194
468
312
234
562
375
281
622
415
311
714
476
357
815
543
407
940
627
470
1086
724
543
1211
808
606
1353
902
676
1508
1006
754
1683
1122
842
1905
1270
953
    *要求強製潤滑
熱   功   率 PG1          *)            (KW)
安裝類型
規           格
9
10
11
12
13
14
16
17
18
19/20
21/22
23/24
25/26
27/28
29/30
31-36
1)
狹小空間
14
18
22
29
34
46
52
64
70
83
99
121
141
169
200
根據
用戶
要求
供貨
2)
室內大廳
大車間
20
26
31
41
48
64
74
91
99
118
140
172
199
240
284
3)
室外
28
35
42
56
65
87
100
123
133
159
190
233
269
324
384
    *)用於水平安裝形式,其它安裝形式請與廠家聯係。
    1)風速≥0.5m/s
    2)風速≥1.4m/s
    3)風速≥3.7m/s
JP係列行星齒輪減速機安裝尺寸(型號:JP2SAZ 規格:9…36)


行星齒輪減速器,JP係列行星齒輪減速器安裝尺寸

JP2SAZ
機座號
額定輸
出扭矩
T2N
(N.m)
輸入軸
尺寸
工作機連接軸
c
da
d4
h7
d6
E
G1
G2
K
Z
法蘭孔
2)
重量
(kg)
(1)
1)
d1
l1
4)
d2
g6
4)
d3
g6
l2
l3
l4
S
n
9
10
11
22000
31000
42000
38
38
55
60
60
90
120
130
140
115
125
135
65
70
82.5
2.5
2.5
2.5
67.5
72.5
85.0
24
28
32
428
472
525
350
394
425
356
400
436
90
90
115
469
486
579
165
174
204
388
436
485
6±1.5
8±1.5
8±1.5
18
18
22
24
28
20
160
220
310
6
8
12
12
13
14
60000
83000
117000
55
70
70
90
120
120
160
180
210
155
175
205
90
95
105
2.5
2.5
2.5
92.5
97.5
107.5
34
39
42
605
645
720
495
535
610
510
554
629
115
140
140
593
714
737
224
241
278
555
595
665
9±1.5
11±1.5
9
26
26
26
20
24
32
470
600
900
16
20
32
16
17
18
160000
202000
244000
80
80
90
140
140
160
230
250
260
225
245
255
110
120
120
2.5
2.5
2.5
112.5
122.5
122.5
44
50
50
770
895
930
660
750
785
680
775
815
170
170
200
851
877
1006
285
294
303
715
830
865
10
10
10
26
33
33
36
24
32
1150
1650
1950
40
56
66
19
20
21
295000
354000
392000
90
90
100
160
160
180
280
300
310
275
295
305
135
135
452
2.5
2.5
2.5
137.5
137.5
154.5
56
56
62
980
980
1115
840
840
935
870
870
960
200
200
230
1029.5
1029.5
1076
327.5
327.5
354
915
915
1025
12
12
24
33
33
39
36
36
32
2400
2500
2900
82
75
110
22
23
24
450000
513000
592000
100
120
120
180
210
210
330
350
360
325
345
355
152
164
164
2.5
2.5
2.5
154.5
166.5
166.5
62
68
68
1115
1210
1210
935
1025
1025
960
1056
1056
230
265
265
1076
1175
1175
354
380
380
1025
1120
1120
24
28
28
39
39
39
32
36
36
3100
3800
4100
95
150
125
25
26
27
684000
763000
852000
130
130
140
210
210
240
380
400
430
375
395
425
180
180
191
2.5
2.5
2.5
182.5
182.5
193.5
74
74
81
1320
1320
1460
1115
1115
1215
1150
1150
1248
300
300
320
1291
1291
1429
407
407
453
1220
1220
1345
29
29
31
45
45
52
36
36
32
4950
5350
6800
190
160
245
28
29
30
950000
1060000
1200000
140
150
150
240
240
240
450
460
480
445
450
470
191
197.5
197.5
2.5
5
5
193.5
202.5
202.5
81
87
87
1460
1565
1565
1215
1320
1320
1248
1355
1355
320
360
360
1429
1507
1507
453
483
483
1345
1450
1450
31
34
34
52
52
52
32
36
36
7200
8500
9000
205
305
255
31
32
33
1330000
1500000
1680000
160
160
170
270
270
270
480
510
530
470
500
520
232
232
242
5
5
5
237.0
237.0
247.0
94
94
100
1665
1665
1755
1400
1400
1495
1443
1443
1536
400
400
400
1662
1662
1743
538
538
573
1545
1545
1635
36
36
36
62
62
62
32
32
36
10500
11200
12700
380
315
460
34
35
36
1920000
2240000
2600000
170
180
180
270
310
310
570
600
640
560
590
630
242
272
272
5
5
5
247.0
277.0
277.0
100
112
112
1755
1945
1945
1495
1685
1685
1536
1720
1720
400
442
442
1743
1960
1960
573
656
656
1635
1825
1825
36
40
40
62
62
62
36
40
40
13500
17800
18900
380
645
535
    1)當d1≤100時公差為m6,當d1>100時公差為n6
    2)不含脹緊盤與潤滑油的重量
    3)當尺寸≤160時公差為h6
JP係列行星減速機額定功率及熱功率(型號:JP2S規格:9..36)
額定功率   PN  (KW)
iN
n1
n2
規格
r/min
9
10
11
12
13
14
16
17
18
19
20
21
22
23
45
1500
1000
750
33.3
22.2
16.7
77
51
38
108
72
54
147
98
73
209
140
105
290
193
145
408
272
204
558
372
279
705
470
353
852
568
426
1030
686
515
1236
824
618
1368
912
684
1571
1047
785
1790
1194
895
50
1500
1000
750
30.0
20.0
15.0
69
46
35
97
65
49
132
88
66
188
126
94
261
174
130
368
245
184
503
335
251
635
423
317
766
511
383
927
618
463
1112
741
556
1231
821
616
1414
942
707
1611
1074
806
56
1500
1000
750
26.8
17.9
13.4
62
41
31
87
58
43
118
79
59
168
112
84
233
155
116
328
219
164
449
299
224
567
378
283
684
456
342
827
552
414
993
662
496
1099
733
550
1262
841
631
1439
959
719
63
1500
1000
750
23.8
15.9
11.9
55
37
27
77
52
39
105
70
52
150
100
75
207
138
103
292
194
146
399
266
199
504
336
252
608
406
304
735
490
368
883
588
441
977
651
489
1122
748
561
1279
853
639
71
1500
1000
750
21.1
14.1
10.6
49
32
24
69
46
34
93
62
46
133
88
66
184
122
92
259
173
129
354
236
177
447
298
223
540
360
270
653
435
326
783
522
395
867
578
434
995
664
498
1135
757
567
80
1500
1000
750
18.8
12.5
9.4
43
29
22
61
41
30
82
50
41
118
79
59
163
109
81
230
153
115
314
209
157
397
264
198
479
319
240
579
386
290
695
463
347
770
513
385
883
589
442
1007
671
504
90
1500
1000
750
16.7
11.1
8.3
38
26
19
54
36
27
73
49
37
105
70
52
145
97
72
204
136
102
279
186
140
353
235
176
426
284
213
515
343
257
618
412
309
684
456
342
785
524
393
895
597
448
100
1500
1000
750
15.0
10.0
7.5
35
23
17
49
32
24
66
44
33
94
63
47
130
87
65
184
123
92
251
168
126
317
212
159
383
255
192
463
309
232
556
371
278
616
410
308
707
471
353
806
537
403
112
1500
1000
750
13.4
8.9
6.7
31
21
15
43
29
22
59
39
29
84
56
42
116
78
58
164
109
82
224
150
112
283
189
142
342
228
171
414
276
207
496
331
248
550
366
275
631
421
316
719
480
360
125
1500
1000
750
12.0
8.0
6.0
28
18
14
39
26
19
53
35
26
75
50
38
104
70
52
147
98
74
201
134
101
254
169
127
307
204
153
371
247
183
445
297
222
493
328
246
565
377
283
645
430
322

額定功率   PN(KW)
iN
n1
n2
規格
r/min
24
25
26
27
28
29
30
31
32
33
34
35
36
45
1500
1000
750
33.3
22.2
16.7
2066
1377
1033
2887
1592
1194
2663
1775
1332
-
1982
1487
-
2210
1685
-
2466
1850
-
2792
2094
-
3095
2321
-
3490
2618
-
3909
2932
-
4467
3351
-
5212
3909
-
6050
4537
50
1500
1000
750
30.0
20.0
15.0
1860
1240
930
2149
1432
1074
2397
1598
1198
-
1784
1338
-
1989
1492
-
2220
1665
-
2513
1885
-
2785
2089
-
3141
2356
-
3518
2639
-
4021
3016
-
4691
3518
-
5445
4084
56
1500
1000
750
26.8
17.9
13.4
1660
1107
830
1918
1279
959
2140
1427
1070
-
1593
1195
-
1776
1332
-
1982
1486
-
2244
1683
-
2487
1865
-
2805
2103
-
3141
2356
-
3590
2692
-
4188
3141
-
4861
3646
63
1500
1000
750
23.8
15.9
11.9
1476
984
738
1705
1137
853
1902
1268
951
-
1416
1062
-
1579
1184
-
1762
1321
-
1994
1496
-
2210
1685
-
2493
1870
-
2792
2094
-
3191
2393
-
3723
2792
-
4321
3241
71
1500
1000
750
21.1
14.1
10.6
1310
873
655
1513
1009
757
1688
1125
844
-
1256
942
-
1401
1051
-
1563
1172
-
1770
1327
-
1961
1471
-
2212
1659
-
2478
1858
-
2831
2124
-
3303
2478
-
3834
2876
80
1500
1000
750
18.8
12.5
9.4
1162
775
581
1343
895
671
1498
999
749
-
1115
836
-
1243
933
-
1387
1041
-
1571
1178
-
1741
1306
-
1963
1472
-
2199
1649
-
513
1885
-
2932
2199
-
3403
2552
90
1500
1000
750
16.7
11.1
8.3
1033
689
517
1194
796
597
1332
888
666
-
991
743
-
1105
829
-
1233
925
-
1396
1074
-
1547
1160
-
1745
1309
-
1954
1466
-
2234
1675
-
2606
1954
-
3025
2269
100
1500
1000
750
15.0
10.0
7.5
930
620
465
1074
716
537
1198
799
599
-
892
669
-
995
746
-
1110
832
-
1256
942
-
1393
1044
-
1571
1178
-
1759
1319
-
2010
1508
-
2345
1759
-
2722
2042
112
1500
1000
750
13.4
8.9
6.7
830
553
415
959
639
480
1070
713
535
-
797
597
-
888
666
-
991
743
-
1122
841
-
1243
933
-
1402
1052
-
1571
1178
-
1795
1346
-
2094
1571
-
2431
1823
125
1500
1000
750
12.0
8.0
6.0
744
496
372
859
573
430
959
639
479
-
714
535
-
796
597
-
888
666
-
1005
754
-
111
836
-
1256
942
-
1407
1055
-
1608
1206
-
1876
1407
-
2178
1633

熱功率  PG1       *)   (KW)
安裝類型
規格調
9
10
11
12
13
14
16
17
18
19/20
21/22
23/24
25/26
27/28
29/30
31/32
33/34
35/36
1)
狹小空間
15
20
24
32
36
49
56
69
75
89
106
130
151
182
215
245
275
328
2)
室內大廳
大車間
22
28
34
45
52
69
79
97
106
127
151
185
214
257
305
347
389
464
3)
室外
29
38
45
60
70
94
107
132
143
171
204
250
289
348
412
469
527
628
    *)用於水平安裝形式,其它安裝形式請與廠家聯係。
    1)風速≥0.5m/s
    2)風速≥1.4m/s
    3)風速≥3.7m/s
JP係列行星齒輪減速機安裝尺寸(型號:JP2KAZ 規格:9..20)
行星齒輪減速器,JP係列行星齒輪減速器安裝尺寸

JP2KAZ
機座號
額定輸
出扭矩
T2N
(N.m)
輸入軸尺寸
工作機連接軸
c
da
d4
h7
d6
e
G1
G2
G3
k
z
法蘭孔
2)
重量
(kg)
油量
(1)
iN≤360
iN≥400
5)
d2
g6
5)
d3
g6
l2
l3
l4
孔徑
S
數量
n
1)
d1
1)
l1
1)
d1
1)
l1
9
10
11
22000
31000
42000
30
30
35
70
70
80
25
25
28
60
60
60
120
130
140
115
125
135
65
70
82.5
2.5
2.5
2.5
67.5
72.5
85.0
24
28
32
428
472
525
350
394
425
356
400
436
119
119
137
360
380
419
165
174
204
320
320
375
388
436
485
6±1.5
8±1.5
8±1.5
18
18
22
24
28
20
165
227
320
6
8
12
12
13
14
60000
83000
117000
35
45
45
80
100
100
28
35
35
60
80
80
160
180
210
155
175
205
90
95
105
2.5
2.5
2.5
92.5
97.5
107.5
34
39
42
605
645
720
495
535
610
510
554
629
137
172
172
433
518.5
541.5
224
241
278
375
445
445
555
595
665
9±1.5
11±1.5
9
26
26
26
20
24
32
484
618
927
16
20
32
16
17
18
160000
202000
244000
55
55
70
110
110
135
40
40
50
100
100
110
230
250
260
225
245
255
110
120
120
2.5
2.5
2.5
112.5
122.5
122.5
44
50
50
770
895
930
660
750
785
680
775
815
194
194
240
632
658
741.5
285
294
303
520
520
615
715
830
865
10
10
10
26
33
33
36
24
32
1184
1700
2010
40
56
73
19
20
295000
354000
70
70
135
135
50
50
110
110
280
300
275
295
135
135
2.5
2.5
137.5
137.5
56
56
980
980
840
840
870
870
240
240
764.5
764.5
327.5
327.5
615
615
915
915
12
12
33
33
36
36
2470
2550
82
75
21-26
根據用戶要求供貨
    1)當d1≤100時公差為m6,當d1>100時公差為n6
    2)不含脹緊盤與潤滑油的重量
    3)當尺寸≤160時公差為h6
JP係列行星減速機額定功率及熱功率(型號:JP2K..規格:9..20)
額 定 功 率  PN        (KW)
iN
n1
n2
規            格
r/min
9
10
11
12
13
14
16
17
18
19
20
112
1500
1000
750
13.4
8.9
6.7
30.9
20.6
15.5
43.6
29.0
21.8
59.0
39.4
29.5
84
56
42
117
78
58
164
110
82
225
150
112
284
189
142
343
229
171
415
276
207
498
332
249
125
1500
1000
750
12.0
8.0
6.0
27.7
18.5
13.9
39.0
26.0
19.5
52.9
35.3
26.4
76
50
38
105
70
52
147
98
74
201
134
101
254
170
127
307
205
154
372
248
186
446
297
223
140
1500
1000
750
10.7
7.1
5.4
24.7
16.5
12.4
34.9
23.2
17.4
47.2
31.5
23.6
67
45
34
93
62
47
132
88
66
180
120
90
227
151
114
274
183
137
332
221
166
398
265
199
160
1500
1000
750
9.4
6.3
4.7
21.6
14.4
10.8
30.5
20.3
15.3
41.3
27.5
20.7
59
39
30
82
54
41
115
77
58
157
105
79
199
132
99
240
160
120
290
193
145
348
232
174
180
1500
1000
750
8.3
5.6
4.2
19.2
12.8
9.6
27.1
18.1
13.6
36.7
24.5
18.4
52
35
26
73
48
36
102
68
51
140
93
70
177
118
88
213
142
107
258
172
129
310
206
155
200
1500
1000
750
7.5
5.0
3.8
17.3
11.5
8.7
24.4
16.3
12.2
33.1
22.0
16.5
47
31
24
65
44
33
92
61
46
126
84
63
159
106
79
192
128
96
232
155
116
279
186
139
225
1500
1000
750
6.7
4.4
3.3
15.4
10.3
7.7
21.7
14.5
10.8
29.4
19.6
14.7
42
28
21
58
39
29
82
55
41
112
75
56
141
94
71
171
114
85
206
138
103
248
165
124
250
1500
1000
750
6.0
4.0
3.0
13.9
9.2
6.9
19.5
13.0
9.8
26.4
17.6
13.2
38
25
19
52
35
26
74
49
37
101
67
50
127
85
64
154
102
77
186
124
93
223
149
111
280
1500
1000
750
5.4
3.6
2.7
12.4
8.2
6.2
17.4
11.6
8.7
23.6
15.7
11.8
34
22
17
47
31
23
66
44
33
90
60
45
114
76
57
137
91
69
166
111
83
199
133
100
320
1500
1000
750
4.7
3.1
2.3
10.8
7.2
5.4
15.3
10.2
7.6
20.7
13.8
10.3
30
20
15
41
76
20
58
38
29
79
52
39
99
66
50
120
80
60
145
97
73
174
116
87
360
1500
1000
750
4.2
2.8
2.1
9.6
6.4
4.8
13.6
9.0
6.8
18.4
12.2
9.2
26
17
13
36
24
18
51
34
26
70
47
35
88
59
44
107
71
53
129
86
64
155
103
77
400
1500
1000
750
3.8
2.5
1.9
8.7
5.8
4.3
12.2
8.1
6.1
16.5
11.0
8.3
24
16
12
33
22
16
46
31
23
63
42
31
79
53
40
96
64
48
116
77
58
139
93
70
450
1500
1000
750
3.3
2.2
1.7
7.7
5.1
3.8
10.8
7.2
5.4
14.7
9.8
7.3
21
14
10
29
19
15
41
27
20
56
37
28
71
47
35
85
57
43
103
69
52
124
83
62
500
1500
1000
750
3.0
2.0
1.5
6.9
4.6
3.5
9.8
6.5
4.9
13.2
8.8
6.6
19
13
9
26
17
13
37
25
18
50
34
25
64
42
32
77
51
38
93
62
46
111
74
56
560


熱 功 率 PG1     *)    (KW)
安裝類型
規              格
9
10
11
12
13
14
16
17
18
19/20
1)
狹小空間
12
15
18
24
28
38
44
53
58
69
2)
室內大廳
大 車 間
17
22
26
35
40
54
62
76
82
98
3)
室   外
23
29
35
47
54
73
83
102
111
133
    *)用於水平安裝形式,其它安裝形式請與廠家聯係。
    1)風速≥0.5m/s
    2)風速≥1.4m/s
    3)風速≥3.7m/s
JP係列行星齒輪減速機安裝尺寸(型號:JP3NAZ 規格:9..36)

行星齒輪減速機,JP係列行星齒輪減速器安裝尺寸

JP3NAZ
機座號
額定輸
出扭矩
T2N
(N.m)
輸入軸尺寸
工作機連接軸
c
da
d4
h7
d6
G1
G2
K
Z
法蘭孔
2)
重量
(kg)
油量
(1)
1)
d1
l1
4)
d2
g6
4)
d3
g6
l2
l3
l4
S
n
9
10
11
22000
31000
42000
55
55
55
90
90
90
120
130
140
115
125
135
65
70
82.5
2.5
2.5
2.5
67.5
72.5
85.0
24
28
32
428
472
525
350
394
425
356
400
436
565
585
616
165
174
204
388
436
485
6±1.5
8±1.5
8±1.5
18
18
22
24
28
20
152
205
295
7
9
13
12
13
14
60000
83000
117000
55
55
55
90
90
90
160
180
210
155
175
205
90
95
105
2.5
2.5
2.5
92.5
97.5
107.5
34
39
42
605
645
720
495
535
610
510
554
629
630
688
711
224
241
278
555
595
665
9±1.5
11±1.5
9
26
26
26
20
24
32
447
567
850
17
21
33
16
17
18
160000
202000
244000
70
70
80
120
120
140
230
250
260
225
245
255
110
120
120
2.5
2.5
2.5
112.5
122.5
122.5
44
50
50
770
895
930
660
750
785
680
775
815
853
879
1013.5
285
294
303
715
830
865
10
10
10
26
33
33
36
24
32
1085
1580
2000
42
60
70
19
20
21
295000
354000
392000
80
80
80
140
140
140
280
300
310
275
295
305
135
135
152
2.5
2.5
2.5
137.5
137.5
154.5
56
56
62
980
980
1115
840
840
935
870
870
960
1036.5
1036.5
1093
327.5
327.5
354
915
915
1025
12
12
24
33
33
39
36
36
32
2100
2200
2785
85
75
115
22
23
24
450000
513000
592000
80
95
95
140
160
160
330
350
360
325
345
355
152
164
164
2.5
2.5
2.5
154.5
166.5
166.5
62
68
68
1115
1210
1210
935
1025
1025
960
1056
1056
1093
1222
1222
354
380
380
1025
1120
1120
24
28
28
39
39
39
32
36
36
2925
3625
4100
105
155
135
25
26
27
684000
763000
852000
95
95
110
160
160
180
380
400
430
375
395
425
180
180
191
2.5
2.5
2.5
182.5
182.5
193.5
74
74
81
1320
1320
1460
1115
1115
1215
1150
1150
1248
1284.5
1284.5
1470
407
407
453
1220
1220
1345
29
29
31
45
45
52
36
36
32
5000
5400
6400
195
170
250
28
29
30
950000
1060000
1200000
110
110
110
180
180
180
450
460
480
445
450
470
191
197.5
197.5
2.5
5
5
193.5
202.5
200.5
81
87
87
1460
1565
1565
1215
1320
1320
1248
1355
1355
1470
1517
1517
453
483
483
1345
1450
1450
31
34
34
52
52
52
32
36
36
6875
8190
8715
220
310
280
31
32
33
34
1330000
1500000
1680000
1920000
120
120
130
130
210
210
210
210
480
510
530
570
470
500
520
560
232
232
242
242
5
5
5
5
237.0
237.0
247.0
247.0
94
94
100
100
1665
1665
1755
1755
1400
1400
1495
1495
1443
1443
1536
1536
1585
1585
1710
1710
538
538
573
573
1545
1545
1635
1635
36
36
36
36
62
62
62
62
32
32
36
36
10700
11200
12950
13800
390
360
470
430
35+36
根據用戶要求供貨
    1)當d1≤100時公差為m6,當d1>100時公差為n6
    2)不含脹緊盤與潤滑油的重量
    3)當尺寸≤160時公差為h6
JP係列行星減速機額定功率及熱功率(型號:JP3N.. 規格:9..36)
額  定  功  率    PN       (KW)
iN
n1
n2
規                格
r/min
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
140
1500
1000
750
10.7
7.1
5.4
24.8
16.5
12.4
34.9
23.3
17.5
47.3
31.5
23.7
68
45
34
94
62
47
132
88
66
180
120
90
228
152
114
275
183
137
332
222
166
399
266
199
442
294
221
507
338
253
578
385
289
667
445
333
711
514
385
860
573
430
-
640
480
-
714
535
-
796
597
-
901
676
-
999
749
-
1127
845
-
1262
946
-
1442
1082
-
1682
1262
-
1953
1465
160
1500
1000
750
9.4
6.3
4.7
21.7
14.5
10.8
30.6
20.4
15.3
41.4
27.6
20.7
59
39
30
82
55
41
115
77
58
158
105
79
199
133
100
241
160
120
291
194
145
249
233
174
386
258
193
444
296
222
506
337
253
584
389
292
674
450
337
752
501
376
-
560
420
-
624
468
-
697
522
-
789
591
-
874
656
-
986
739
-
1104
828
-
1262
946
-
1472
1104
-
1709
1281
180
1500
1000
750
8.3
5.6
4.2
19.3
12.9
9.6
27.2
18.1
13.6
36.8
24.5
18.4
53
35
26
73
48
36
103
68
51
140
93
70
177
118
88
214
143
107
258
172
129
310
207
155
343
229
172
394
263
197
450
300
225
519
346
259
599
400
300
669
446
334
-
498
373
-
555
416
-
619
464
-
701
526
-
777
583
-
876
657
-
981
736
-
1122
841
-
1309
981
-
1519
1139
200
1500
1000
750
7.5
5.0
3.8
17.3
11.6
8.7
24.4
16.3
12.2
33.1
22.1
16.6
47
32
24
65
44
33
92
62
46
126
84
63
159
106
80
192
128
96
233
155
116
279
186
140
309
206
155
355
237
177
405
270
202
467
311
233
539
360
270
602
401
301
-
448
336
-
499
375
-
557
418
-
631
473
-
699
524
-
789
597
-
883
662
-
1009
757
-
1178
883
-
1367
1025
225
1500
1000
750
6.7
4.4
3.3
15.4
10.3
7.7
21.7
14.5
10.9
29.4
19.6
14.7
42
28
21
58
39
29
82
55
41
112
75
56
142
94
71
171
114
86
207
138
103
248
165
124
275
183
137
315
210
158
360
240
180
415
277
207
479
320
240
535
357
267
597
398
299
666
444
333
743
495
372
841
561
421
932
622
466
1051
701
526
1178
785
589
1346
897
673
1570
1047
785
1823
1215
911
250
1500
1000
750
6.0
4.0
3.0
13.9
9.3
6.9
19.6
13.0
9.8
26.5
17.7
13.2
38
25
19
52
35
26
74
49
37
101
67
50
127
85
64
154
103
77
186
124
93
223
149
112
247
165
124
284
189
142
324
216
162
373
249
187
432
288
216
481
321
241
538
358
269
599
400
300
669
446
334
757
505
379
839
559
420
946
631
473
1060
707
530
1211
808
606
1413
942
707
1640
1094
820
280
1500
1000
750
5.4
3.6
2.7
12.4
8.3
6.2
17.5
11.6
8.7
23.7
15.8
11.8
34
23
17
47
31
23
66
44
33
90
60
45
114
76
57
137
92
69
166
111
83
199
133
100
221
147
110
253
169
127
289
193
144
333
222
167
385
257
193
430
287
215
480
320
240
535
357
268
597
398
299
676
451
338
749
499
375
845
563
422
946
631
473
1082
721
541
1262
841
631
1465
976
732

熱功率   PG1           *)            (KW)
安裝類型
規格
9
10
11
12
13
14
16
17
18
19/20
21/22
23/24
25/26
27/28
29/30
31/32
33/34
35/36
1)
狹小空間
14
18
22
29
34
46
52
64
70
83
99
121
141
169
200
228
256
305
2)
室內大廳
大車間
20
26
31
41
48
64
74
91
99
118
140
172
199
240
284
323
362
432
3)
室外
28
35
42
56
65
87
100
123
133
159
190
233
269
324
384
437
490
585
    *)用於水平安裝形式,其它安裝形式請與廠家聯係。
    1)風速≥0.5m/s
    2)風速≥1.4m/s
    3)風速≥3.7m/s
JP係列行星齒輪減速機安裝尺寸(型號:JP3SAZ 規格:9…36)
JP係列行星齒輪減速器安裝尺寸

JP3SAZ
機座號
額定輸
出扭矩
T2N
(N.m)
輸入軸尺寸
工作機連接軸
c
da
d4
h7
d6
E
G1
G2
K
Z
法蘭孔
2)
重量
(kg)
油量
(1)
1)
d1
l1
4)
d2
g6
4)
d3
g6
l2
l3
l4
S
n
9
10
11
22000
31000
42000
38
38
38
60
60
60
120
130
140
115
125
135
65
70
82.5
2.5
2.5
2.5
67.5
72.5
85.0
24
28
32
428
472
525
350
394
425
356
400
436
90
90
90
565
585
616
165
174
204
388
436
485
6±1.5
8±1.5
8±1.5
18
18
22
24
28
20
170
230
310
7
9
13
12
13
14
60000
83000
117000
38
38
38
60
60
60
160
180
210
155
175
205
90
95
105
2.5
2.5
2.5
92.5
97.5
107.5
34
39
42
605
645
720
495
535
610
510
554
629
90
90
90
630
688
711
224
241
278
555
595
665
9±1.5
11±1.5
9
26
26
26
20
24
32
460
584
875
17
21
33
16
17
18
160000
202000
244000
55
55
70
90
90
120
230
250
260
225
245
255
110
120
120
2.5
2.5
2.5
112.5
122.5
122.5
44
50
50
770
895
930
660
750
785
680
775
815
115
115
140
853
879
1013.5
285
294
303
715
830
865
10
10
10
26
33
33
36
24
32
1115
1625
2060
42
60
70
19
20
21
295000
354000
392000
70
70
70
120
120
120
280
300
310
275
295
305
135
135
152
2.5
2.5
2.5
137.5
137.5
154.5
56
56
62
980
980
1115
840
840
935
870
870
960
140
140
140
1036.5
1036.5
1093
327.5
327.5
354
915
915
1025
12
12
24
33
33
39
36
36
32
2160
2260
2870
85
75
115
22
23
24
450000
513000
592000
70
80
80
120
140
140
330
350
360
325
345
355
152
164
164
2.5
2.5
2.5
154.5
166.5
166.5
62
68
68
1115
1210
1210
935
1025
1025
960
1056
1056
140
170
170
1093
1222
1222
354
380
380
1025
1120
1120
24
28
28
39
39
39
32
36
36
3040
3730
4220
105
155
135
25
26
27
684000
763000
852000
80
80
90
140
140
160
380
400
430
375
395
425
180
180
191
2.5
2.5
2.5
182.5
182.5
193.5
74
74
81
1320
1320
1460
1115
1115
1215
1150
1150
1248
170
170
200
1284
1284
1470
407
407
453
1220
1220
1345
29
29
31
45
45
52
36
36
32
5150
5560
6580
195
170
250
28
29
30
950000
1060000
1200000
90
90
90
160
160
160
450
460
480
445
450
470
191
197.5
197.5
2.5
5
5
193.5
202.5
202.5
81
87
87
1460
1565
1565
1215
1320
1320
1248
1355
1355
200
200
200
1470
1517
1517
453
483
483
1345
1450
1450
31
34
34
52
52
52
32
36
36
7080
8400
8970
220
310
280
31
32
33
34
1330000
1500000
1680000
1920000
100
100
120
120
180
180
210
210
480
510
530
570
470
500
520
560
232
232
242
242
5
5
5
5
237.0
237.0
247.0
247.0
94
94
100
100
1665
1665
1755
1755
1400
1400
1495
1495
1443
1443
1536
1536
230
230
265
265
1617
1617
1735
1735
538
538
573
573
1545
1545
1635
1635
36
36
36
36
62
62
62
62
32
32
36
36
11000
11500
13300
14200
390
360
470
430
35
36
根據用戶要求供貨
    1)當d1≤100時公差為m6,當d1>100時公差為n6
    2)不含脹緊盤與潤滑油的重量
    3)當尺寸≤160時公差為h6
JP係列行星減速機額定功率及熱功率(型號:JP3S..規格:9..36)
額定功率    PN         (KW)
in
n1
n2
規格
r/min
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
280
1500
1000
750
5.4
3.6
2.7
13.5
8.3
6.3
17.6
12
8.8
24
16
12
34
23
17
47
31
24
67
44
33
91
61
46
115
77
57
139
93
69
168
112
84
202
134
101
223
149
112
256
171
128
292
195
146
337
225
168
389
260
195
434
290
217
485
323
242
541
361
270
603
402
302
683
455
342
757
505
379
854
569
427
956
638
478
1093
729
546
1275
850
638
1480
987
740
315
1500
1000
750
4.8
3.2
2.4
11
7.4
5.6
16
10.5
7.8
21
14
11
30
20
15
42
28
21
59
39
30
81
54
40
102
68
51
123
82
62
149
100
75
179
119
90
198
132
99
228
152
114
260
173
130
300
200
150
346
231
173
386
257
193
431
287
216
481
320
240
536
358
268
607
405
304
673
449
336
759
506
379
850
567
425
971
648
486
1133
756
567
1316
877
658
355
1500
1000
750
4.2
2.8
2.1
10
6.7
5
14
9.3
7
19
13
9
27
18
13
37
25
19
53
35
26
72
48
36
91
60
45
110
73
55
132
88
66
159
106
79
176
117
88
202
135
101
230
154
115
266
177
133
307
205
154
343
228
171
383
255
191
427
284
213
476
317
238
539
359
269
597
398
299
673
449
337
754
503
377
862
575
431
1006
670
503
1167
778
584
400
1500
1000
750
3.8
2.5
1.9
8.8
5.8
4.4
12.4
8.2
6.2
17
11
8
24
16
12
33
22
17
47
31
23
64
43
32
80
54
40
97
65
49
118
78
59
141
94
71
156
104
78
179
120
90
204
136
102
236
157
118
273
182
136
304
203
152
339
226
170
379
252
189
422
282
211
478
319
239
530
353
265
598
398
299
669
446
335
765
510
383
893
595
446
1036
691
518
450
1500
1000
750
3.3
2.2
1.7
7.8
5.2
3.4
11
7.3
5.5
15
10
7.4
21
14
11
29
20
15
41
28
21
57
38
28
72
48
36
86
58
43
104
70
52
125
84
63
139
93
69
159
106
80
182
121
91
210
140
105
242
162
121
270
180
135
302
201
151
336
224
168
375
250
188
425
283
213
471
314
236
531
354
266
595
397
298
680
453
340
793
529
397
921
614
460
500
1500
1000
750
3.0
2.0
1.5
7
4.7
3.5
10
6.6
5
13.4
8.9
6.7
19
13
10
26
18
13
37
25
19
51
34
26
64
43
32
78
52
39
94
63
47
113
75
56
125
83
62
143
96
72
164
109
82
189
126
94
218
145
109
243
162
122
272
181
136
303
202
151
338
225
169
383
255
191
424
283
212
478
319
239
536
357
268
612
408
306
714
476
357
829
553
414
560
1500
1000
750
2.7
1.8
1.3
6.3
4.2
3.1
8.8
6
4.4
12
8
6
17
11
9
24
16
12
33
22
17
46
30
23
57
38
29
69
46
35
84
56
42
101
67
50
112
74
56
128
85
64
146
97
73
168
112
84
195
130
97
217
145
109
242
162
121
270
180
135
302
201
151
342
228
171
379
252
189
427
285
213
478
319
239
546
364
273
638
425
319
740
493
370
630
1500
1000
750
2.4
1.6
1.2
5.6
3.7
2.8
7.8
5.2
3.9
10.6
7
5.3
15
10
8
21
14
10
30
20
15
40
27
20
51
34
26
62
41
31
75
50
37
90
60
45
99
66
50
114
76
57
130
87
65
150
100
75
173
115
87
193
129
97
216
144
108
240
160
120
268
179
134
304
202
152
336
224
168
379
253
190
425
283
213
486
324
243
567
378
283
658
439
329
710
1500
1000
750
2.1
1.4
1.1
4.5
3.3
2.5
7
4.5
3.5
9.4
6.3
4.7
13
9
7
19
12
9
26
18
13
36
24
18
45
30
23
55
37
27
66
44
33
79
53
40
88
59
44
101
67
51
115
77
58
133
89
66
154
102
77
171
114
86
191
128
96
213
142
107
238
159
119
269
180
135
299
199
149
337
224
168
377
251
189
431
287
215
503
335
251
584
389
292
800
1500
1000
750
1.9
1.3
0.9
4.4
2.9
2.2
6.2
4.1
3.1
8.4
5.6
4.2
12
8
6
17
11
8
23
16
12
32
21
16
40
27
20
49
32
24
59
39
29
71
47
35
78
52
39
90
60
45
102
68
51
118
79
59
136
91
68
152
110
76
170
113
85
189
126
95
211
141
106
239
159
120
265
177
132
299
199
149
335
223
167
383
255
191
446
298
223
518
345
259
900
1500
1000
750
1.7
1.1
0.8
3.4
2.6
1.9
5.5
3.7
2.7
7.4
5
3.7
11
7
5
15
10
7
21
14
10
28
19
14
36
24
18
43
29
22
52
35
26
63
42
31
69
46
35
80
53
40
91
61
45
105
70
52
121
81
61
135
90
68
151
101
75
168
112
84
188
125
94
213
142
106
236
157
118
266
177
133
298
198
149
340
227
170
397
264
198
460
307
230

熱   功  率  PG1       *)        (KW)
安裝
類型
規           格
9
10
11
12
13
14
16
17
18
19/20
21/22
23/24
25/26
27/28
29/30
31/32
33/34
35/36
1)
狹小空間
12
15
18
24
28
40
43
53
57
69
82
100
116
139
165
188
211
252
2)
室內大廳
大車間
17
21
26
34
40
53
61
75
81
97
116
142
164
197
234
266
298
356
3)
室外
23
29
35
46
54
72
82
101
110
131
156
192
222
267
316
360
404
482
    *)用於水平安裝形式,其它安裝形式請與廠家聯係。
    1)風速≥0.5m/s
    2)風速≥1.4m/s
    3)風速≥3.7m/s
JP係列行星齒輪減速機安裝尺寸(型號:JP3KAZ 規格:9..30)

行星齒輪減速機,JP係列行星齒輪減速器安裝尺寸

JP3KAZ
機座號
額定輸
出扭矩
T2N
(N.m)
輸入軸尺寸
工作機連接軸
c
da
4
h7
d6
e
G1
G2
G3
K
Z
法蘭孔
2)
(kg)
油量
(1)
iN≥90
iN≥100
5)
d2
g6
5)
d3
g6
l2
l3
l4
S
n
1)
d1

l1
1)
d1
l1
9
10
11
22000
31000
42000
30
30
30
70
70
70
25
25
25
60
60
60
120
130
140
115
125
135
65
70
82.5
2.5
2.5
2.5
67.5
72.5
85
24
28
32
428
472
525
350
394
425
356
400
436
119
119
119
456
476
507
165
174
204
320
320
320
388
436
485
6±1.5
8±1.5
8±1.5
18
18
22
24
28
20
159
215
310
7
9
15
12
13
14
60000
83000
117000
30
30
30
70
70
70
25
25
25
60
60
60
160
180
210
155
175
205
90
95
105
2.5
2.5
2.5
92.5
97.5
107.5
34
39
42
605
645
720
495
535
610
510
554
629
119
119
119
521
579
602
224
241
278
320
320
320
555
595
665
9±1.5
11±1.5
9
26
26
26
20
24
32
470
595
890
20
21
33
16
17
18
160000
202000
244000
35
35
45
80
80
100
28
28
35
60
60
80
230
250
260
225
245
255
110
120
120
2.5
2.5
2.5
112.5
122.5
122.5
44
50
50
770
895
930
660
750
785
680
775
815
137
137
172
693
719
818
285
294
303
375
375
445
715
830
865
10
10
10
26
33
33
36
24
32
1137
1660
2100
42
60
70
19
20
21
295000
354000
392000
45
45
45
100
100
100
35
35
35
80
80
80
280
300
310
275
295
305
135
135
152
2.5
2.5
2.5
137.5
137.5
154.5
56
56
62
980
980
1115
840
840
935
870
870
960
172
172
172
841
841
897.5
327.5
327.5
354
445
445
445
915
915
1025
12
12
24
33
33
39
36
36
32
2200
2300
2930
85
75
115
22
23
24
450000
513000
592000
45
55
55
100
110
110
35
40
40
80
100
100
330
350
360
325
345
355
152
164
164
2.5
2.5
2.5
154.5
166.5
166.5
62
68
68
1115
1210
1210
935
1025
1025
960
1056
1056
172
194
194
897.5
1003
1003
354
380
380
445
520
520
1025
1120
1120
24
28
28
39
39
39
32
36
36
3100
3800
4300
105
155
135
25
26
27
684000
763000
852000
55
55
70
110
110
135
40
40
50
100
100
110
380
400
430
375
395
425
180
180
191
2.5
2.5
2.5
182.5
182.5
193.5
74
74
81
1320
1320
1460
1115
1115
1215
1150
1150
1248
194
194
240
1065
1065
1205.5
407
407
453
520
520
615
1220
1220
1345
29
29
31
45
45
52
36
36
32
5250
5660
6680
195
170
250
28
29
30
950000
1060000
1200000
70
70
70
135
135
135
50
50
50
110
110
110
450
460
480
445
450
470
191
197.5
197.5
2.5
5
5
193.5
202.5
202.5
81
87
87
1460
1565
1565
1215
1320
1320
1248
1355
1355
240
240
240
1205.5
1252.5
1252.5
453
483
483
615
615
615
1345
1450
1450
31
34
34
52
52
52
32
36
36
7180
8500
9070
220
310
280
31-36
根據用戶要求供貨
    1)當d1≤100時公差為m6,當d1>100時公差為n6
    2)不含脹緊盤與潤滑油的重量
    3)當尺寸≤160時公差為h6
JP係列行星減速機額定功率及熱功率(型號:JP3K.. 規格:9..36)
額定功率   PN       (KW)
iN
n1
n2
規       格
r/min
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31-36
560
1500
1000
750
2.68
1.79
1.34
6.3
4.2
3.1
9
6
4.4
12
8
6
17
11
9
24
16
12
33
22
17
46
30
23
58
38
29
70
46
35
84
56
42
101
67
51
112
75
56
128
86
64
146
98
73
169
113
84
195
130
98
218
145
109
243
162
122
271
181
136
303
202
151
342
228
171
630
1500
1000
750
2.38
1.59
1.19
5.6
3.7
2.8
7.8
5.2
3.9
11
7
5
15
10
8
21
14
11
30
20
15
41
27
20
52
34
26
62
41
31
75
50
37
90
60
45
99
66
50
114
76
57
130
87
65
150
100
75
174
116
87
194
129
97
216
144
108
241
161
121
269
179
134
304
203
152
710
1500
1000
750
2.11
1.41
1.06
5.0
3.3
2.5
7
4.5
3.5
9
6
5
14
9
7
19
12
9
26
18
13
36
24
18
45
30
23
55
37
27
66
44
33
80
53
40
88
59
44
101
68
51
115
77
58
133
89
67
154
103
77
172
115
86
192
128
96
214
143
107
239
159
119
270
180
135
800
1500
1000
750
1.88
1.25
0.94
4.4
2.9
2.2
6
4
3
8
6
4
12
8
6
17
11
8
23
16
12
32
21
16
40
27
20
49
32
24
59
39
29
71
47
35
78
52
39
90
60
45
102
68
51
118
79
59
137
91
68
152
102
76
170
113
85
190
127
95
212
141
106
240
160
120
900
1500
1000
750
1.67
1.11
0.83
3.9
2.6
2.0
5.5
3.7
2.8
7.5
5
3.7
11
7
5
15
10
7
21
14
10
28
19
14
36
24
18
43
29
22
52
35
26
63
42
31
70
46
35
80
53
40
91
61
46
105
70
53
121
81
61
136
90
68
151
101
76
169
112
84
188
125
94
213
142
107
1000
1500
1000
750
1.50
1.00
0.75
3.5
2.3
1.8
5
3.3
2.5
6.7
4.5
3.4
10
6
5
13
9
7
19
12
9
26
17
13
32
22
16
39
26
19
47
31
24
57
38
28
63
42
31
72
48
36
82
55
41
95
63
47
109
73
55
122
81
61
136
91
68
152
101
76
169
113
85
192
128
96
1120
1500
1000
750
1.34
0.89
0.67
3.1
2.1
1.6
4.4
2.9
2.2
6
4
3
9
6
4.5
12
8
6
17
11
8
23
15
11
29
19
14
35
23
17
42
28
21
51
34
25
56
37
28
64
43
32
73
49
37
84
56
42
98
65
49
109
73
54
122
81
61
136
90
68
151
101
76
171
114
86
1250
1500
1000
750
1.20
0.80
0.80
2.8
1.9
1.4
4.0
2.6
2.0
5.4
3.6
2.7
8
5
4
11
7
5
15
10
7
20
14
10
26
17
13
31
21
16
38
25
19
45
30
23
50
33
25
58
38
29
66
44
33
76
50
38
87
58
44
98
65
49
109
73
54
121
81
61
136
90
68
153
102
77
1400
1500
1000
750
1.07
0.71
0.54
2.5
1.7
1.3
3.5
2.4
1.8
4.8
3.2
2.4
7
5
3.5
9
6
4.5
13
9
7
18
12
9
23
15
12
28
19
14
34
22
17
40
27
20
45
30
22
51
34
26
59
39
29
68
45
34
78
52
39
87
58
44
97
65
49
108
72
54
121
81
61
137
91
68
1600
1500
1000
750
0.94
0.63
0.47
2.2
1.5
1.1
3.1
2.1
1.5
4.2
2.8
2.1
6
4
3
8
6
4
12
8
6
16
11
8
20
13
10
24
16
12
29
20
15
35
24
18
39
26
20
45
30
22
51
34
26
59
39
30
68
46
34
76
51
38
85
57
43
95
63
47
106
71
53
120
80
60
1800
1500
1000
750
0.83
0.56
0.42
2.0
1.3
1.0
2.8
1.8
1.4
3.7
2.5
1.9
5
4
2.7
7
5
3.7
10
7
5.2
14
9
7.1
18
12
9
22
14
11
26
17
13
31
21
16
35
23
17
40
27
20
46
30
23
53
35
26
61
40
30
68
45
34
76
50
38
84
56
42
94
63
47
107
71
53
2000
1500
1000
750
0.75
0.50
0.38
1.8
1.2
0.9
2.5
1.7
1.2
3.4
2.2
1.7
4.8
3.2
2.4
6.6
4.4
3.3
9.4
6.2
4.7
12.8
8.5
6.4
16
11
8
19
13
10
24
16
12
28
19
14
31
21
16
36
24
18
41
27
20
47
32
24
55
36
27
61
41
30
68
45
34
76
51
38
85
56
42
96
64
48
2240
1500
1000
750
0.67
0.45
0.33
1.6
1.0
0.8
2.2
1.5
1.1
3
2
1.5
4.3
2.9
2.1
5.9
3.9
3.0
8.3
5.6
4.2
11.4
7.6
5.7
14
10
7.2
17
12
8.7
21
14
10.5
25
17
12.6
28
19
14
32
21
16
37
24
18
42
28
21
49
33
24
54
36
27
61
41
30
68
45
34
76
50
38
86
57
43
2500
1500
1000
750
0.60
0.40
0.30
1.4
0.9
0.7
2.0
1.3
1.0
2.7
1.8
1.3
3.8
2.6
1.9
5.3
3.5
2.7
7.5
5.0
3.7
10.2
6.8
5.1
12.9
8.6
6.5
16
10.4
7.8
19
12.6
9.4
23
15.1
11.3
25
17
13
29
19
14
33
22
16
38
25
19
44
29
22
49
33
24
54
36
27
61
40
30
68
45
34
77
51
38
2800
1500
1000
750
0.54
0.36
0.27
1.3
0.8
0.6
1.8
1.2
0.9
2.4
1.6
1.2
3.4
2.3
1.7
4.7
3.2
2.4
6.7
4.5
3.3
9.1
6.1
4.6
12
7.7
5.8
14
9.3
7.0
17
11.2
8.4
20
13.5
10.1
22
15
11.2
26
17
13
29
20
15
34
23
17
39
26
20
44
29
22
49
32
24
54
36
27
61
40
30
68
46
34
3150
1500
1000
750
0.48
0.32
0.24
1.1
0.7
0.6
1.6
1.0
0.8
2.1
1.4
1.1
3.0
2.0
1.5
4.2
2.8
2.1
5.9
4.0
3.0
8.1
5.4
4.1
10.2
6.8
5.1
12
8.3
6.2
15
10
7.5
18
12
9
20
13.3
9.9
23
15
11
26
17
13
30
20
15
35
23
17
39
26
19
43
29
22
48
32
24
54
36
27
61
41
30
3550
1500
1000
750
0.42
0.28
0.21
1.0
0.7
0.5
1.4
0.9
0.7
1.9
1.3
0.9
2.7
1.8
1.4
3.7
2.5
1.9
5.3
3.5
2.6
7.2
4.8
3.6
9.1
6.1
4.5
11
7.3
5.5
12
8.9
6.6
16
10.6
8
18
11.8
8.8
20
14
10
23
15
12
27
18
13
31
21
15
34
23
17
38
26
19
43
29
21
48
32
24
51
36
27
4000
1500
1000
750
0.38
0.25
0.19
0.9
0.6
0.4
1.2
0.8
0.6
1.7
1.1
0.8
2.4
1.6
1.2
3.3
4.2
1.7
4.7
3.1
2.3
6.4
4.3
3.2
8.1
5.4
4
9.7
6.5
4.9
12
7.9
5.9
14
9.4
7.1
16
10.4
7.8
18
12
9
20
14
10
24
16
12
27
18
14
30
20
17
34
23
17
38
25
19
42
28
21
48
32
24

熱  功   率    PG1            (KW)
安裝類型
規         格
9
10
11
12
13
14
16
17
18
19/20
21/22
23/24
25/26
27/28
29/30
31-36
1)
狹小空間
10
12
15
20
23
31
35
43
47
56
67
82
95
109
125
根據
用戶
要求
供貨
2),
室內大廳
大車間
14
17
21
28
33
44
50
61
66
79
95
116
106
125
144
3)
室外
19
24
28
38
44
59
67
83
90
107
128
157
166
195
225
    *)用於水平安裝形式,其它安裝形式請與廠家聯係。
    1)風速≥0.5m/s
    2)風速≥1.4m/s
    3)風速≥3.7m/s
JP係列行星減速機輸出法蘭孔布置形式
JP係列行星減速器
JP係列行星減速機輸端螺紋孔、平鍵各鍵槽
  JP係列行星減速器輸端螺紋孔、平鍵各鍵槽
軸端螺紋孔                              mm
軸徑Φd
≥16-21
>21-24
>24-30
>30-38
>38-50
>50-85
>85-130
>130-225
>225-320
>320-500
>500-700
螺孔尺寸
M6
M8
M10
M12
M16
M20
M24
M30
M36
M42
M48

平鍵和鍵槽                              mm
平鍵緊固采用無錐度聯接

平鍵和鍵槽根據GB/T1095-1979標準確定



JP係列行星減速器
直徑
d
寬度
b
高度
h
軸鍵槽深度
t1
輪轂鍵槽深度
d+t2
>8-10
3
3
1.8
d+1.4
>10-12
4
4
2.5
d+1.8
>12-17
5
5
3
d+2.3
>17-22
6
6
3.5
d+2.8
>22-30
8
7
4
d+3.3
>30-38
10
8
5
d+3.3
>38-44
12
8
5
d+3.3
>44-50
14
9
5.5
d+3.8
>50-58
16
10
6
d+4.3
>58-65
18
11
7
d+4.4
>65-75
20
12
7.5
d+4.9
>75-85
22
14
9
d+5.4
>85-95
25
14
9
d+5.4
>95-110
28
16
10
d+6.4
>110-130
32
18
11
d+7.4
>130-150
36
20
12
d+8.4
>150-170
40
22
13
d+9.4
>170-200
45
25
15
d+10.4
>200-230
50
28
17
d+11.4
>230-260
56
32
20
d+12.4
>260-290
63
32
20
d+12.4
>290-330
70
36
22
d+14.4
>330-380
80
40
25
d+15.4
>380-440
90
45
28
d+17.4
>440-500
100
50
31
d+19.5
JP係列行星減速機實際傳動比(型號:JP2N..,JP2S..)
JP係列行星減速機實際傳動比(型號:JP2N..,JP2S..)
JP係列行星減速機實際傳動比(型號JP3N..,JP3S..)
JP係列行星減速機實際傳動比(型號JP3N..,JP3S..)

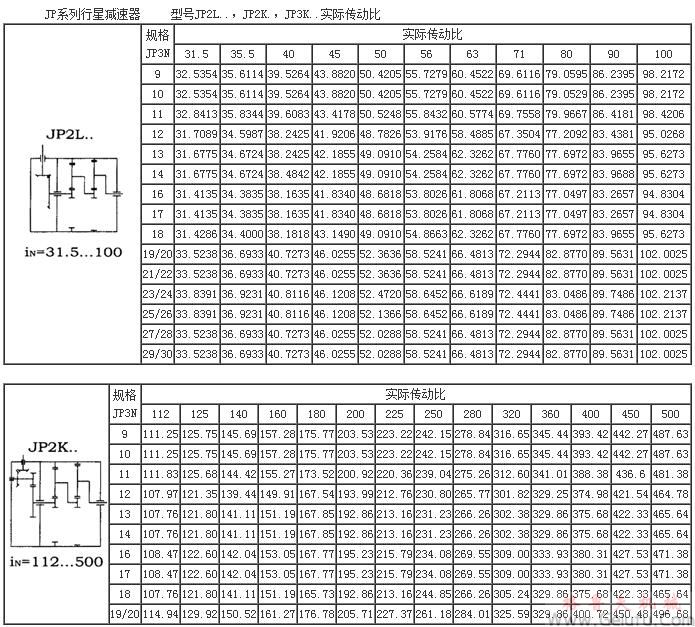

JP係列行星減速機實際傳動比(型號JP2L..,JP2K.,JP3K..)
JP係列行星減速機實際傳動比(型號JP2L..,JP2K.,JP3K..)
JP係列行星減速機實際傳動比(型號JP2L..,JP2K.,JP3K..)
JP係列行星減速機帶脹緊盤空心輸出軸尺寸(規格9..36)
JP係列行星減速器

機座號
輸出扭矩
T2N
(N.m)
脹  緊   盤
內徑
D
螺栓
重量
(kg)
9
10
11
22000
31000
42000
155
165
185
263
290
330
M12
M16
M16
15
22
37
12
13
14
60000
83000
117000
220
240
280
370
405
460
M16
M20
M20
54
67
102
16
17
18
160000
202000
244000
300
320
340
485
520
570
M20
M20
M20
118
131
186
19
20
21
295000
354000
392000
360
380
390
590
650
650
M20
M24
M24
204
250
250
22
23
24
450000
513000
592000
420
440
460
670
740
770
M24
M24
M24
300
400
420
25
26
27
684000
763000
852000
480
500
530
800
850
910
M24
M27
M30
500
570
744
28
29
30
950000
1060000
1200000
560
560
590
940
940
960
M30
M30
M30
776
736
845
31
32
33
1330000
1500000
1680000
590
620
660
960
1020
1070
M30
M30
M33
835
1064
1178
34
35
36
1920000
2240000
2600000
700
750
800
1140
1150
1230
M33
M33
M33
1345
1346
1646
JP係列行星減速機漸開線花鍵空心輸出軸尺寸(規格9..30)
JP係列行星減速器

機座號
輸出
扭矩
(N.m)
漸開線花鍵空心輸出軸
內花鍵規格
DIN54801
b
c
H7
d
e
H7
f
G2
g
9
10
11
22000
31000
42000
120×5×30×22×9H
130×5×30×24×9H
140×5×30×26×9H
70
80
90
122
132
142
40
40
45
107
117
125
20
20
25
165
174
204
150
160
180
12
13
14
60000
83000
117000
160×5×30×30×9H
180×5×30×34×9H
210×5×30×40×9H
100
110
125
162
182
212
45
45
45
145
165
195
25
25
25
223
237
264
190
200
215
16
17
18
160000
202000
244000
240×8×30×28×9H
250×8×30×30×9H
260×8×30×31×9H
140
150
160
242
252
262
50
50
50
220
230
240
25
30
30
285
290
303
235
250
260
19
20
21
295000
354000
392000
280×8×30×34×9H
300×8×30×36×9H
310×8×30×37×9H
170
180
190
282
302
312
50
50
60
260
280
290
30
30
40
327.5
327.5
354
270
280
310
22
23
24
450000
513000
592000
330×8×30×40×9H
340×8×30×41×9H
360×8×30×44×9H
200
200
220
332
342
362
60
60
60
310
320
340
40
40
40
354
348
368
320
320
340
25
26
27
684000
763000
852000
380×8×30×46×9H
400×8×30×48×9H
440×8×30×34×9H
230
240
250
382
402
442
60
60
60
360
380
420
40
40
40
372
382
423
350
360
370
28
29
30
950000
1060000
1200000
450×8×30×55×9H
460×8×30×56×9H
480×8×30×58×9H
260
270
285
452
462
482
65
65
65
430
440
460
40
45
45
428
433
448
385
400
415
    1)可提供GB3478標準漸開線花鍵,如需要請與廠家聯係
JP係列行星減速機帶平鍵實心輸出軸尺寸(規格9..36)
JP係列行星減速器

機座號
輸出扭矩
T2N
(N.m)
實    心   軸
d2
n6
l2
G2
FR2
9
10
11
22000
31000
42000
120
130
150
210
210
240
95
95
109
請谘詢
12
13
14
60000
83000
117000
160
180
210
270
310
350
106
118
139
16
17
18
160000
202000
244000
230
250
260
350
400
400
142
139
134
19
20
21
295000
354000
392000
280
300
310
450
500
500
148.5
148.5
158
22
23
24
450000
513000
592000
330
350
360
500
550
590
158
175
175
25
26
27
684000
763000
852000
380
400
430
590
650
690
182
182
196.5
28
29
30
950000
1060000
1200000
450
460
480
750
750
790
196.5
209
209
31
32
33
1330000
1500000
1680000
500
510
530
790
850
900
232
232
251
34
35
36
1920000
2240000
2600000
570
600
640
950
1000
1000
251
267
267
JP係列行星減速機漸開線花鍵實心輸出軸尺寸(規格9.. 30)
JP係列行星減速器

機座號
輸出扭矩
T2N
(N.m)
漸開線花鍵實心輸出軸
外花鍵規格
DIN54802
t
b
c
k6
d
e
k6
f
g
k
n
G2
FR2
9
10
11
22000
31000
42000
130×5×30×24×8m
140×5×30×26×8m
160×5×30×30×8m
70
80
90
80
90
100
110
120
140
20
20
25
132
142
162
20
20
25
120
130
150
80
90
110
3×M16×24
3×M16×24
3×M16×24
95
95
109


12
13
14
60000
83000
117000
180×5×30×34×8m
200×5×30×38×8m
220×5×30×42×8m
100
110
125
110
120
135
90
100
120
25
30
30
182
202
222
25
25
30
160
175
195
130
140
160
3×M16×24
3×M16×24
3×M16×24
106
118
139
16
17
18
160000
202000
244000
250×8×30×30×8m
260×8×30×31×8m
280×8×30×34×8m
140
150
160
155
165
175
140
155
170
35
40
40
252
262
282
30
35
35
220
240
250
185
200
215
3×M20×30
3×M20×30
3×M20×30
142
139
134
19
20
21
295000
354000
392000
300×8×30×36×8m
310×8×30×37×8m
320×8×30×38×8m
170
180
190
185
195
205
180
190
200
40
40
40
302
312
322
35
35
35
260
270
280
225
235
250
3×M20×30
6×M20×30
6×M20×30
148.5
148.5
158
22
23
24
450000
513000
592000
340×8×30×41×8m
360×8×30×44×8m
380×8×30×46×8m
200
200
220
215
215
235
210
230
245
40
40
40
342
362
382
35
35
35
290
290
310
265
275
290
6×M20×30
6×M20×30
6×M20×30
158
175
175
25
26
27
684000
763000
852000
400×8×30×48×8m
420×8×30×51×8m
440×8×30×54×8m
230
240
250
245
255
265
260
280
310
40
40
40
402
422
442
35
35
35
320
330
340
310
330
370
6×M24×36
6×M24×36
6×M24×36
182
182
196.5
28
29
30
950000
1060000
1200000
450×8×30×35×8m
460×8×30×56×8m
480×8×30×58×8m
260
270
285
275
285
300
330
340
360
45
45
45
452
462
482
40
40
40
360
370
385
380
390
410
6×M24×36
6×M24×36
6×M24×36
196.5
209
209
    1)可提供GB3478標準漸開線花鍵,如需要請與廠家聯係
JP係列行星減速機附件、減速機底座
JP係列行星減速機附件、減速機底座
JP係列行星減速機附件、單側扭矩支撐臂
JP係列行星減速機附件、單側扭矩支撐臂
JP係列行星減速機附件、帶橡膠襯套的兩側扭矩支撐臂
JP係列行星減速機附件、帶橡膠襯套的兩側扭矩支撐臂
JP係列行星減速機附件、扭力軸支撐架
JP係列行星減速器

機座號
輸出扭矩
T2N
(N.m
A1
B1
D3
D1
E1
F1
2
數量
n
G1
G2
H
l
1)
l1
n2
o1
p
Q1
Z
重量
9
10
11
22000
31000
42000
250
250
250
1414
1414
1414
610
610
610
120
120
120
105
105
105
33
33
33
8
8
8
48.5
48.5
48.5
165
174
204
1619
1619
1619
560
560
560
330
330
330
550
550
550
140
140
140
1230
1230
1230
247.5
256.5
286.5
65
65
65
300
300
300
12
13
14
60000
83000
117000
250
280
280
1414
1604
1604
610
775
775
120
155
155
105
145
145
33
39
39
8
8
8
48.5
68.5
68.5
224
241
278
1619
1837
1837
560
620
620
330
380
380
550
650
650
140
158
158
1230
1450
1450
306.5
358.5
395.5
65
75
75
300
600
600
16
17
18
160000
202000
244000
280
315
315
1604
1777
1777
775
955
955
155
170
170
145
165
165
39
39
39
8
8
8
68.5
73.5
73.5
285
294
303
1837
2041
2041
620
700
700
380
400
400
650
750
750
158
180
180
1450
1680
1680
402.5
431.5
440.5
75
84
84
600
900
900
19
20
21
295000
354000
392000
350
350
400
2000
2000
2254
985
985
1120
195
195
210
175
175
190
45
45
45
8
8
8
83.5
83.5
88.5
328
328
354
2300
2300
2591
860
860
900
450
450
530
850
850
950
200
200
225
1900
1900
2110
470.5
470.5
506.5
100
100
113
1400
1400
1700
22
23
24
450000
513000
592000
400
450
450
2254
2496
2496
1120
1215
1215
210
235
235
190
220
220
45
45
45
8
8
8
88.5
98.5
98.5
354
380
380
2591
2871
2871
900
1060
1060
530
590
590
950
1063
1063
225
250
250
2110
2385
2385
506.5
562.5
562.5
113
125
125
1700
2150
2150
25
26
27
684000
763000
852000
500
500
530
2816
2816
2887
1350
1350
1490
275
275
300
245
245
255
52
52
52
8
8
8
118.5
118.5
128.5
407
407
453
3236
3236
3327
1200
1200
1250
650
650
700
1150
1150
1250
280
280
290
2600
2600
2820
614.5
614.5
670.5
140
140
150
2700
2700
3400
28
29
30
950000
1060000
1200000
530
560
560
2887
3200
3200
1490
1565
1565
300
300
300
255
280
280
52
62
62
8
8
8
128.5
128.5
128.5
453
483
483
3327
3673
3673
1250
1350
1350
700
750
750
1250
1360
1360
290
315
315
2820
3080
3080
670.5
718
718
150
158
158
3400
4350
4350
31
32
33
34
1330000
1500000
1680000
1920000
590
590
620
620
3408
3408
3588
3588
1695
1695
1785
1785
340
340
375
375
300
300
320
320
70
70
70
70
8
8
8
8
148.5
148.5
158.5
158.5
538
538
573
573
3906
3906
4116
4116
1400
1400
1500
1500
790
790
840
840
1450
1450
1550
1550
330
330
350
350
3260
3260
3520
3520
788
788
840.5
840.5
168
168
178
178
5500
5500
7000
7000
35+36
根據用戶要求供貨
    1)標準尺寸,整體高度可修正到2000mm
    2)鎖緊用螺栓強度不得低於6.8級

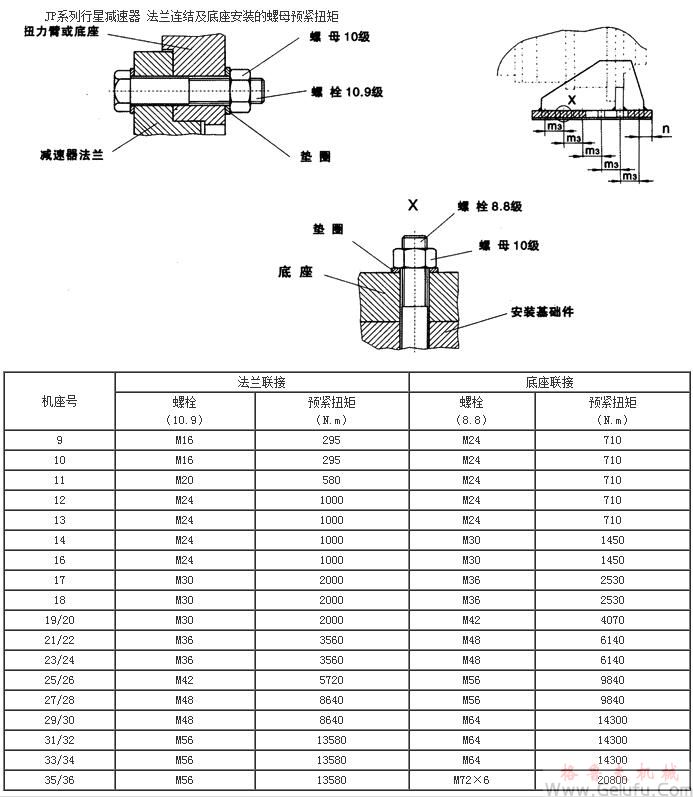

JP係列行星減速機法蘭連結及底座安裝的螺母預緊扭矩
JP係列行星減速機法蘭連結及底座安裝的螺母預緊扭矩
JP係列行星減速機安裝布置形式
JP係列行星減速機安裝布置形式
JP係列行星減速機附件
JP係列行星減速機附件
JP係列行星減速機電機、減速機直聯方式
JP係列行星減速機電機、減速機直聯方式
關鍵詞: 行星減速機 減速器
在線留言
    提交留言
    在線客服
