ZQDX3系列部分回转型阀门减速机手动装置外形及安装尺寸

2015-05-15 10:12:39 保定格鲁夫机械有限公司 WWW.GELUFU.COM 点击数:
ZQDX3系列部分回转型阀门减速机手动装置外形及安装尺寸
 该产品是一种90°回转驱动装置,适用于球阀旋塞阀类型阀门产品共有4个型号,该产品蜗杆加长式适用于手轮会碰到阀体阀门手轮采用焊接加长式输出力矩大。

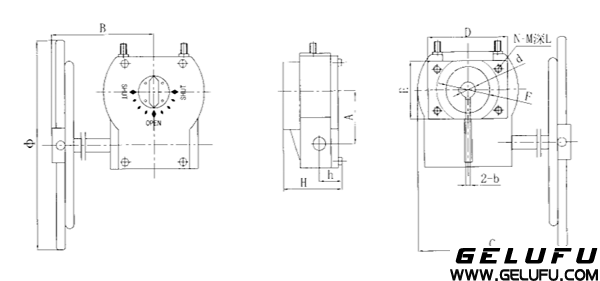

ZQDX3系列部分回转型阀门手动装置外形及安装尺寸

ZQDX3系列部分回转型阀门手动装置外形及安装尺寸

ZQDX3系列部分回转型阀门手动装置


A
B
C
D
E
F
d
H
h
2-b
N-N深L
连接孔中心
φ
ZQDX3-A
90
220
300
140
100
75
30
150
50
10
4-M12-28
100×80
400
26kg
ZQDX3-B
125
340
440
180
130
100
40
120
60
10
4-M20-32
140×90
560
30kg
ZQDX3系列部分回转型阀门手动装置外形及安装尺寸

ZQDX3系列部分回转型阀门手动装置

A
B
C
D
E
d
H
h
2-b
N-N深L
连接孔中心
φ
ZQDX3-C
200
580
170
200
260
50
130
60
14
6-M20-28
φ220
600
53kg
ZQDX3-D
260
660
250
250
320
70
180
80
14
6-M24-34
φ260
800
61kg
